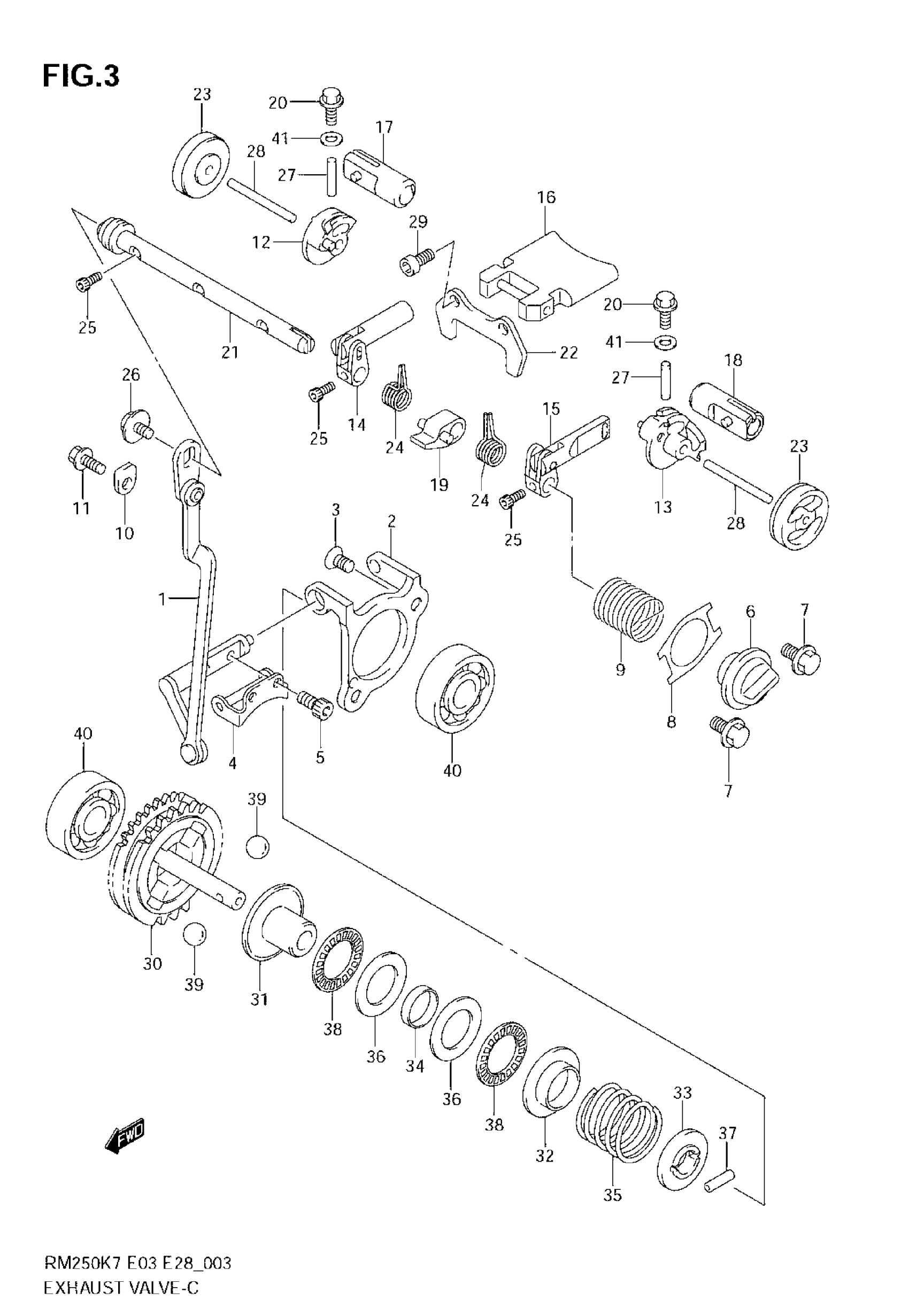

Suzuki RM250 (2008) EXHAUST VALVE Diagram

#

Description
Price

1

ACTUATOR, EXHAUST VALVE

12689-37F50

Unavailable

2

BASE, ACTUATOR

12681-03B00

Unavailable

3

SCREW, ACTUATOR BASE

09120-05003

Unavailable

4

ARM, ACTUATOR

12682-36F21

Unavailable

5

BOLT, ACTUATOR ARM

09106-04003

Unavailable

6

CAP, EXHAUST VALVE SHAFT SPRING

11274-37F20

Unavailable

7

BOLT, EXHAUST VALVE CAP

09103-05022

Unavailable

8

GASKET, EXHAUST VALVE SPRING

11279-37F30

Unavailable

9

SPRING, EXHAUST VALVE SHAFT

11257-37E10

Unavailable

10

RETAINER, EXHAUST VALVE SHAFT STOP

24741-21A00

Unavailable

11

$2.62

12

CAM COMP, EXHAUST SIDE VALVE, RH

11202-37F50

Unavailable

13

CAM COMP, EXHAUST SIDE VALVE, LH

11203-37F50

Unavailable

14

ROD ASSY, EXHAUST SIDE VALVE CAM, RH

11204-37F50

Unavailable

15

ROD ASSY, EXHAUST SIDE VALVE CAM, LH

11205-37F50

Unavailable

16

VALVE ASSY, EXHAUST MAIN

11206-37F50

Unavailable

17

VALVE ASSY, EXHAUST SIDE, RH

11207-37F50

Unavailable

18

VALVE ASSY, EXHAUST SIDE, LH

11208-37F50

Unavailable

19

ARM, EXHAUST MAIN VALVE

11209-37F50

Unavailable

20

CAP, EXHAUST SIDE VALVE

11251-37F20

Unavailable

21

SHAFT, EXHAUST VALVE

11259-37F21

Unavailable

22

PLATE, EXHAUST MAIN VALVE

11261-37F40

Unavailable

23

SPACER, EXHAUST SIDE VALVW

11273-37F50

Unavailable

24

SPRING, EXHAUST MAIN VALVE ARM

11288-37F40

Unavailable

25

BOLT, EXHAUST VALVE SHAFT

09106-04003

Unavailable

26

BOLT, EXHAUST VALVE SHAFT

09118-05003

Unavailable

27

PIN, EXHAUST SIDE VALVE STOP (4X23.8)

09261-04005

Unavailable

28

PIN (4X39.8)

09261-04014

Unavailable

29

BOLT, EXHAUST MAIN VALVE PLATE

07130-0512B

Unavailable

30

GOVERNOR, DRIVE

12670-37830

Unavailable

31

GOVERNOR, DRIVEN

12672-36F10

Unavailable

32

STOPPER, GOVERNOR SPRING NO.1

12674-36F10

Unavailable

33

STOPPER, GOVERNOR SPRING NO.2

12675-36F11

Unavailable

34

SPACER, GOVERNOR

12676-36F10

Unavailable

35

SPRING, GOVERNOR

12677-37F40

Unavailable

36

WASHER, GOVERNOR THRUST

09181-15223

Unavailable

37

PIN, GOVERNOR SHAFT

09261-03017

Unavailable

38

BEARING, GOVERNOR THRUST

09263-15003

Unavailable

39

BALL, GOVERNOR

06111-12004

Unavailable

40

BEARING, GOVERNOR SHAFT

09262-08005

Unavailable

41

GASKET

09168-08015

$2.92
