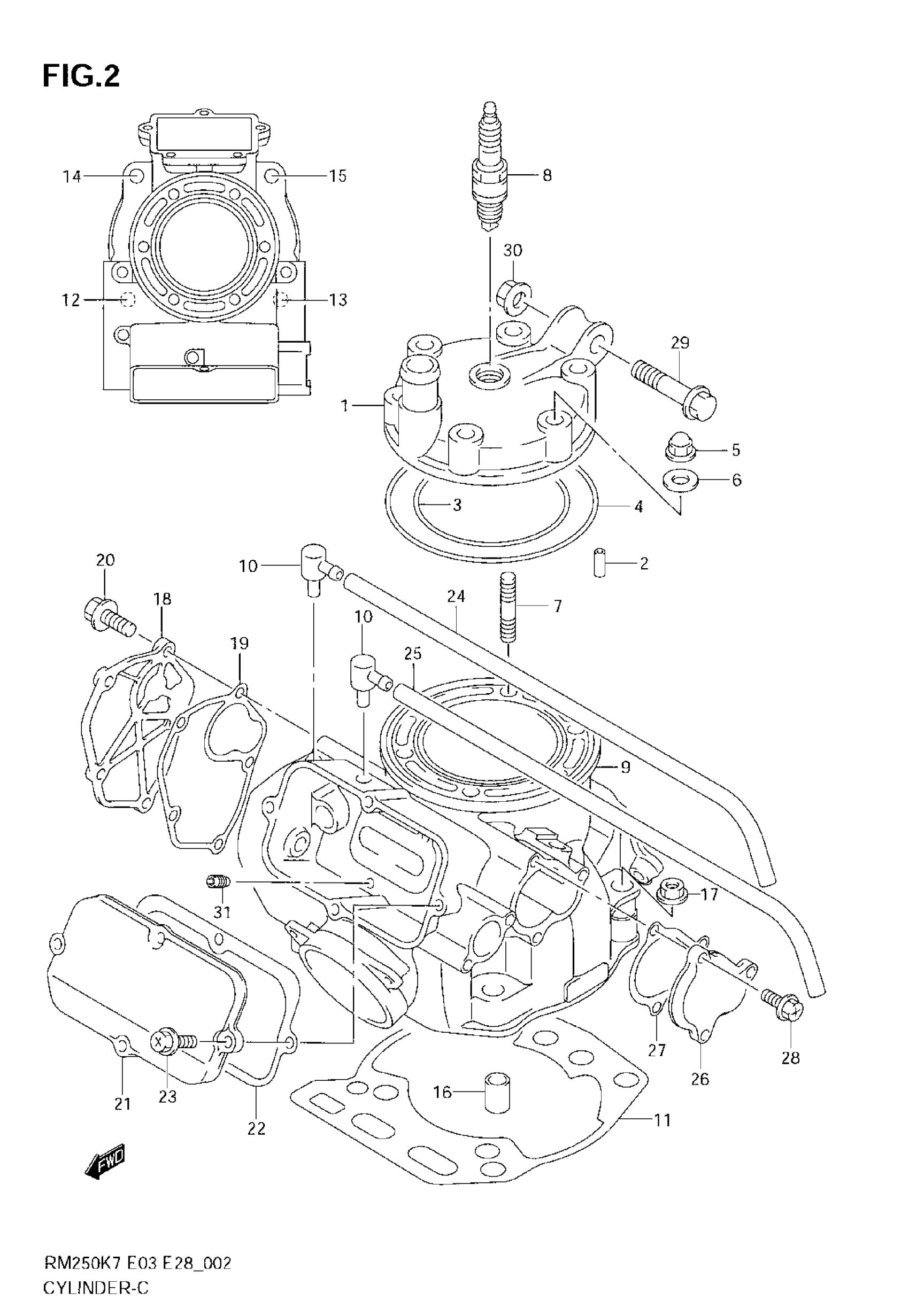

Suzuki RM250 (2008) CYLINDER Diagram

#

Description
Price

1

HEAD, CYLINDER

11111-37F40

Unavailable

2

PIN (4X13.8)

04221-04089

Unavailable

3

O RING, CYLINDER HEAD NO.1

11147-37F00

Unavailable

4

O RING, CYLINDER HEAD NO.2

11148-37F00

Unavailable

5

NUT

09159-08049

Unavailable

6

WASHER

09168-08021

Unavailable

7

STUD BOLT (8X38) This part replaces 09108-08227.

09108-08231

Unavailable

8

SPARK PLUG (NGK,BR8EG)

09482-00561

Unavailable

9

CYLINDER SET | Includes Item(s) 10

11201-37860

Unavailable

10

UNION, CYLINDER

16910-09401

Unavailable

11

GASKET, CYLINDER

11241-37F20

Unavailable

12

STUD BOLT (L:30)

01421-1030A

Unavailable

13

STUD BOLT (L:40)

01421-1040A

Unavailable

14

STUD BOLT (L:50)

01421-1050A

Unavailable

15

STUD BOLT (L:55)

09108-10141

Unavailable

16

PIN

09206-13017

Unavailable

17

NUT

09159-10108

Unavailable

18

COVER, CYLINDER NO.1

11231-37F20

Unavailable

19

GASKET, CYLINDER COVER NO.1

11233-37F20

Unavailable

20

BOLT (5X16) This part replaces 09103-05023.

09103-05016

Unavailable

21

COVER, CYLINDER NO.2

11248-37F20

Unavailable

22

GASKET, CYLINDER COVER NO.2

11238-37F20

Unavailable

23

BOLT (5X16) This part replaces 09103-05023.

09103-05016

Unavailable

24

HOSE,5X10X600 | L:600!390 This part replaces 09352-50823-600.

44421-13ER0

Unavailable

25

HOSE,5X10X600 | L:600!360 This part replaces 09352-50823-600.

44421-13ER0

Unavailable

26

COVER, CYLINDER NO.3

11249-37F20

Unavailable

27

GASKET, CYLINDER COVER NO.3

11234-37F20

Unavailable

28

BOLT (5X16) This part replaces 09103-05023.

09103-05016

Unavailable

29

BOLT (10X48)

09103-10149

Unavailable

30

NUT

09159-10078

Unavailable

31

SCREW, EXHAUST VALVE DRAIN

11252-37F20

Unavailable
