2009 Suzuki RM-Z250 Steering Stem Diagram

← All diagrams

Find the part on the Steering Stem diagram for your 2009 Suzuki RM-Z250, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

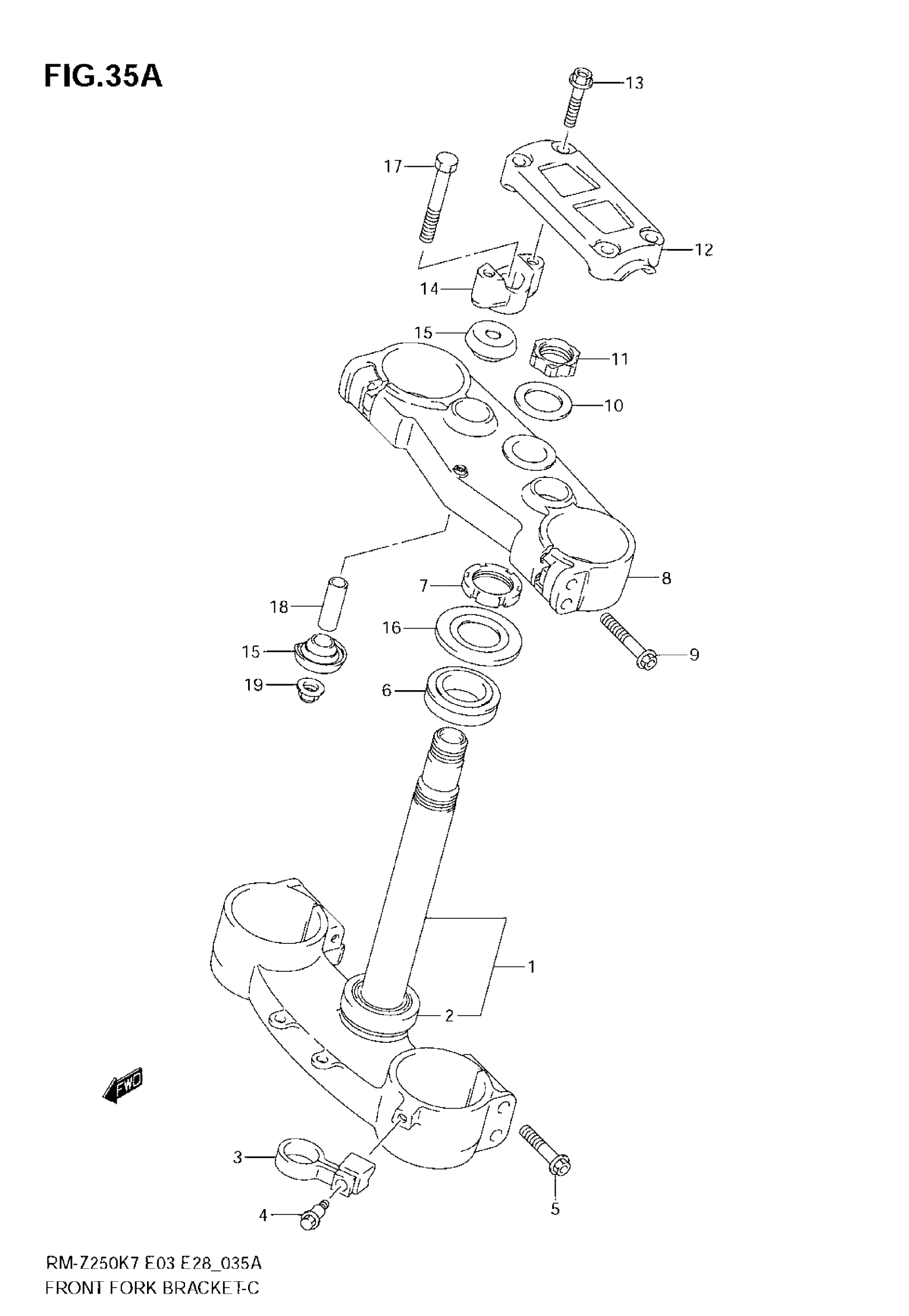

2009 Suzuki RM-Z250 Steering Stem Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

STEM, STEERING | Includes Item(s) 2

51410-10H10

1
Out of stock

2

.BEARING (30X52X16) This part replaces 09265-30014.

09265-30035

1
Out of stock

3

GUIDE, BRAKE HOSE

58621-37F80

1

$12.13

In stock

4

BOLT, GUIDE

09111-06087

1

$3.30

In stock

5

BOLT

51328-37F80

4

$7.23

In stock

6

BEARING

09265-30022

1

$84.82

In stock

7

NUT, STEERING

51631-37F00

1

$38.53

In stock

8

HEAD, STEERING STEM

51310-10H10

1
Out of stock

9

BOLT

51328-37F80

4

$7.23

In stock

10

WASHER,STEM HEAD

51356-29E00

1
Out of stock

11

NUT,STEM HEAD

51353-37F70

1

$45.53

In stock

12

HOLDER,HANDLE

56211-10H10

1

$96.27

In stock

13

BOLT, HANDLE HOLDER

51321-37F90

4

$8.21

In stock

14

HOLDER, HANDLE LOWER

56221-10H10

2
Out of stock

15

4

$49.52

In stock

16

1

$26.67

In stock

17

BOLT

56321-35G00

2

$5.73

In stock

18

2

$13.37

In stock

19

NUT

08319-31107

2

$2.92

In stock
