2024 Kawasaki Ninja ZX-4RR Ignition Switch/locks/reflectors Diagram

← All diagrams

Find the part on the Ignition Switch/locks/reflectors diagram for your 2024 Kawasaki Ninja ZX-4RR, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

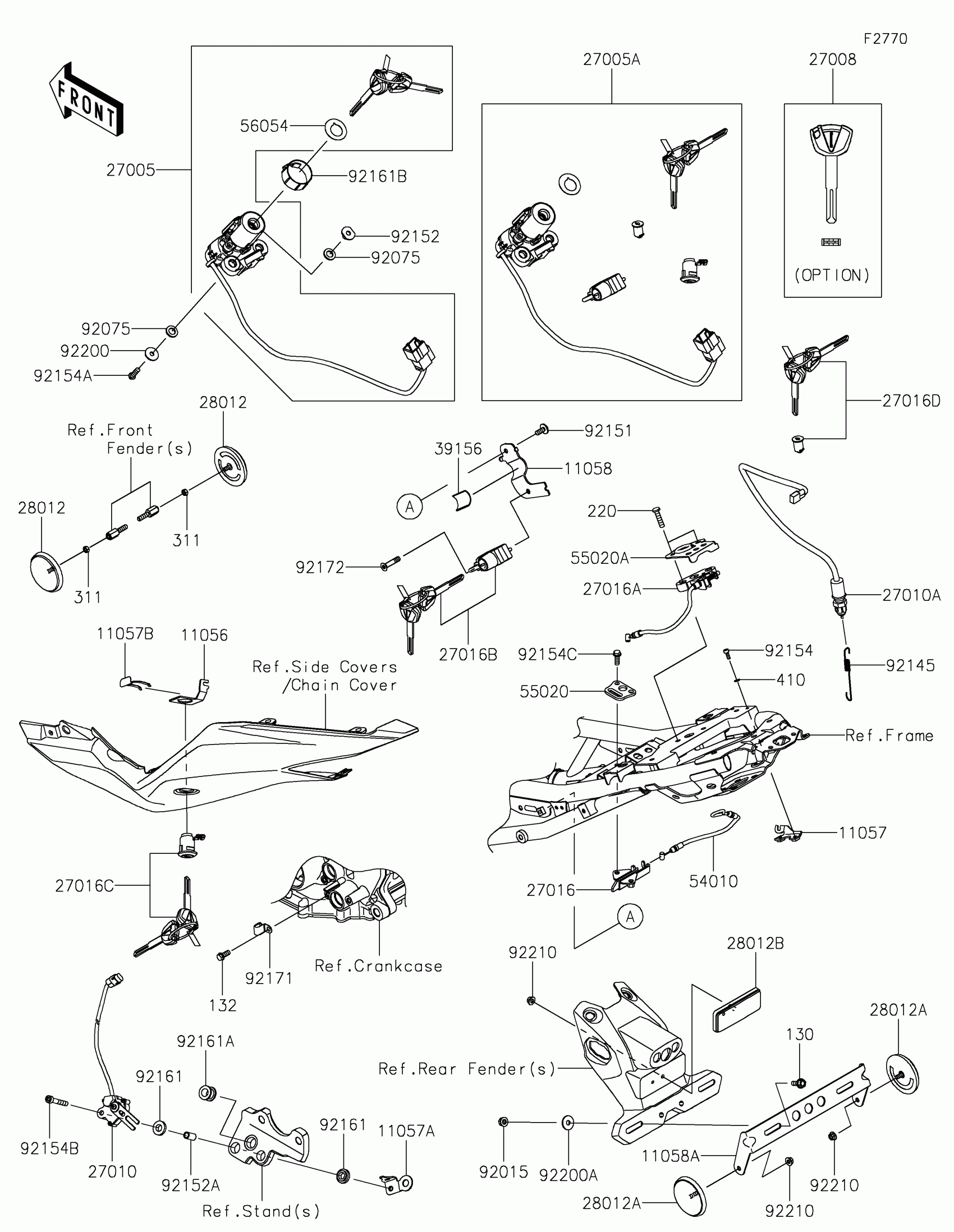

2024 Kawasaki Ninja ZX-4RR Ignition Switch/locks/reflectors Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11056

BRACKET,SEAT LOCK

11056-2119

1

$3.93

In stock

11057

1

$4.32

In stock

11057A

1

$2.64

In stock

11057B

1

$1.76

In stock

11058

BRACKET,HELMET-LOCK

11058-0256

1

$5.12

In stock

11058A

1

$12.51

In stock

27005

1

$181.84

In stock

27005A

1

$495.83

In stock

27008

KEY-LOCK,BLANK

27008-0662

1

$26.43

In stock

27010

SWITCH,SIDE STAND

27010-0097

1

$119.84

In stock

27010A

SWITCH,STOP

27010-0863

1

$29.63

In stock

27016

1

$14.14

In stock

27016A

1

$29.92

In stock

27016B

LOCK-ASSY,HELMET

27016-5423

1

$112.47

In stock

27016C

LOCK-ASSY,SEAT

27016-5424

1

$137.10

In stock

27016D

LOCK-ASSY,TANK CAP

27016-5425

1

$128.97

In stock

28012

1

$22.37

In stock

28012A

REFLECTOR-REFLEX

28012-0002

1

$22.37

In stock

28012B

REFLECTOR-REFLEX

28012-1077

1

$21.76

In stock

39156

PAD,25X33X1

39156-2158

1

$1.34

In stock

54010

CABLE

54010-0641

1

$10.53

In stock

55020

GUARD,SEAT STRIKER

55020-2246

1
Out of stock

55020A

GUARD

55020-2404

1

$2.61

In stock

56054

1

$10.49

In stock

92015

NUT,FLANGED,6MM

92015-1367

1

$2.93

In stock

92075

DAMPER

92075-1564

1

$4.35

In stock

92145

1

$2.92

In stock

92151

BOLT,SOCKET,6X14

92151-1654

1

$1.56

In stock

92152

COLLAR,6X9X10.6

92152-1971

1
Out of stock

92152A

COLLAR,6.5X9.5X17

92152-2274

1
Out of stock

92154

BOLT,SOCKET,4X10

92154-0039

1

$1.81

In stock

92154A

BOLT,TORX,6X20

92154-0377

1

$3.10

In stock

92154B

BOLT,SOCKET,6X40

92154-0505

1

$1.44

In stock

92154C

1

$1.81

In stock

92161

DAMPER

92161-0117

1

$2.36

In stock

92161A

DAMPER

92161-0118

1

$2.36

In stock

92161B

DAMPER

92161-2336

1

$1.61

In stock

92171

CLAMP

92171-0534

1

$5.56

In stock

92172

SCREW,HEXLOBE,6X30

92172-1378

1

$1.78

In stock

92200

WASHER,6X20X1.6

92200-0780

1
Out of stock

92200A

WASHER,6.5X20X1.6

92200-1962

1
Out of stock

92210

NUT,FLANGED,5MM

92210-0007

1
Out of stock

130

BOLT-FLANGED,6X16

130BA0616

1

$1.12

In stock

132

BOLT-FLANGED-SMALL,6X14

132BC0614

1
Out of stock

220

1

$1.10

In stock

311

NUT-HEX,5MM

311AB0500

1

$0.49

In stock

410

W-PLAIN-S,4MM

410AB0400

1

$0.73

In stock
