2018 Kawasaki Ninja H2™ SX Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 2018 Kawasaki Ninja H2™ SX, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

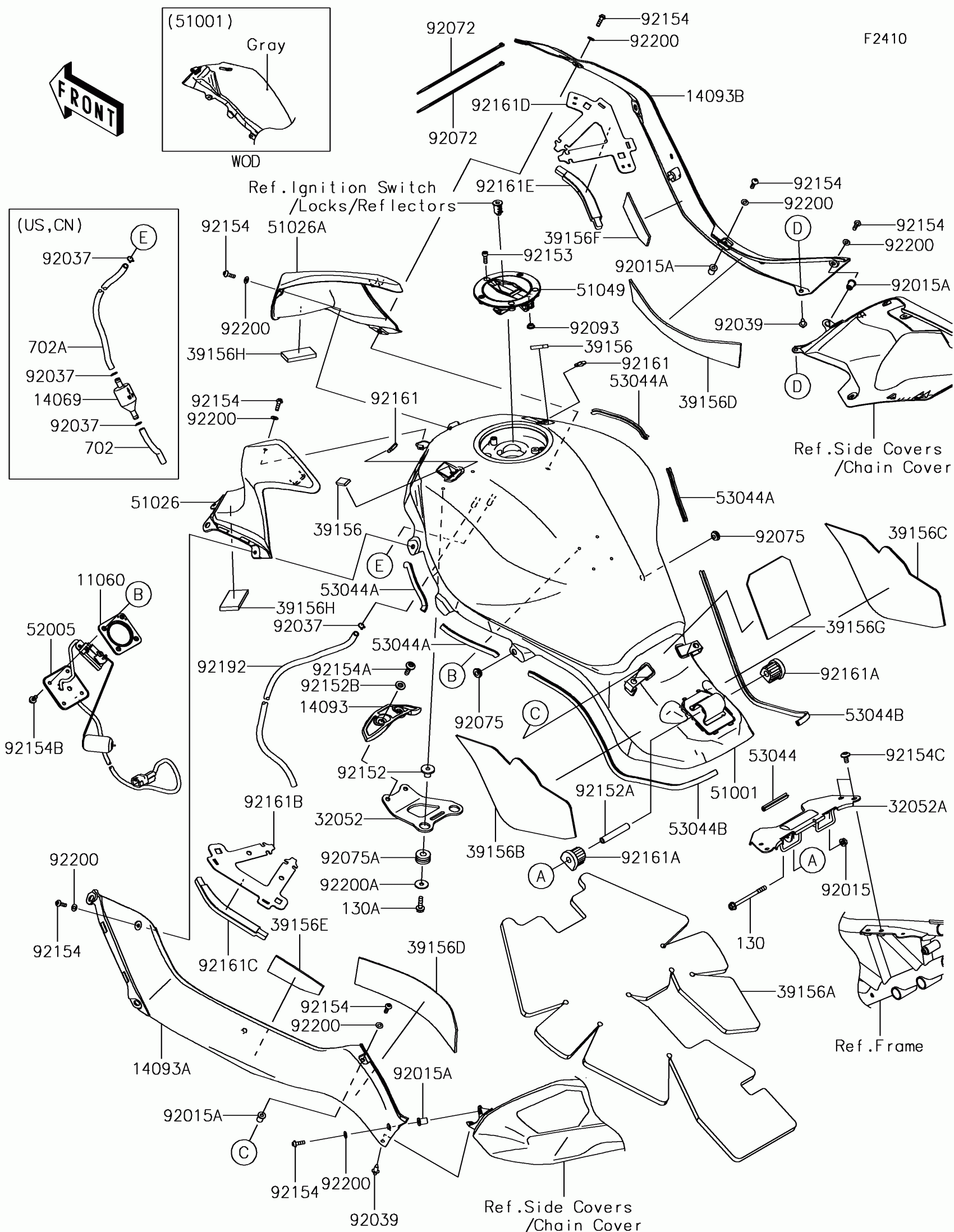

2018 Kawasaki Ninja H2™ SX Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11060

GASKET,FUEL GAUGE

11060-1952

1

$19.64

In stock

14069

BREATHER,TANK

14069-0008

1

$5.97

In stock

14093

COVER,TANK,FR

14093-0676

1

$13.00

In stock

14093A

COVER,KNEE,LH,M.M.C.GRAY

14093-0763-51B

1

$195.42

In stock

14093B

COVER,KNEE,RH,M.M.C.GRAY

14093-0764-51B

1

$195.42

In stock

32052

BRACKET-TANK

32052-0811

1

$18.31

In stock

32052A

BRACKET-TANK

32052-0812

1

$88.82

In stock

39156

PAD,20X30X4

39156-0705

1

$0.47

In stock

39156A

PAD,FUEL TANK,LWR

39156-2229

1

$119.52

In stock

39156B

PAD,FUEL TANK,LH

39156-2253

1

$31.28

In stock

39156C

PAD,FUEL TANK,RH

39156-2254

1

$31.28

In stock

39156D

PAD,50X250X3

39156-2257

1

$7.14

In stock

39156E

PAD,43X95X8,LH

39156-2290

1

$5.32

In stock

39156F

PAD,43X95X8,RH

39156-2291

1

$5.32

In stock

39156G

PAD,113X100X2

39156-2307

1

$9.42

In stock

39156H

PAD,30X50X8

39156-2317

1

$1.54

In stock

51001

TANK-COMP-FUEL,M.C.GRAY

51001-0858-51A

1

$1,437.54

In stock

51026

COVER TANK,LH,M.M.C.GRAY

51026-0016-51B

1

$140.53

In stock

51026A

COVER TANK,RH,M.M.C.GRAY

51026-0017-51B

1

$140.53

In stock

51049

CAP-TANK

51049-0721

1

$143.57

In stock

52005

GAUGE,FUEL

52005-0763

1

$214.45

In stock

53044

TRIM

53044-0565

1

$2.68

In stock

53044A

TRIM,105MM

53044-0627

1

$2.61

In stock

53044B

TRIM,450MM

53044-0628

1

$7.71

In stock

92015

NUT,FLANGED,6MM

92015-1367

1

$2.93

In stock

92015A

NUT,WELL,5MM

92015-1757

1

$5.81

In stock

92037

CLAMP,TUBE

92037-010

1

$3.12

In stock

92037

CLAMP,TUBE

92037-010

1

$3.12

In stock

92039

RIVET

92039-0068

1

$2.42

In stock

92072

BAND,202X3.6

92072-0782

1

$1.68

In stock

92075

DAMPER,6X16X7

92075-1011

1

$5.84

In stock

92075A

DAMPER,10X24X12

92075-1690

1

$3.97

In stock

92093

SEAL,FUEL TANK CAP

92093-1030

1

$6.18

In stock

92152

COLLAR,6.3X10X14.5

92152-0091

1

$9.29

In stock

92152A

COLLAR,6.8X10X60

92152-1182

1

$3.84

In stock

92152B

COLLAR,6.5X16X4.6

92152-2495

1

$3.85

In stock

92153

BOLT,SOCKET,5X16

92153-1616

1

$1.20

In stock

92154

BOLT,SOCKET,5X16

92154-0209

1

$2.25

In stock

92154A

BOLT,SOCKET,6X22

92154-1810

1

$3.07

In stock

92154B

BOLT,FLANGED,5X12

92154-1856

1

$1.53

In stock

92154C

BOLT,SOCKET,6X12

92154-2706

1
Out of stock

92161

DAMPER

92161-0365

1

$4.23

In stock

92161A

DAMPER,FUEL TANK

92161-1737

1

$4.98

In stock

92161B

DAMPER,LH,T1.5

92161-2143

1

$41.04

In stock

92161C

DAMPER,LH,T8

92161-2144

1

$73.17

In stock

92161D

DAMPER,RH,T1.5

92161-2145

1

$45.82

In stock

92161E

DAMPER,RH,T8

92161-2146

1

$68.62

In stock

92192

TUBE,DRAIN,6X9X808

92192-1669

1
Out of stock

92200

WASHER,NYLONE,5.3X11.5X0.5

92200-0006

1
Out of stock

92200A

WASHER,6.5X22X1.6

92200-1087

1
Out of stock

130

BOLT-FLANGED,6X75

130BA0675

1

$1.44

In stock

130A

BOLT-FLANGED,6X22

130CA0622

1

$2.20

In stock

702

1

$1.17

In stock

702A

1

$16.15

In stock
