1989 Kawasaki Ninja® 750R Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 1989 Kawasaki Ninja® 750R, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

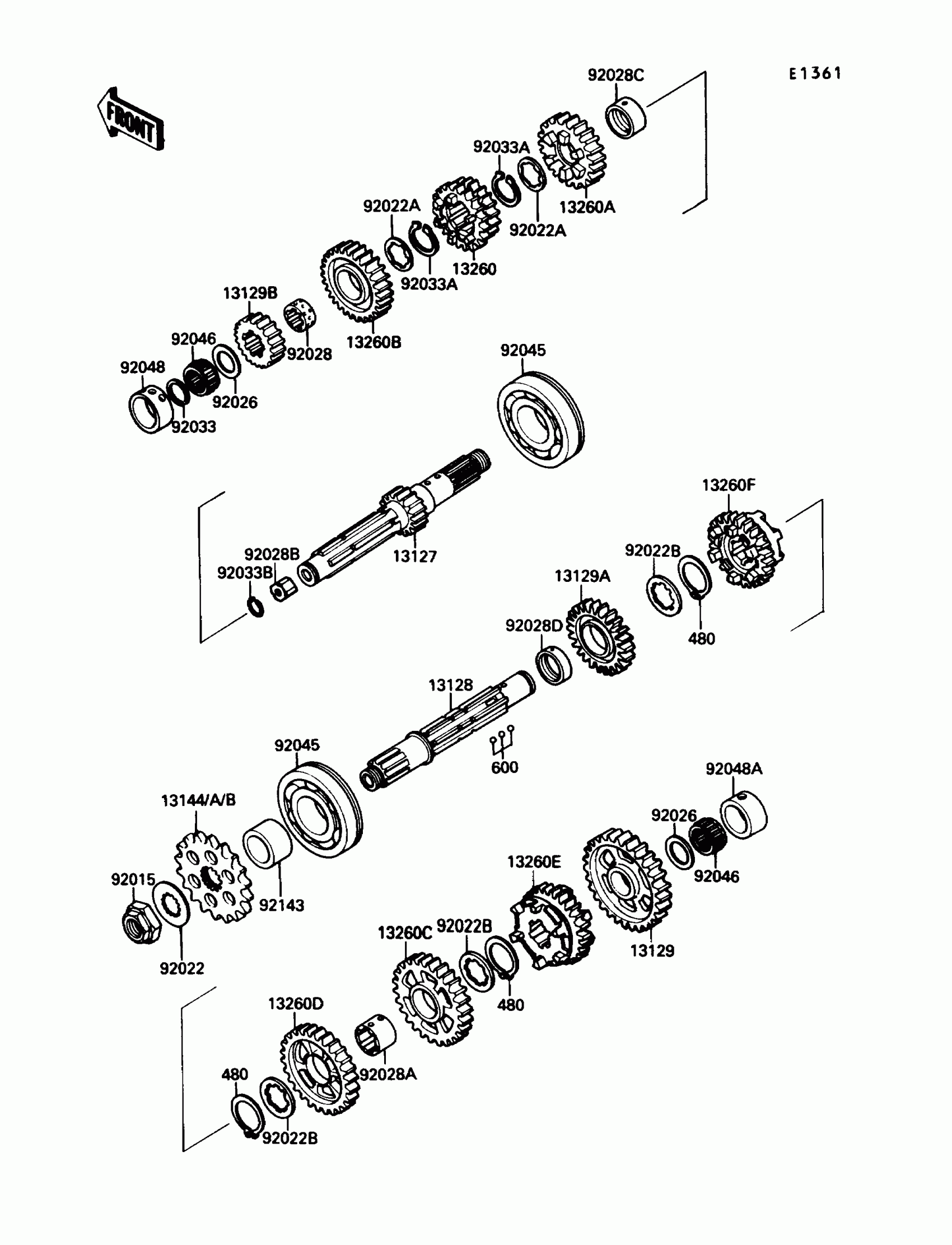

1989 Kawasaki Ninja® 750R Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13127

SHAFT-TRANSMISSION INPUT,13T

13127-1140

1
Out of stock

13128

SHAFT-TRANSMISSION OUTPUT

13128-1162

1
Out of stock

13129

GEAR,INPUT 3RD&4TH,21T&21T

13129-1811

1
Out of stock

13129A

GEAR,INPUT 5TH,23T

13129-1812

1
Out of stock

13129B

GEAR,INPUT TOP,24T

13129-1813

1
Out of stock

13129C

GEAR,OUTPUT LOW,38T

13129-1814

1
Out of stock

13129E

GEAR,OUTPUT 3RD,35T

13129-1816

1
Out of stock

13129F

GEAR,OUTPUT 4TH,29T

13129-1817

1
Out of stock

13129G

GEAR,OUTPUT 5TH,28T

13129-1818

1
Out of stock

13129I

GEAR,OUTPUT 2ND,34T

13129-1898

1
Out of stock

13129K

GEAR,OUTPUT TOP,26T

13129-1899

1
Out of stock

13129M

GEAR,INPUT 2ND,16T

13129-1971

1
Out of stock

13144

SPROCKET-OUTPUT,17T(#530)

13144-1009

1
Out of stock

13144A

SPROCKET-OUTPUT,15T(#530)

13144-1117

1
Out of stock

13144B

SPROCKET-OUTPUT,16T(#530)

13144-1128

1
Out of stock

92015

NUT,20MM

92015-1254

1
Out of stock

92022

1

$5.25

In stock

92022A

1

$5.74

In stock

92022B

WASHER,TOOTHED,30.3X40X1.5

92024-043

1
Out of stock

92026

SPACER,22X35.5X2.1

92026-1224

1

$9.27

In stock

92028

1

$41.11

In stock

92028A

1

$46.37

In stock

92028B

BUSHING

92028-1448

1
Out of stock

92028C

BUSHING,INPUT GEAR

92028-1449

1

$24.03

In stock

92028D

BUSHING,OUTPUT 2ND

92028-1450

1

$29.55

In stock

92033

1

$3.94

In stock

92033A

1

$3.69

In stock

92033B

RING-SNAP

92036-005

1

$3.24

In stock

92045

1

$37.61

In stock

92046

1

$18.28

In stock

92048

RACE,NEEDLE BEARING

92048-1066

1
Out of stock

480

CIRCLIP

480J2900

1

$5.42

In stock

600

BALL-STEEL,5/32

600A0500

1

$0.80

In stock

92048A

RACE,0RZ30X38X17PX1

92048-1067

1
Out of stock

92143

COLLAR,25X32X18.7

92143-1018

1

$40.32

In stock
