1989 Kawasaki Ninja® 600R Chassis Electrical Equipment Diagram

← All diagrams

Find the part on the Chassis Electrical Equipment diagram for your 1989 Kawasaki Ninja® 600R, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

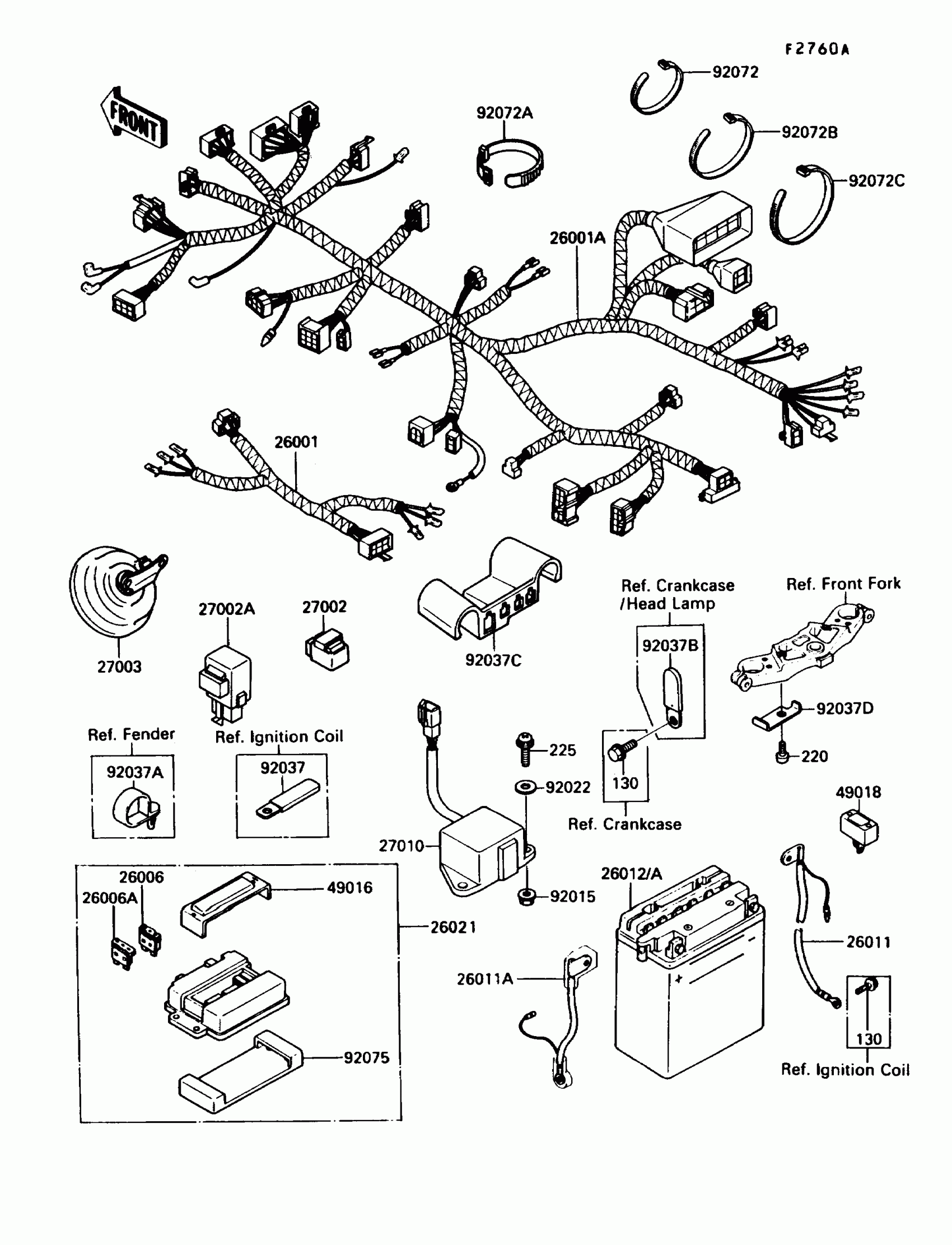

1989 Kawasaki Ninja® 600R Chassis Electrical Equipment Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

26001

HARNESS,FR

26001-1854

1

$33.74

In stock

26001A

HARNESS,MAIN

26001-1939

1

$337.35

In stock

26006

1

$4.39

In stock

26006A

FUSE,BLADE,10A,RED

26006-1007

1

$3.94

In stock

26011

WIRE-LEAD,BATTERY GROUND

26011-1195

1
Out of stock

26011A

WIRE-LEAD,BATTERY(+)

26011-1408

1
Out of stock

26012

1

$96.88

In stock

26012A

1

$96.88

In stock

26021

JUNCTION BOX

26021-1071

1
Out of stock

27002

RELAY-ASSY

27002-1062

1

$41.21

In stock

27002A

1

$73.74

In stock

27003

HORN

27003-1265

1
Out of stock

27010

1

$228.55

In stock

49016

COVER-SEAL,FUSE

49016-1125

1
Out of stock

49018

DIODE

49018-1055

1

$21.00

In stock

92015

NUT,FLANGED,6MM

92015-1367

1

$2.93

In stock

92022

WASHER,6.5X20X1.6

92022-125

1

$1.25

In stock

92037

CLAMP,WIRING HARNESS,L=60

92037-1069

1
Out of stock

92037A

CLAMP,SPEED,L=58

92037-1163

1

$5.21

In stock

92037B

CLAMP,L=45

92037-1539

1

$4.42

In stock

92037C

CLAMP,HARNESS

92037-1899

1
Out of stock

92037D

CLAMP,HARNESS

92037-1916

1
Out of stock

92072

BAND,L=149

92072-031

1

$3.97

In stock

92072A

BAND,L=186

92072-056

1

$3.97

In stock

92072B

BAND,L=202

92072-1195

1

$1.34

In stock

92072C

BAND,L=365

92072-1197

1

$7.71

In stock

92075

DAMPER,JUNCTION BOX

92075-1688

1

$13.64

In stock

130

BOLT-FLANGED,6X10

130B0610

1
Out of stock

220

SCREW-PAN-CROS,5X10

220C0510

1
Out of stock

225

SCREW-PAN-WSP-CROS

225B0625

1
Out of stock
