1987 Kawasaki Ninja® 1000R Ignition Switch/locks/reflectors Diagram

← All diagrams

Find the part on the Ignition Switch/locks/reflectors diagram for your 1987 Kawasaki Ninja® 1000R, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

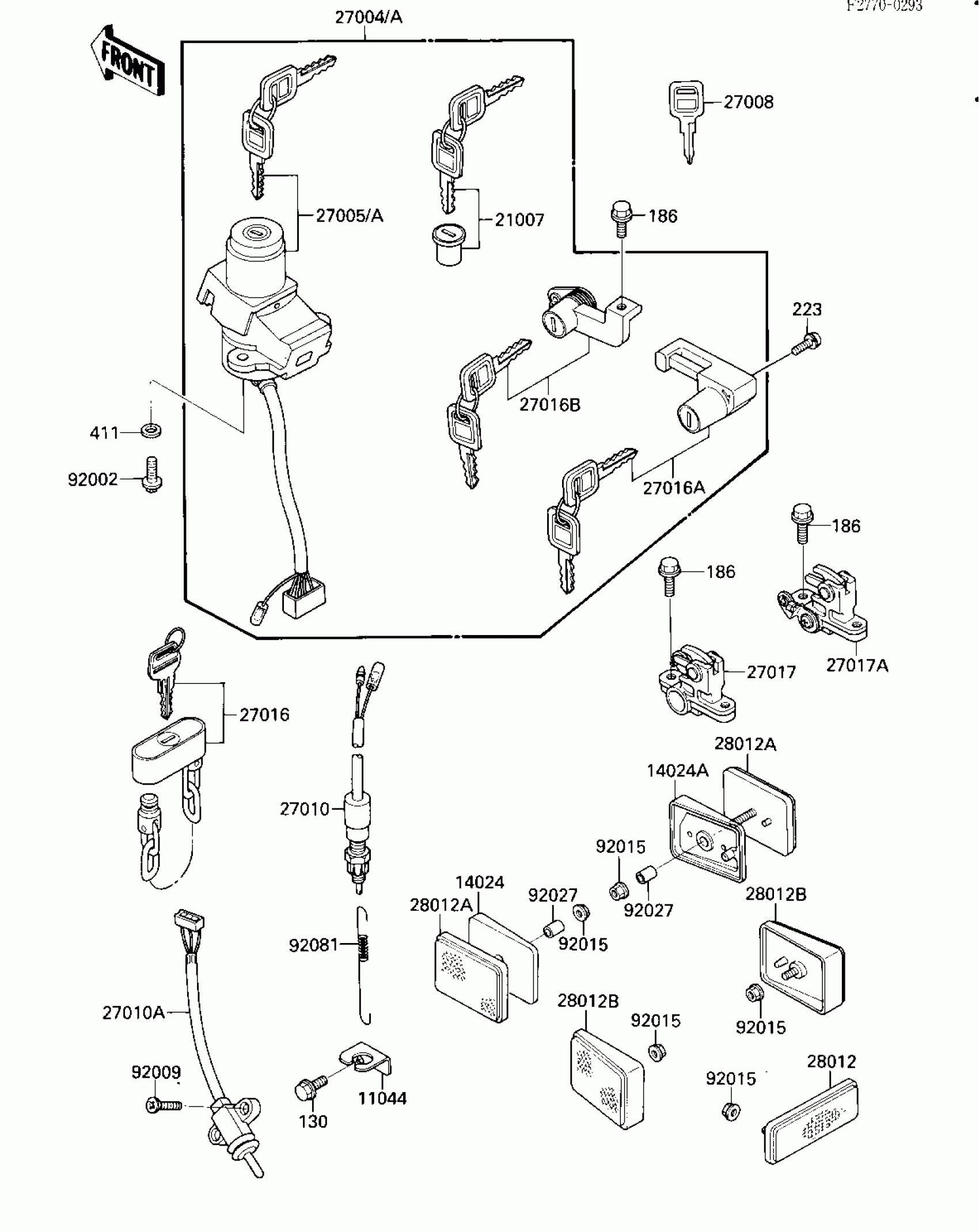

1987 Kawasaki Ninja® 1000R Ignition Switch/locks/reflectors Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11044

BRACKET,BRAKE SWITCH,

11044-1210

1
Out of stock

14024

COVER,REFLECTOR,FR,LH

14024-1098

1
Out of stock

14024A

COVER,REFLECTOR,FR,RH

14024-1099

1
Out of stock

21007

ROTOR,TANK CAP

21007-5008

1

$94.15

In stock

27004A

SWITCH-ASSY

27004-5309

1

$488.78

In stock

27005A

SWITCH-ASSY-IGNITION

27005-5070

1
Out of stock

27008

KEY-LOCK,BLANK

27008-1103

1

$18.83

In stock

27010

SWITCH,REAR BRAKE

27010-1019

1

$37.98

In stock

27010A

SWITCH,SIDE STAND

27010-1193

1

$66.25

In stock

27016

LOCK-ASSY,WHEEL

27016-1051

1

$134.03

In stock

27016A

LOCK-ASSY,HELMET

27016-5070

1
Out of stock

27016B

LOCK-ASSY,SEAT,TAIL

27016-5095

1

$80.68

In stock

27017

LOCK,SEAT,LH

27017-1112

1

$87.16

In stock

27017A

LOCK,SEAT,RH

27017-1113

1

$87.16

In stock

28012

REFLECTOR-REFLEX,RR

28012-1005

1
Out of stock

28012A

REFLECTOR-REFLEX,FR

28012-1052

1
Out of stock

28012B

REFLECTOR-REFLEX,RR

28012-1056

1

$24.63

In stock

92002

BOLT,TORX,6X16

92002-1333

1

$2.15

In stock

92009

SCREW,5X20

92009-1359

1
Out of stock

92015

NUT,FLANGED,5MM

92015-1259

1
Out of stock

92027

COLLAR,5.6X8X8.8

92027-1923

1

$4.61

In stock

92081

1

$9.73

In stock

130

BOLT-FLANGED,6X8

130J0608

1
Out of stock

186

BOLT-UPSET-WP,6X12

186C0612

1
Out of stock

223

SCREW-PAN-WS-CROS,5X12

223B0512

1
Out of stock

411

1

$1.19

In stock
