1987 Kawasaki Ninja® 1000R Battery Case Diagram

← All diagrams

Find the part on the Battery Case diagram for your 1987 Kawasaki Ninja® 1000R, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

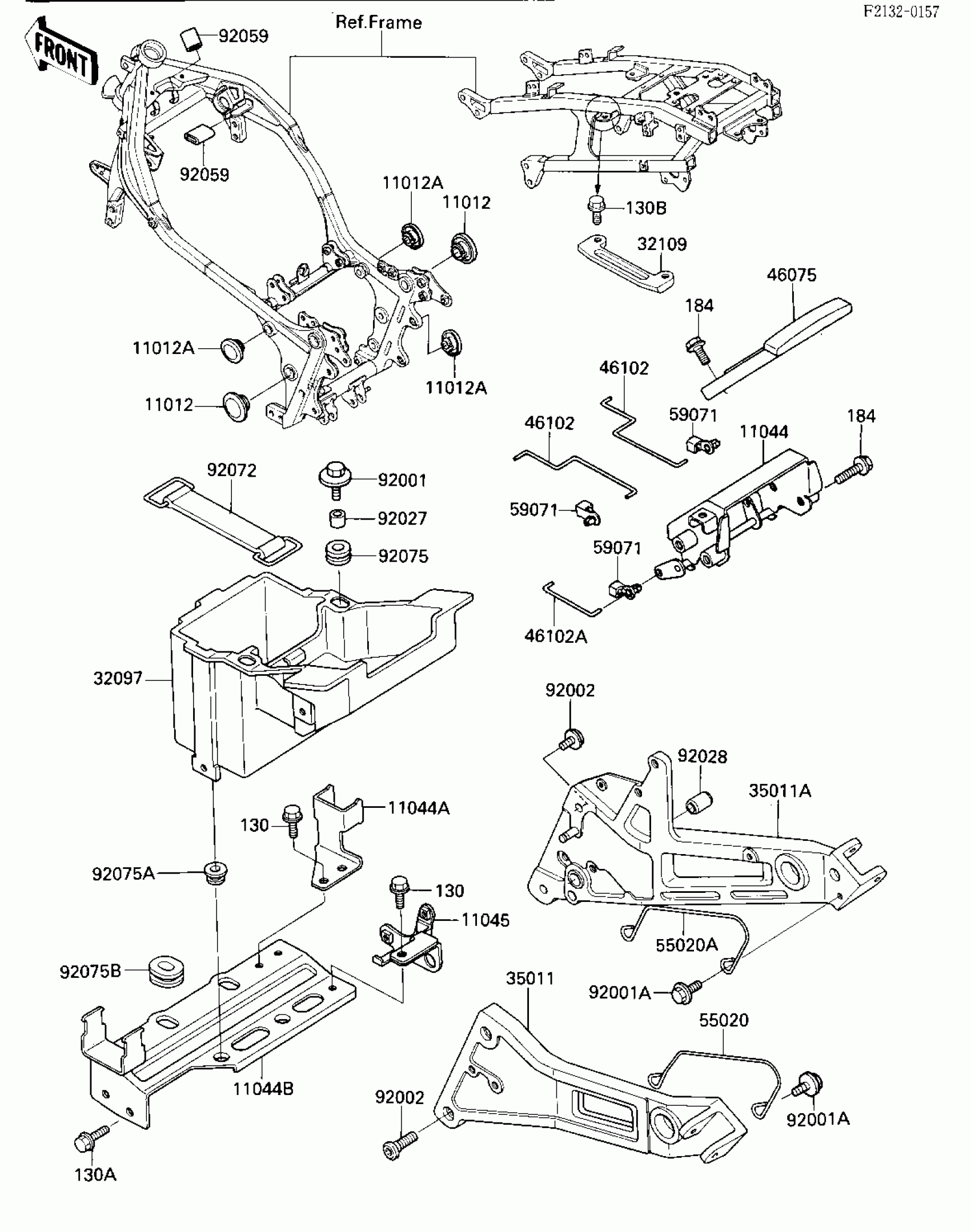

1987 Kawasaki Ninja® 1000R Battery Case Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11012

1

$10.63

In stock

11012A

CAP

11012-1460

1

$10.92

In stock

11044

BRACKET,TAIL GRIP

11044-1172

1
Out of stock

11044A

BRACKET,FAN RELAY

11044-1260

1
Out of stock

11044B

BRACKET,BATTERY CASE

11044-1737

1
Out of stock

11045

BRACKET,REARSHOCK ADJ

11045-1100

1
Out of stock

32097

CASE-BATTERY

32097-1116

1

$118.52

In stock

32109

GRIP-FRAME

32109-1126

1

$52.86

In stock

35011

STAY,MUFFLER,LH

35011-1247

1

$369.38

In stock

35011A

STAY,MUFFLER,RH

35011-1250

1

$387.02

In stock

46075

GRIP,TAIL

46075-1059

1

$97.63

In stock

46102

ROD,SEAT LOCK

46102-1144

1

$4.25

In stock

46102A

ROD,SEAT LOCK

46102-1145

1

$2.80

In stock

55020

GUARD,REAR STEP,LH

55020-1191

1

$14.37

In stock

55020A

GUARD,REAR STEP,RH

55020-1192

1

$14.37

In stock

59071

JOINT

59071-1103

1

$6.90

In stock

92001

BOLT,UPSET-WP,6X22

92002-1262

1
Out of stock

92001A

BOLT,6X14

92001-1926

1

$3.66

In stock

92002

BOLT,SOCKET,8X23.5

92002-1598

1
Out of stock

92027

COLLAR,6.8X10X8.5

92027-129

1

$3.97

In stock

92028

BUSHING

92028-1259

1

$14.88

In stock

92059

TUBE,11X12X40

92059-1637

1
Out of stock

92072

BAND,BATTERY,L=105

92072-1173

1

$10.88

In stock

92075

DAMPER

92075-1028

1

$3.72

In stock

92075A

DAMPER

92075-1562

1
Out of stock

92075B

DAMPER

92075-1764

1

$4.36

In stock

130

BOLT-FLANGED,6X10

130B0610

1
Out of stock

130A

BOLT,FLANGED,6X14

130G0614

1
Out of stock

130B

BOLT-FLANGED,8X14

130G0814

1
Out of stock

184

1

$5.05

In stock
