1979 Yamaha MX175 (MX175F) Rear Wheel Diagram

← All diagrams

Find the part on the Rear Wheel diagram for your 1979 Yamaha MX175 (MX175F), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

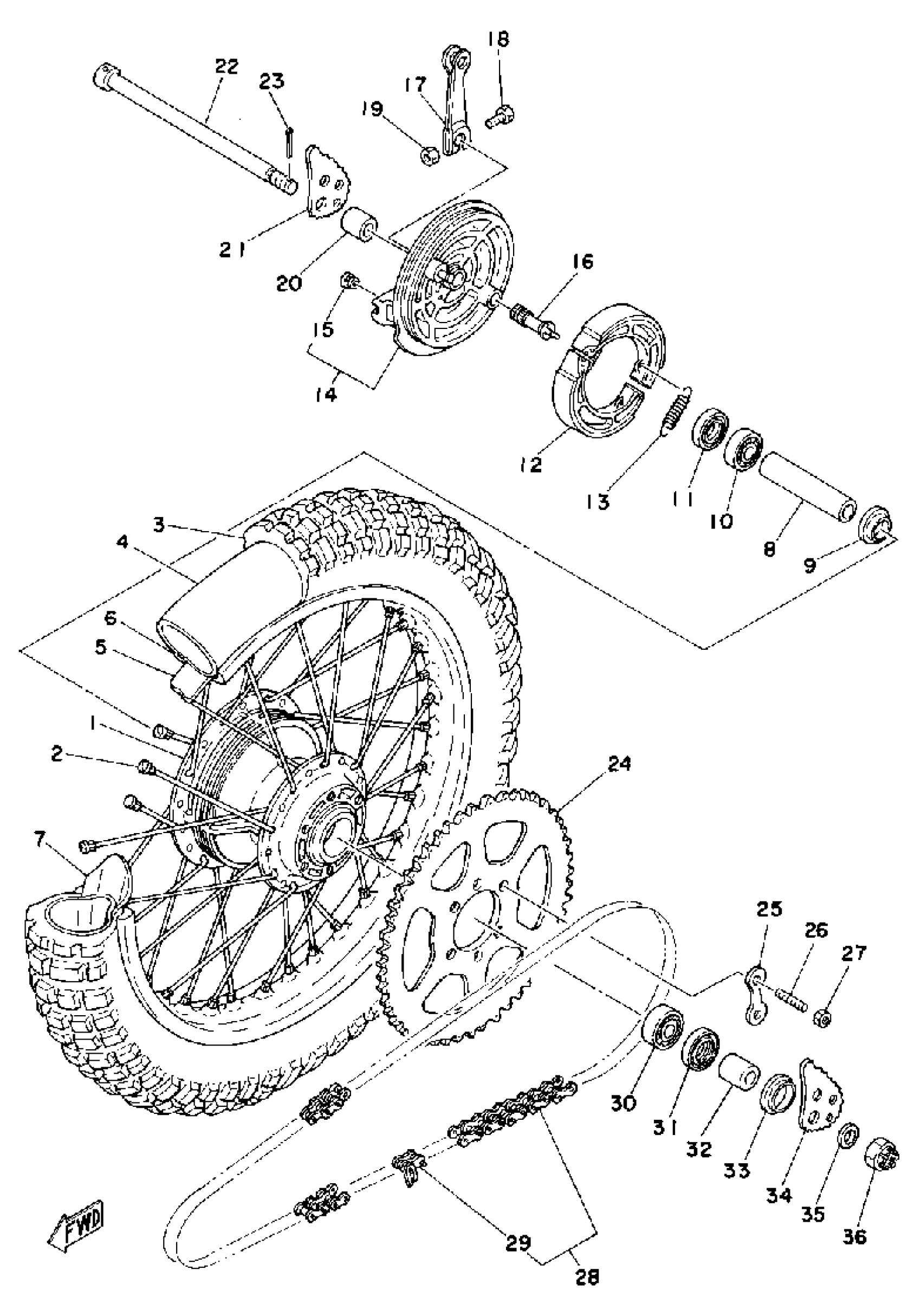

1979 Yamaha MX175 (MX175F) Rear Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HUB, REAR

1W1-25311-00-98

1
Out of stock

2

SPOKE SET, REAR

401-25304-00-00

1
Out of stock

3

CS 350X18 C-755-1

(94135-18551-00)

1
Out of stock

4

TUBE (2RH)

94232-18113-00

1
Out of stock

5

BAND, RIM (2J4)

94340-18086-00

1

$16.00

In stock

6

RIM (1.85-18)

94418-18007-00

—

$153.85

In stock

7

SPACER, BEAD

1T2-25394-00-00

—

$41.05

In stock

8

SPACER

90560-15313-00

1

$39.77

In stock

9

FLANGE, SPACER

146-25115-00-00

1

$6.17

In stock

10

BRG,R-B 6202Z 35MM 48G NT

93306-20204-00

1

$21.28

In stock

11

OIL SEAL (22X35X5)

93104-22018-00

1
Out of stock

12

BRAKE SHOE SET-2PCS

437-W2536-00-00

1
Out of stock

13

SPRING (5T9)

90506-17328-00

—

$9.32

In stock

14

BRAKE SHOE PLATE ASSEMBLY (2A6-25026-00-98)BRAKE SHOE PLAT

99999-02024-00

1
Out of stock

15

GROMMET (397)

90480-10068-00

1

$6.77

In stock

16

CAMSHAFT

2RH-25351-00-00

—

$29.14

In stock

17

LEVER, CAM SHAFT

1E2-25155-00-00

—
Out of stock

18

BOLT, HEXAGON (538)

90101-06278-00

—

$1.82

In stock

19

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

20

COLLAR

90387-15524-00

1
Out of stock

21

PULLER, CHAIN (R.H)

1W2-25389-01-00

—
Out of stock

22

AXLE, WHEEL

5X3-25381-00-00

1
Out of stock

23

PIN, COTTER

91490-30030-00

—

$7.15

In stock

24

SPROCKET, DRIVEN 49T

18L-25449-20-00

1
Out of stock

24

GEAR, SPROCKET WHEEL

1X0-25445-10-00

1
Out of stock

24

SPOCKET, DRVN 47T

2N0-25447-10-00

1
Out of stock

25

WASHER, SPECIAL.

1G8-25412-00-00

—

$7.51

In stock

26

BOLT, STUD (537 HUB)

90116-10221-00

—

$4.08

In stock

27

NUT, FLANGE(3BM)

95704-10500-00

—

$1.71

In stock

28

CHAIN

9Y582-51117-00

—
Out of stock

29

JOINT, CHAIN

94682-51001-00

—

$4.42

In stock

30

BEARING

93306-30212-00

—

$33.35

In stock

31

SEAL,OIL

93106-26005-00

—

$6.67

In stock

32

COLLAR

90387-15524-00

1
Out of stock

33

COVER, DUST

401-25367-00-00

—

$7.66

In stock

34

PULLER, CHAIN (L.H)

1W2-25388-01-00

—
Out of stock

35

WASHER (525)

90201-15238-00

—
Out of stock

36

NUT, CASTLE(2UJ)

90171-14056-00

—

$10.57

In stock
