2021 Yamaha MT10 (MT10ML) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2021 Yamaha MT10 (MT10ML), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

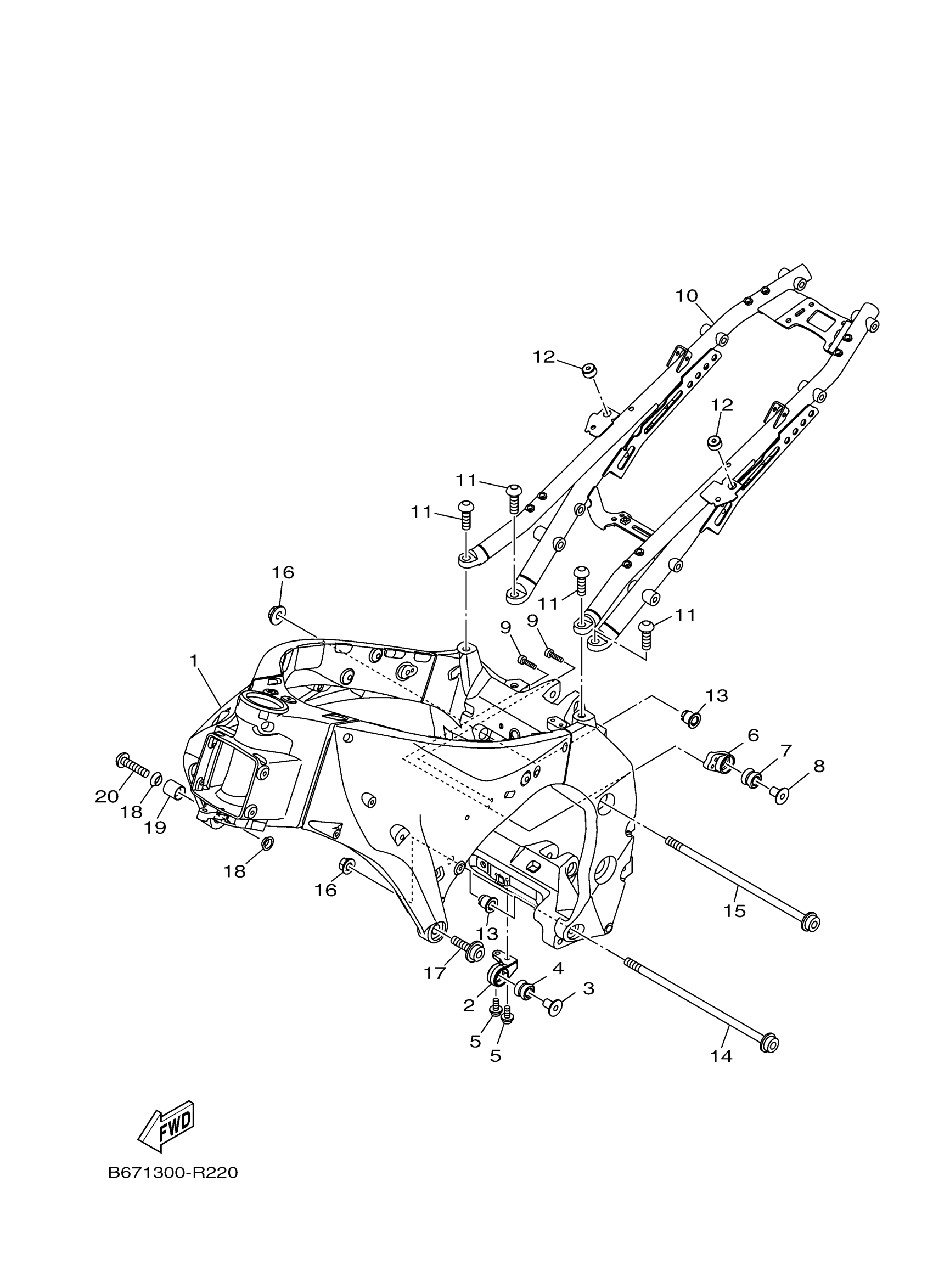

2021 Yamaha MT10 (MT10ML) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME COMP.

B67-21110-00-00

1

$2,943.99

In stock

2

BRACKET, MUFFLER 1

B67-21435-00-00

—

$109.31

In stock

3

COLLAR

90387-08021-00

1

$8.51

In stock

4

DAMPER, MUFFLER

5VY-14747-00-00

1

$12.27

In stock

5

BOLT, HEXAGON SOCKET HEAD

90110-06248-00

—

$3.12

In stock

6

BRKT., MUFF. 2

2CR-21436-00-00

1

$18.71

In stock

7

DAMPER, MUFFLER

5VY-14747-00-00

1

$12.27

In stock

8

COLLAR

90387-08021-00

1

$8.51

In stock

9

BOLT(3MA)

91312-06016-00

1
Out of stock

10

REAR FRAME COMP.

B67-21190-00-00

—

$681.97

In stock

11

SCREW

90149-10065-00

1
Out of stock

12

STOPPER, MAIN STAND

157-27114-00-00

1

$8.68

In stock

13

BOLT, ENGINE ADJUSTING

5YU-21495-00-00

1

$15.04

In stock

14

BOLT, HEXAGON SOCK

90110-12010-00

1

$27.71

In stock

15

BOLT, HEXAGON SOCK

90110-12008-00

1

$24.26

In stock

16

Nut

90179-12004-00

—

$5.23

In stock

17

BOLT, HEXAGON SOCK

90110-12007-00

—

$5.75

In stock

18

BOSS, ENGINE MOUNT

14B-21414-00-00

—

$19.35

In stock

19

BOSS, ENGINE MOUNT

14B-21424-00-00

—

$26.89

In stock

20

BOLT,HEX. SOCKET B

90111-12003-00

—

$5.78

In stock
