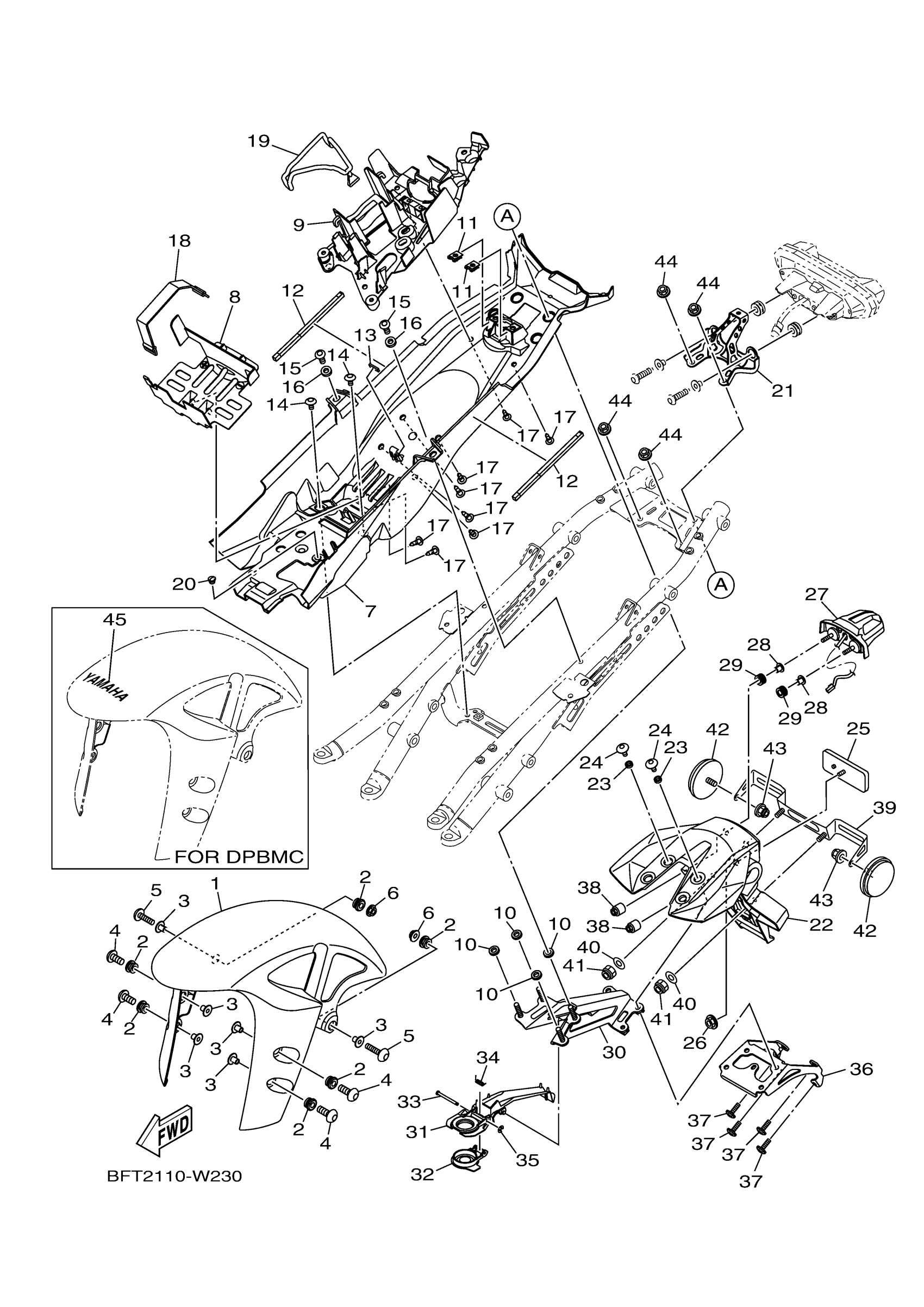

2021 Yamaha MT10 (MT10ML) Fender Diagram

← All diagrams

Find the part on the Fender diagram for your 2021 Yamaha MT10 (MT10ML), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2021 Yamaha MT10 (MT10ML) Fender Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FENDER, FRONT

14B-21511-00-P9

1

$197.46

In stock

2

GROMMET(53Y)

90480-12072-00

1

$6.68

In stock

3

COLLAR

90387-06159-00

1

$6.38

In stock

4

BOLT

90111-06043-00

1

$3.32

In stock

5

BOLT

90111-06030-00

1

$3.23

In stock

6

NUT, FLANGE

95702-06500-00

1

$1.98

In stock

7

BOX, BATTERY 1

B67-8212B-00-00

—

$78.63

In stock

8

BOX, BATTERY 2

B67-8212C-00-00

—

$15.46

In stock

9

PLATE 1

B67-2162G-01-00

—
Out of stock

10

SPACER(2GV)

90560-08326-00

—

$3.49

In stock

11

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

12

DAMPER 3

1B7-2834E-00-00

1

$3.25

In stock

13

DAMPER, PLATE

90520-01001-00

1

$6.26

In stock

14

BOLT

90109-06201-00

1
Out of stock

15

RIVET(4PH)

90269-07077-00

1

$6.92

In stock

16

WASHER PLATE 122217250000

90202-07015-00

—
Out of stock

17

RIVET

90269-06008-00

—

$7.40

In stock

18

BAND, BATTERY

133-82131-00-00

—

$21.78

In stock

19

BAND, TOOL

3YX-21376-00-00

—

$13.98

In stock

20

PLUG 288833190000

90338-07043-00

—

$5.35

In stock

21

BRACKET, TAILLIGHT

B67-2117E-00-00

—

$45.72

In stock

22

GUARD, MUD

1RC-21629-01-00

—

$32.00

In stock

23

COLLAR

90387-06106-00

—

$5.43

In stock

24

BOLT

90111-06061-00

—

$6.26

In stock

25

REAR REFLECTOR ASSY

3Y6-85130-02-00

1

$22.72

In stock

26

NUT, S/L FLANGE

95607-05200-00

—

$6.86

In stock

27

LICENCE LIGHT UNIT ASSY

B67-84745-00-00

—

$235.38

In stock

28

COLLAR

90387-05042-00

—

$4.77

In stock

29

GROMMET

90480-11009-00

—

$0.78

In stock

30

STAY 1

B67-2164F-00-00

—

$46.28

In stock

31

COVER, REAR FENDER

B67-2163E-01-00

—

$6.74

In stock

32

CAP, ROTOR

1RC-2465B-01-00

1

$3.92

In stock

33

PIN

90249-03002-00

—

$4.37

In stock

34

SPRING, TORSION

90508-09007-00

—

$1.88

In stock

35

CIRCLIP (604)

93430-02001-00

—

$6.69

In stock

36

STAY, PLATE

1RC-21682-00-00

—

$32.26

In stock

37

SCREW, ROUND TAPPING

90160-05012-00

—

$6.26

In stock

38

WEIGHT

1RC-2622H-00-00

—

$6.31

In stock

39

BRACKET, LICENSE

1RC-84751-00-00

—

$28.48

In stock

40

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

41

NUT, SELF-LOCKING

95617-06100-00

—

$2.32

In stock

42

REFLECTOR, REAR 1

449-85131-02-00

—

$25.74

In stock

43

NUT, FLANGE(3GM)

95707-05500-00

—

$6.18

In stock

44

NUT, U FLANGE

95604-06200-00

—

$2.35

In stock
