1972 Yamaha LT2M (LT2M) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1972 Yamaha LT2M (LT2M), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

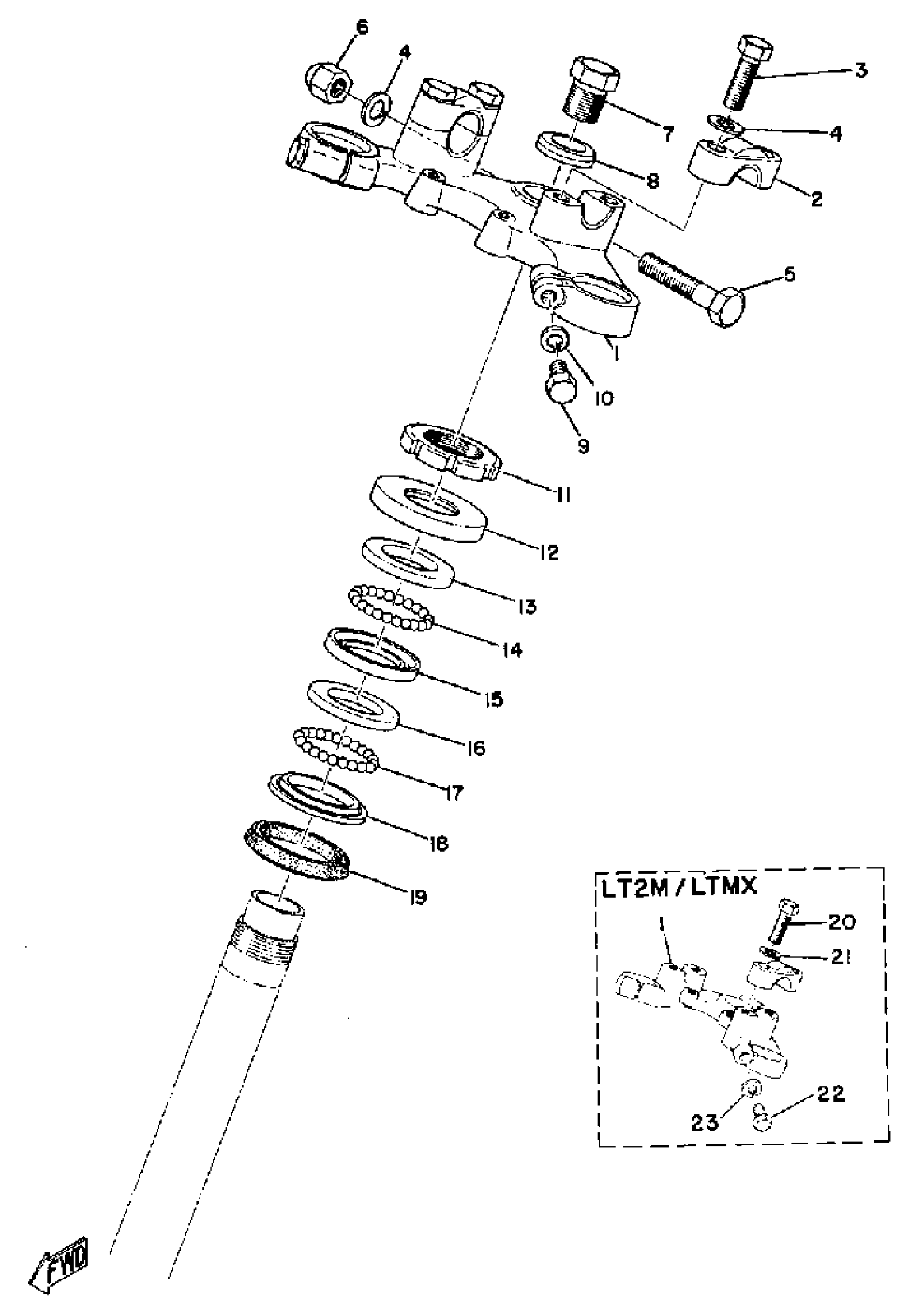

1972 Yamaha LT2M (LT2M) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CROWN, HANDLE

248-23435-03-33

1
Out of stock

1

CROWN, HANDLE

276-23435-01-33

1
Out of stock

2

HOLDER,HANDLE UPR

315-23441-00-93

1
Out of stock

3

BOLT, HEXAGON

97013-08030-00

1

$3.20

In stock

4

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

4

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

5

BOLT

97013-08045-00

—
Out of stock

6

NUT, CROWN

95303-08800-00

1

$7.52

In stock

7

BOLT

90101-14113-00

1
Out of stock

8

WASHER, SPECIAL SHAPE

90209-14022-00

1
Out of stock

9

BOLT, HEXAGON

97013-08030-00

1

$3.20

In stock

10

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

11

NUT

90179-25004-00

1

$20.78

In stock

12

COVER, BALL RACE

122-23416-00-00

1

$6.40

In stock

13

RACE, BALL 1

BP2-23411-00-00

1

$8.40

In stock

14

BALL

93503-16003-00

—

$2.14

In stock

15

RACE, BALL 2

BP2-23412-00-00

—

$5.71

In stock

16

RACE, BALL 2

B6E-23412-00-00

—

$9.71

In stock

17

BALL

93501-04011-00

—
Out of stock

18

RACE, BALL 1

B6E-23411-00-00

—

$7.02

In stock

19

SEAL, DUST

164-23462-00-00

—

$6.42

In stock

20

BOLT (8J7)

97013-10030-00

—

$8.91

In stock

21

YBS67-10 WASHER, SPRING

92990-10100-00

—

$2.43

In stock

22

BOLT (8J7)

97013-10030-00

—

$8.91

In stock

23

YBS67-10 WASHER, SPRING

92990-10100-00

—

$2.43

In stock
