1972 Yamaha LT2M (LT2M) Electrical Diagram

← All diagrams

Find the part on the Electrical diagram for your 1972 Yamaha LT2M (LT2M), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

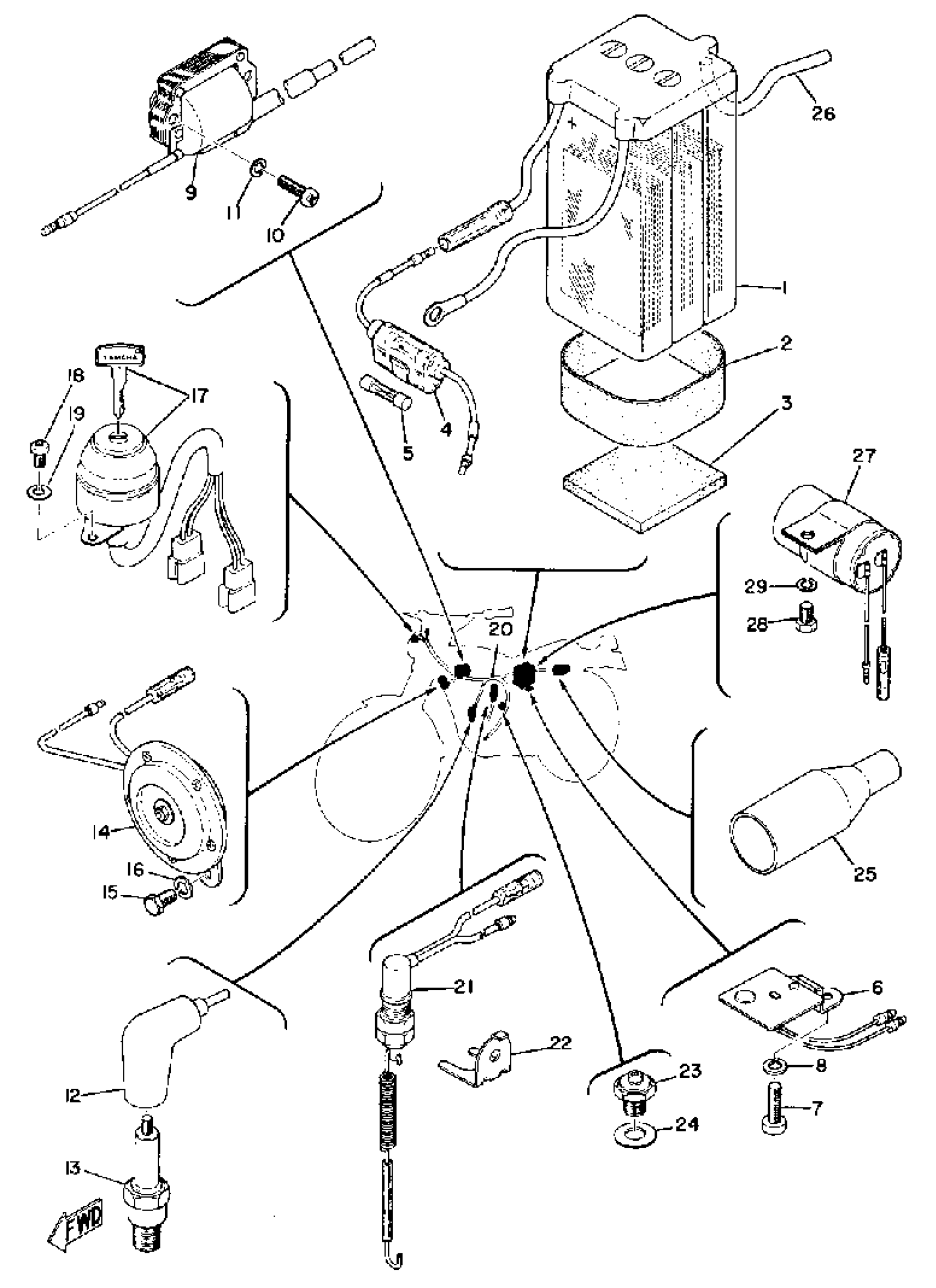

1972 Yamaha LT2M (LT2M) Electrical Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

6N4A4D YUASA BATTERY

6N4-A4DY0-00-00

1
Out of stock

2

BAND, BATTERY

214-82124-00-00

1
Out of stock

3

DAMPER, TANK LOCATING

583-24182-00-00

1

$8.65

In stock

4

FUSE HOLDER ASSY

55K-82150-02-00

1

$30.99

In stock

5

FUSE

1A0-82151-00-00

1
Out of stock

6

RECTIFIER ASSY

315-81970-61-00

1
Out of stock

7

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

8

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

9

IGNITION COIL ASSY

304-82310-30-00

1
Out of stock

10

SCREW, PAN HEAD (76T)

98517-06025-00

1

$3.12

In stock

11

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

12

PLUG CAP ASSY

56J-82370-00-00

1

$56.63

In stock

13

B7HS NGK 4PK

B7H-S0000-00-00

1

$4.95

In stock

13

NGK SPARK PLUG B8HN

NGK-B8HN0-00-00

1
Out of stock

14

HORN

266-83371-12-00

1
Out of stock

15

BOLT (661)

97013-06012-00

—

$4.71

In stock

16

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

17

MAIN SWITCH ASSY

304-82508-20-00

1
Out of stock

18

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

19

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

20

WIRE HARNESS ASSY

305-82590-20-00

1
Out of stock

21

STOP SWITCH ASSY

307-82530-09-00

1
Out of stock

22

STAY, STOP SWITCH

248-82539-00-00

1
Out of stock

23

NEUTRAL SWITCH ASSY

136-82540-03-00

—

$26.20

In stock

24

WASHER, PLATE

90201-12790-00

—

$6.85

In stock

25

COVER, CONNECTER

214-82599-00-00

1
Out of stock

26

PIPE, BREATHER

170-82112-00-00

1
Out of stock

27

FLASHER RELAY ASSY

115-83350-62-00

1
Out of stock

28

BOLT (661)

97013-06012-00

—

$4.71

In stock

29

WASHER, SPRING

92995-06100-00

1

$2.99

In stock
