2009 Suzuki LT-Z50 Rear Wheel Diagram

← All diagrams

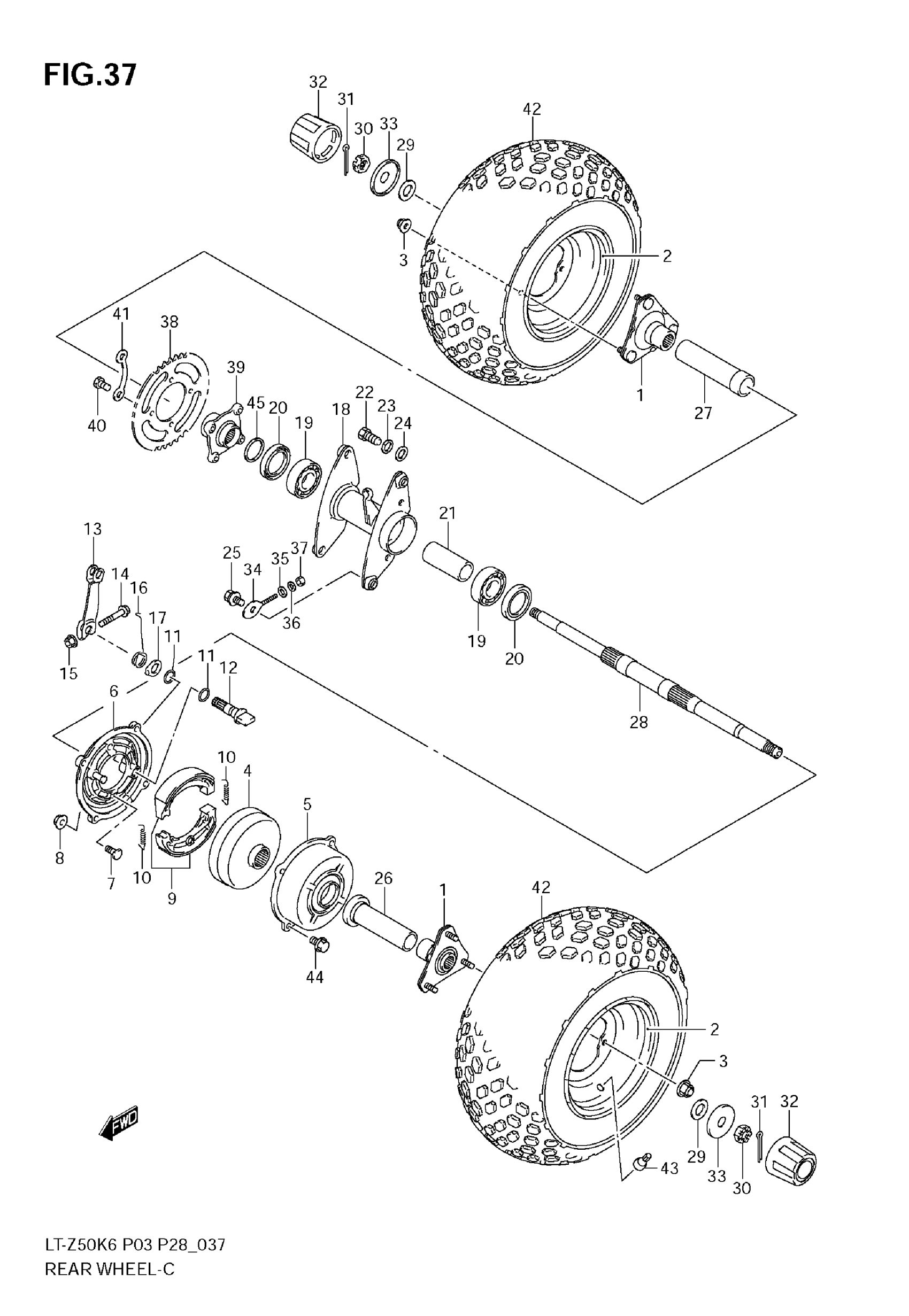

Find the part on the Rear Wheel diagram for your 2009 Suzuki LT-Z50, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2009 Suzuki LT-Z50 Rear Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HUB,REAR WHEEL

64110-43F00

2
Out of stock

2

RIM, REAR WHEEL (7X6.0AT) (SILVER)

65310-43F00-13L

2
Out of stock

2

RIM, REAR WHEEL (7X6.0AT) (WHITE)

65310-43F00-W4P

—
Out of stock

3

NUT

08319-3108A

6
Out of stock

4

DRUM,REAR BRAKE

64121-43F00

1
Out of stock

5

COVER,REAR BRAKE DRUM

64123-43F00

1
Out of stock

6

PANEL,REAR BRAKE ANCHOR

64210-43G00

1
Out of stock

7

BOLT

09119-08091

2
Out of stock

8

NUT

08319-3108A

2
Out of stock

9

SHOE SET, BRAKE

54401-43840

1
Out of stock

10

.SPRING (L:37.8)

09443-07044

2
Out of stock

11

O RING

09280-12012

2

$4.50

In stock

12

CAM,REAR BRAKE

64441-43G00

1
Out of stock

13

LEVER,REAR BRAKE CAM

64451-43F01

1
Out of stock

14

BOLT

09103-06135

1
Out of stock

15

NUT

08316-1006B

1
Out of stock

16

SPRING,RR BRAKE CAM LEVER

64484-43G00

1
Out of stock

17

PLATE,BRAKE LINING INDICATOR

64492-43F00

1
Out of stock

18

HOUSING,REAR AXLE BRG

64720-43G00

1
Out of stock

19

BEARING This part replaces 09262-28043.

09262-28063

2
Out of stock

20

OIL SEAL

09283-35005

2
Out of stock

21

SPACER,RR AXLE BRG

64731-43G00

1
Out of stock

22

BOLT

01500-1020B

2
Out of stock

23

2

$3.00

In stock

23

LOCK WASHER | MODEL K7/K8/K9

09162-10010

2
Out of stock

24

WASHER

08322-0110B

2
Out of stock

25

BOLT

01580-1025B

2
Out of stock

26

SPACER,REAR AXLE,R

64741-43G00

1
Out of stock

27

SPACER,REAR AXLE,L

64750-43G00

1
Out of stock

28

AXLE,REAR

64711-43G00

1
Out of stock

29

WASHER,REAR AXLE

64723-02410

2
Out of stock

30

NUT

08314-4016B

2
Out of stock

31

COTTER PIN

04111-4030A

2
Out of stock

32

CAP, WHEEL CENTER

54725-18A00

2
Out of stock

33

HOLDER, CAP

64726-40B00

2
Out of stock

34

ADJUSTER,CHAIN

61411-43G00

2
Out of stock

35

WASHER

08322-0106B

2
Out of stock

36

WASHER,LOCK

08321-0106B

2
Out of stock

37

NUT

08310-0006B

2
Out of stock

38

SPROCKET,REAR (NT:37)

64511-43G00

1
Out of stock

39

FLANGE,REAR SPROCKET MTG

64611-43F00

1
Out of stock

40

BOLT

09100-08284

4
Out of stock

41

WASHER

09169-08012

2
Out of stock

42

TIRE (AT16X8-7) This part replaces 55110-43F00.

55110-43F10

2
Out of stock

43

VALVE ASSY, WHEEL RIM

43130-24A00

2
Out of stock

44

BOLT, RR BRAKE DRUM COVER

01547-0610B

4
Out of stock

45

RING,SNAP

09380-23001

1
Out of stock
