2002 Suzuki LT-F500F Wiring Harness Diagram

← All diagrams

Find the part on the Wiring Harness diagram for your 2002 Suzuki LT-F500F, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

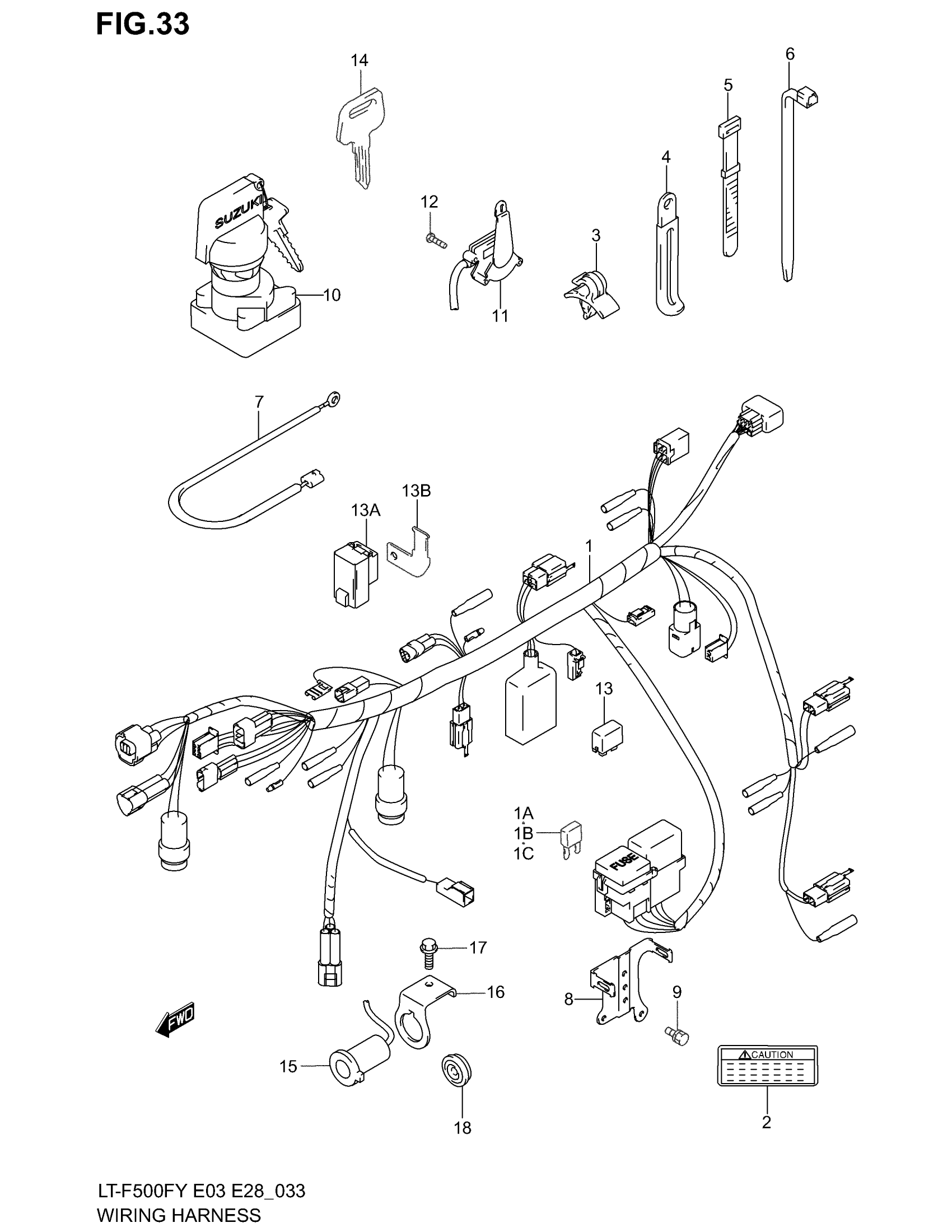

2002 Suzuki LT-F500F Wiring Harness Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HARNESS WIRING | MODEL W/X This part replaces 36610-09F00.

36610-09FV0

1
Out of stock

1

WIRING HARNESS | MODEL Y

36610-09F50

1
Out of stock

1

WIRING HARNESS | MODEL K1

36610-09FA0

1
Out of stock

1

WIRING HARNESS | MODEL K2; Includes Item(s) 1A - 1C

36610-09FE0

1
Out of stock

1A

.FUSE (5A)

09481-05501

1
Out of stock

1B

FUSE (10A)

09481-10501

4
Out of stock

1C

FUSE (20A)

09481-20501

1
Out of stock

2

LABEL, CAUTION MAX AMP | MODEL W/X/Y

38852-09F00

2
Out of stock

2

LABEL, CAUTION MAX AMP | MODEL W/X E28

38852-09F00

2
Out of stock

2

LABEL, CAUTION MAX AMP | MODEL W/X E28

38852-09F10

—
Out of stock

2

LABEL, CAUTION MAX AMP | MODEL Y/K1 E28

38852-09FA0

—
Out of stock

3

CLAMP

09403-16307

2

$2.77

In stock

4

CLAMP (L:60)

09404-06429

4
Out of stock

5

CLAMP

09407-12402

2
Out of stock

6

CLAMP (L:125)

09407-14403

9
Out of stock

6

CLAMP (L:235)

09407-25401

8
Out of stock

6

CLAMP (L:165)

09407-18402

9
Out of stock

7

WIRE, IGNITION COIL

36851-05D00

1
Out of stock

8

BRACKET, FUSE BOX

36744-09F00

1
Out of stock

9

BOLT (5X10)

09117-05001

2
Out of stock

10

SWITCH ASSY,IGN This part replaces 37110-09F00.

37110-05G02

1
Out of stock

11

SWITCH ASSY, REVERSE

37600-09F00

1
Out of stock

12

SCREW This part replaces 02142-05253.

02142-0525B

2
Out of stock

13

RELAY,NEUTRAL START

38730-09F00

1
Out of stock

13A

RELAY ASSY,FUEL PUMP | MODEL K2 This part replaces 38740-26E00.

38740-26E01

1
Out of stock

13B

BRACKET, GEAR IN START | MODEL K2

38741-09F00

1
Out of stock

14

KEY,BLANK (TYPE:C) | OPT

37146-19B00

1
Out of stock

14

KEY,BLANK (TYPE:D) | OPT

37146-19B10

1
Out of stock

14

KEY,BLANK (TYPE:E) | OPT

37146-19B20

1
Out of stock

14

KEY,BLANK (TYPE:F) | OPT

37146-19B30

1
Out of stock

15

TERMINAL, POWER SOURCE | MODEL K1/K2

38850-09F00

1
Out of stock

16

BRACKET, POWER SOURCE | MODEL K1/K2

38855-09F00

1
Out of stock

17

BOLT | MODEL K1/K2 This part replaces 01550-06103.

01550-0610A

1
Out of stock

18

GROMMET, POWER SOURCE | MODEL K1/K2

38854-09F00

1
Out of stock
