2007 Suzuki LT-A500F Right Rear Wheel Diagram

← All diagrams

Find the part on the Right Rear Wheel diagram for your 2007 Suzuki LT-A500F, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

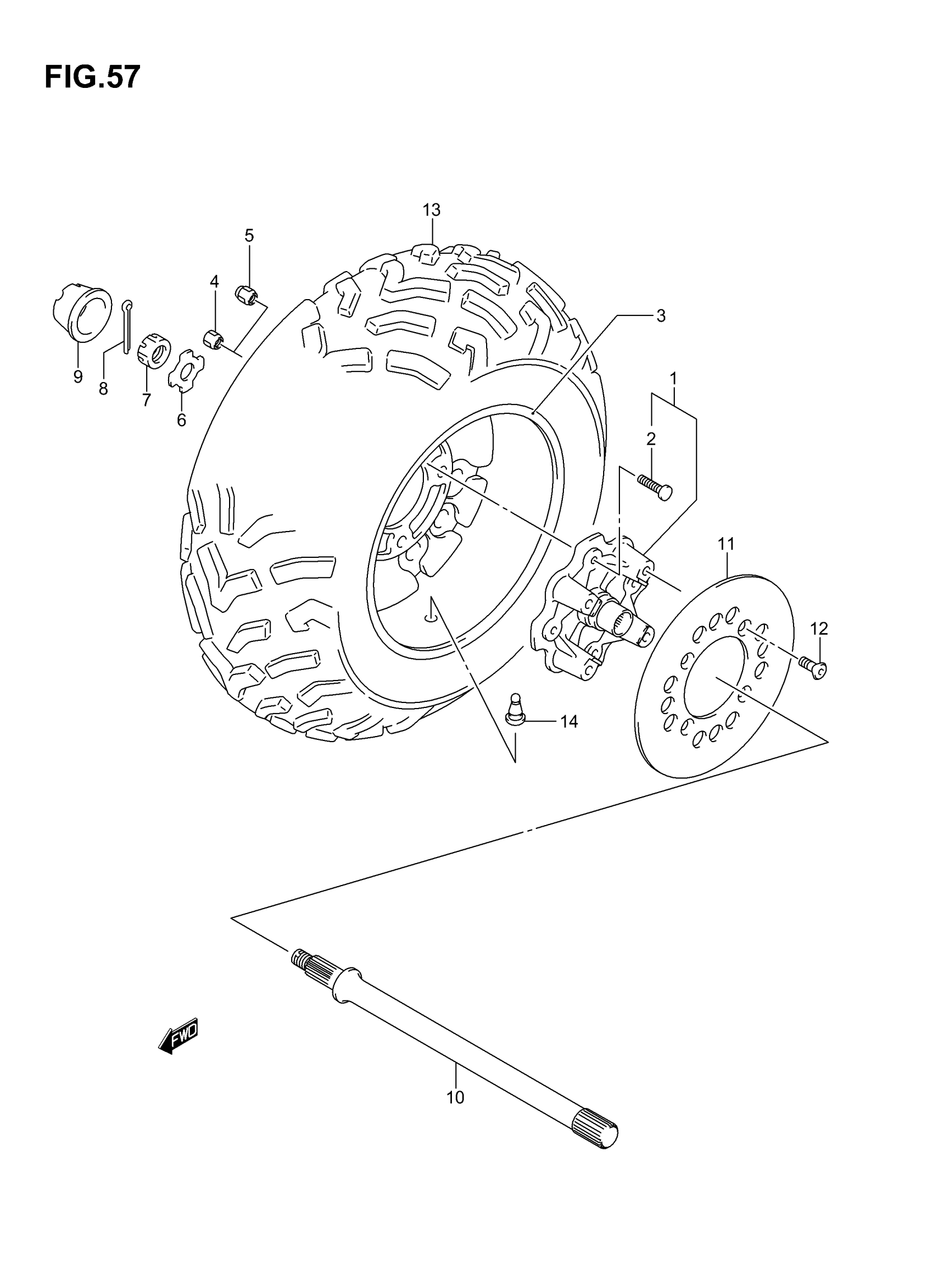

2007 Suzuki LT-A500F Right Rear Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HUB, REAR WHEEL RH | Includes Item(s) 2

64110-38F10

1
Out of stock

2

BOLT (10X30) This part replaces 09119-10049.

09119-10049-XC0

4
Out of stock

3

RIM, REAR WHEEL (12X7.5AT) (SILVER) | MODEL K4 FOR YT8,YT9,YU1,YDH MODEL K5 MODEL K6 FOR 019,YT9,YLG,YKL MODEL K7 FOR YT9,YLG,YKL,YLZ

65311-03G00-12Z

1
Out of stock

3

RIM, REAR WHEEL (12X7.5AT) (SILVER) | MODEL K4/K5 FOR YFR MODEL K6 FOR 3WX MODEL K7 FOR 4YX,YU1

65311-03G10-12Z

1
Out of stock

4

NUT | MODEL K4 FOR YT8,YT9,YU1,YDH MODEL K5/K6/K7

09140-10021

4
Out of stock

5

4

$8.90

In stock

6

WASHER | MODEL K4/K5/K6

64723-09F00

1
Out of stock

6

WASHER | MODEL K7

64723-03G00

1
Out of stock

7

NUT, HUB | MODEL K4/K5/K6

09141-18010

1
Out of stock

7

NUT | MODEL K7 This part replaces 09141-20006.

09141-20008

1
Out of stock

8

PIN, COTTER This part replaces 04111-40408.

04111-4040A

1
Out of stock

9

CAP,WHEEL CENTER

54725-09F01

1
Out of stock

10

AXLE, REAR RH | MODEL K4/K5/K6

64711-03G00

1
Out of stock

10

AXLE, REAR RH | MODEL K7

64711-03G10

1
Out of stock

11

DISC, REAR BRAKE

69211-38F00

1
Out of stock

12

BOLT

09106-08155

4
Out of stock

13

TIRE,REAR | MODEL K4/K5 This part replaces 65110-38F20.

65110-03G30

1
Out of stock

13

TIRE,REAR | MODEL K6 This part replaces 65110-38F30.

65110-38F50

1
Out of stock

13

TIRE,REAR | MODEL K7 This part replaces 65110-03G20.

65110-03G30

1
Out of stock

14

VALVE ASSY, WHEEL RIM (TR412)

43130-24A00

1
Out of stock
