1981 Kawasaki KZ1300-A3 Crankcase Diagram

← All diagrams

Find the part on the Crankcase diagram for your 1981 Kawasaki KZ1300-A3, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

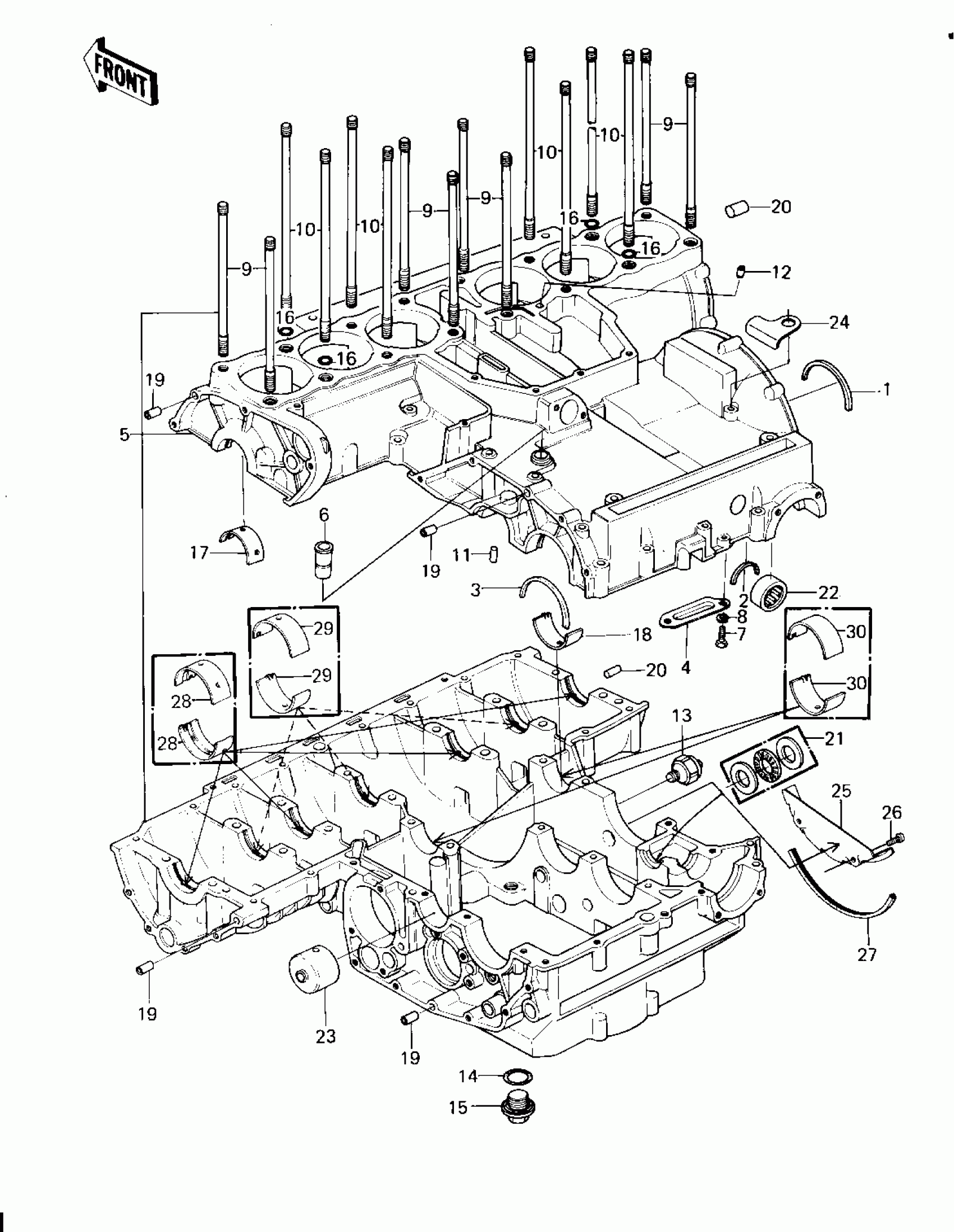

1981 Kawasaki KZ1300-A3 Crankcase Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

—

$11.85

In stock

1

—

$3.94

In stock

2

RING,POSITION

14013-1002

1
Out of stock

3

1

$3.94

In stock

4

RECEIVER-OIL

13045-1002

1
Out of stock

5

CRANKCASE SET

14001-5058

1
Out of stock

5

CRANKCASE SET

14001-5058

1
Out of stock

5

CRANKCASE SET

14001-5058

1
Out of stock

5

SET-CRANKCASE,SILVER

14001-5066

1
Out of stock

6

FITTING,BREATHER

14067-006

1

$19.78

In stock

7

BOLT-UPSET,6X16

112G0616

1
Out of stock

8

WASHER SPRING 6MM

461F0600

1
Out of stock

9

STUD,10X153

92004-062

1
Out of stock

10

STUD,10X195

92004-1019

1
Out of stock

11

PIN,DOWEL,6X16

92042-016

1
Out of stock

12

NOZZLE,BLACK

92062-011

1
Out of stock

13

SWITCH ASY,OIL PRSSUR

16144-006

1
Out of stock

14

O RING,22MM

670B2022

1
Out of stock

15

PLUG,OIL DRAIN

92001-1183

1
Out of stock

16

O RING,12MM

670B2012

1
Out of stock

17

BUSHING,MAIN JOURNAL,BROWN

92028-1105

1
Out of stock

18

BUSHING,MAIN JOURNAL,BROWN

92028-1108

1
Out of stock

19

PIN,DOWEL,6.3X8X14

92042-007

1
Out of stock

20

PIN,DOWEL,6X16

92042-016

1
Out of stock

21

BEARING,N,NTBGW1528

92046-1017

1
Out of stock

22

BEARING,N,TR-22301302

92046-1018

1
Out of stock

23

RACE,DRIVE SHAFT,LH

92048-1008

1
Out of stock

24

CLAMP,CABLE

92037-1152

1
Out of stock

25

BAFFLE

18020-1022

1
Out of stock

26

SCREW PAN HEAD 6X10

220B0610

1
Out of stock

27

SEAL

92093-1040

1
Out of stock

28

BUSHING,MAIN JOURNAL,BLUE

92028-1103

—
Out of stock

28

BUSHING,MAIN JOURNAL,BLACK

92028-1104

—
Out of stock

28

BUSHING,MAIN JOURNAL,BROWN

92028-1105

—
Out of stock

29

BUSHING,MAIN JOURNAL,BLUE

92028-1106

—
Out of stock

29

BUSHING,MAIN JOURNAL,BLACK

92028-1107

—
Out of stock

29

BUSHING,MAIN JOURNAL,BROWN

92028-1108

—
Out of stock

30

BUSHING,MAIN JOURNAL,BROWN

92028-1108

1
Out of stock
