1988 Kawasaki KX500 Rear Hub Diagram

← All diagrams

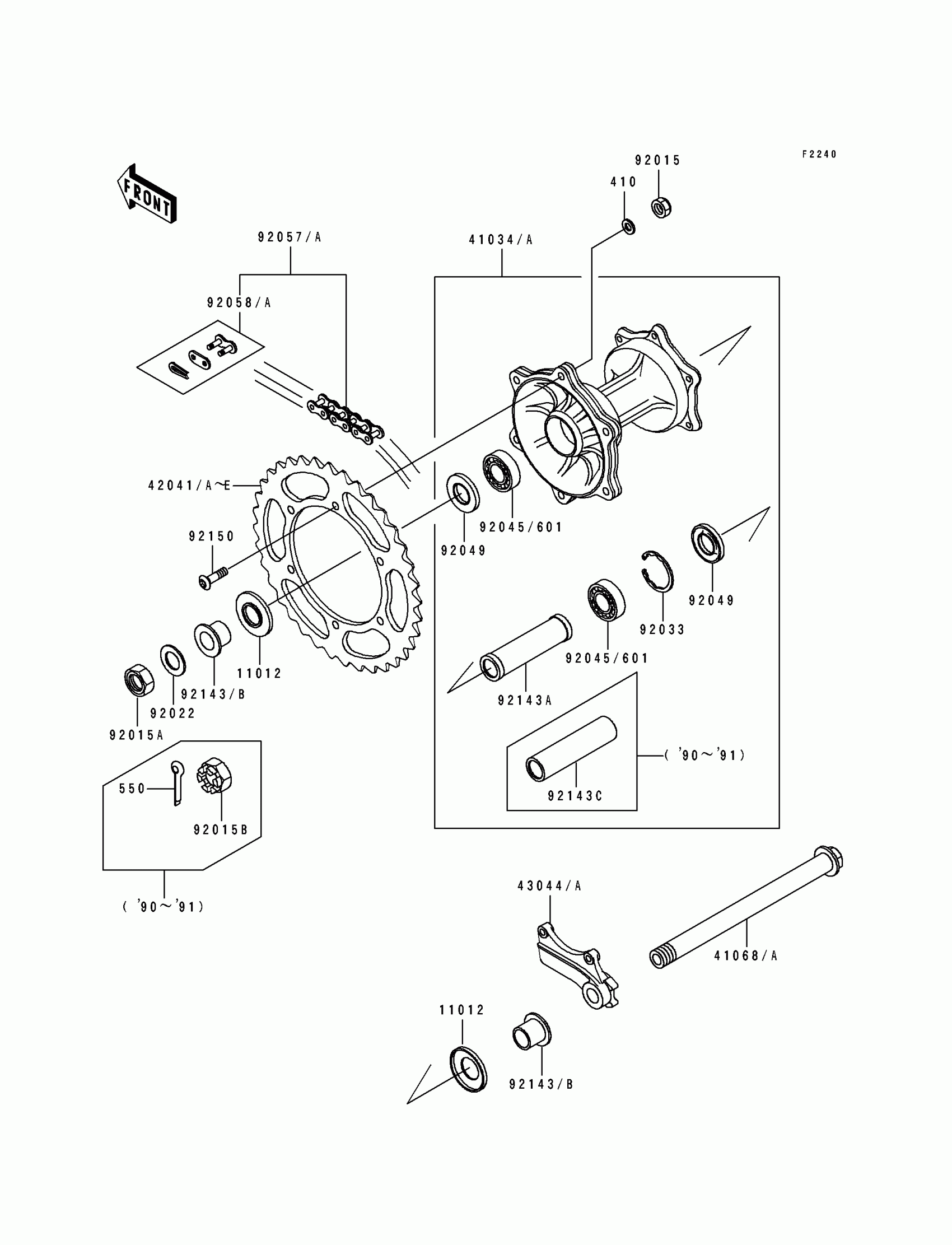

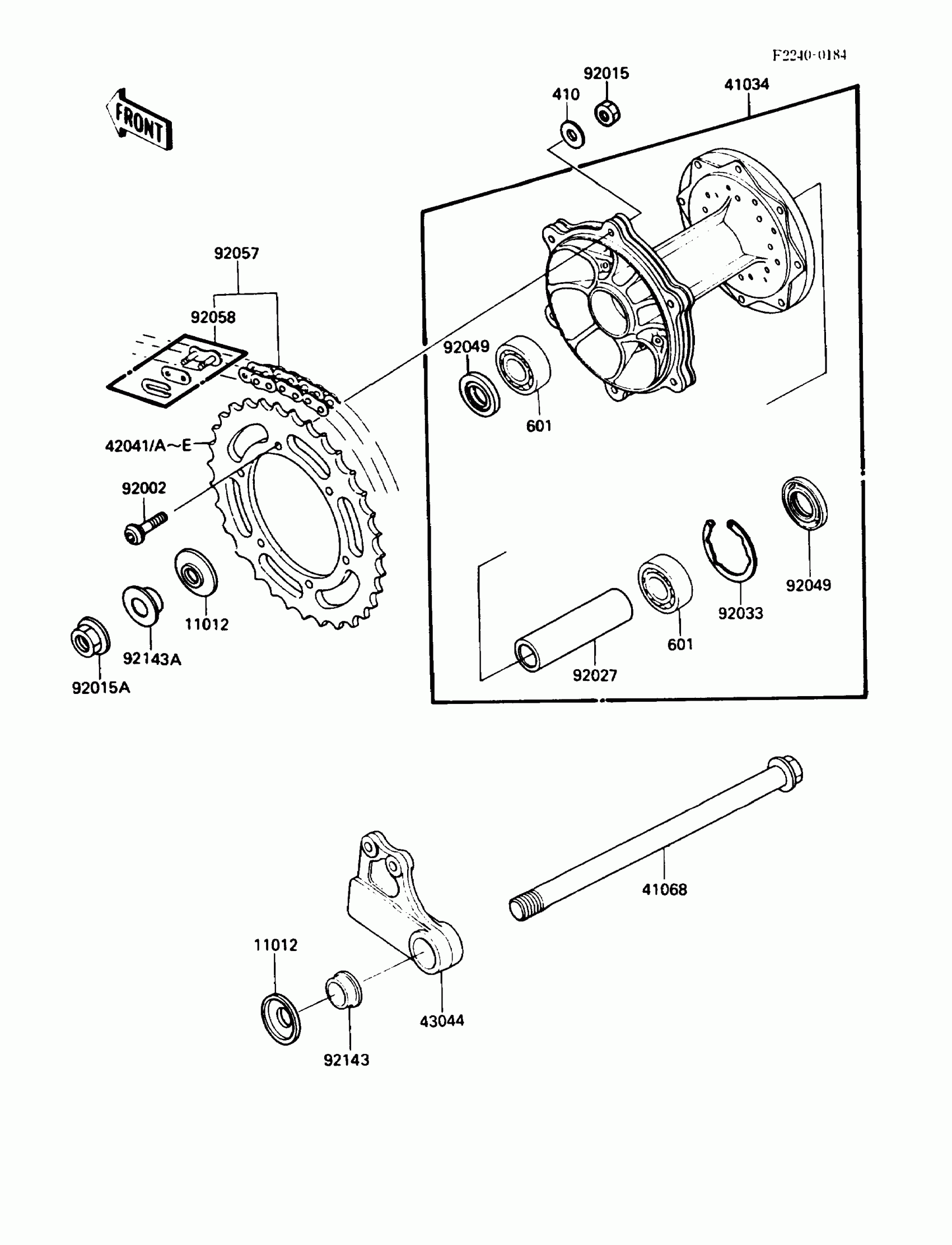

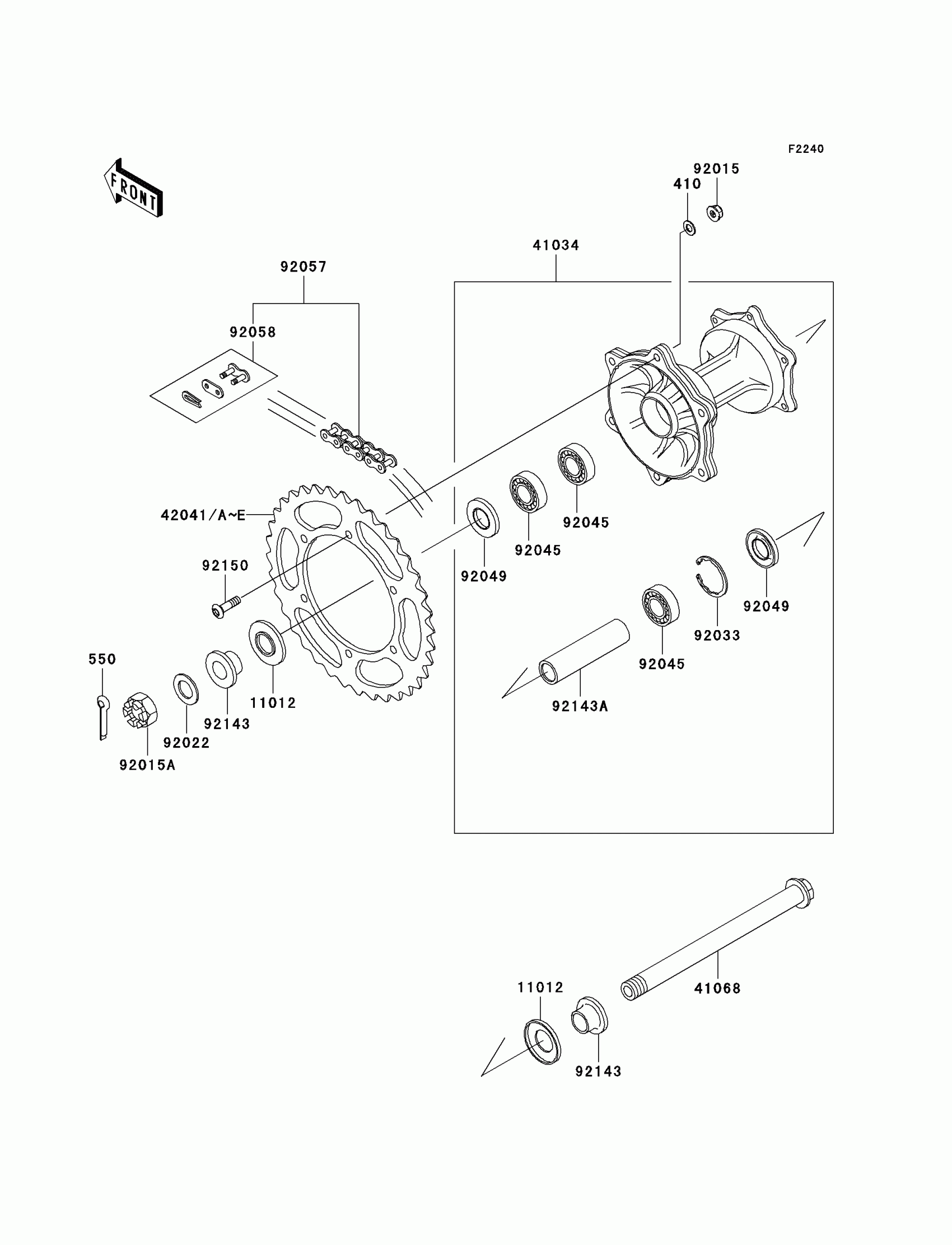

Find the part on the Rear Hub diagram for your 1988 Kawasaki KX500, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1988 Kawasaki KX500 Rear Hub Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11012

CAP,AXLE

11012-1581

1

$5.15

In stock

41034

DRUM-ASSY,REAR BRAKE

41034-1171

1
Out of stock

41068

AXLE,RR

41068-1249

1

$130.41

In stock

42041

SPROCKET-HUB,45T,AL

42041-1154

1
Out of stock

42041A

SPROCKET-HUB,49T,AL

42041-1256

1

$113.11

In stock

42041B

SPROCKET-HUB,48T,AL

42041-1257

1

$141.34

In stock

42041C

SPROCKET-HUB,47T,AL

42041-1258

1

$141.34

In stock

42041D

SPROCKET-HUB,46T,AL

42041-1259

1

$138.73

In stock

42041E

SPROCKET-HUB,47T

42041-1274

1

$80.77

In stock

43044

HOLDER-COMP-CALIPER

43044-1068

1

$168.41

In stock

92002

BOLT,8MM

92002-1387

1

$5.71

In stock

92015

NUT,LOCK,8MM

92015-1124

1
Out of stock

92015A

NUT,20MM

92015-1461

1

$23.66

In stock

92027

1

$59.16

In stock

92033

RING-SNAP,42MM

92033-1041

1

$4.88

In stock

92049

SEAL-OIL,BJNC2 25425

92049-1203

1
Out of stock

92057

1

$167.98

In stock

92058

JOINT-CHAIN,DRIVE

92058-1013

1
Out of stock

92143

COLLAR,REAR AXLE,L=13

92143-1089

1
Out of stock

92143A

COLLAR,REAR AXLE,L=18

92143-1090

1
Out of stock

410

WASHER PLAIN 8MM

410B0800

1
Out of stock

601

1

$33.92

In stock
