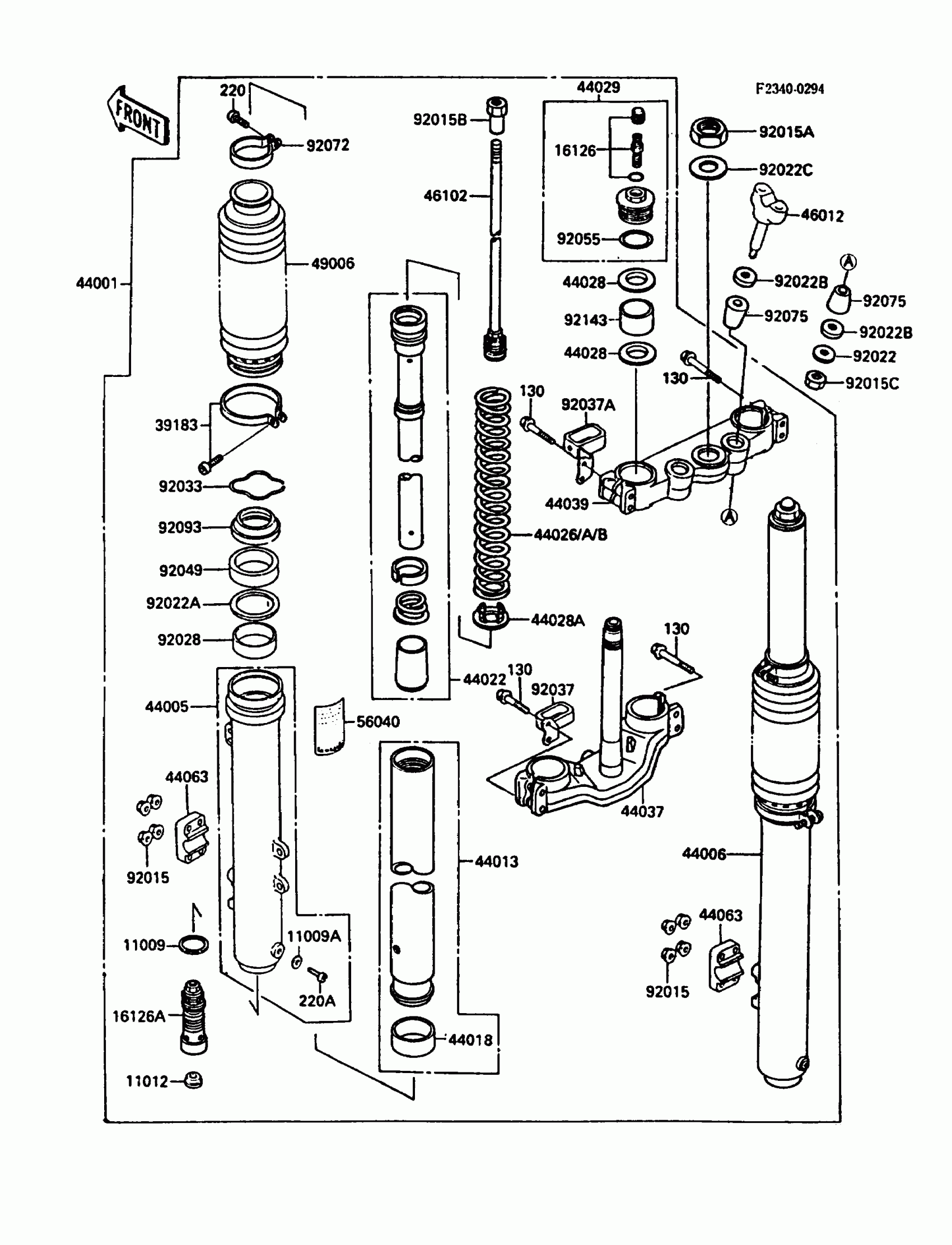

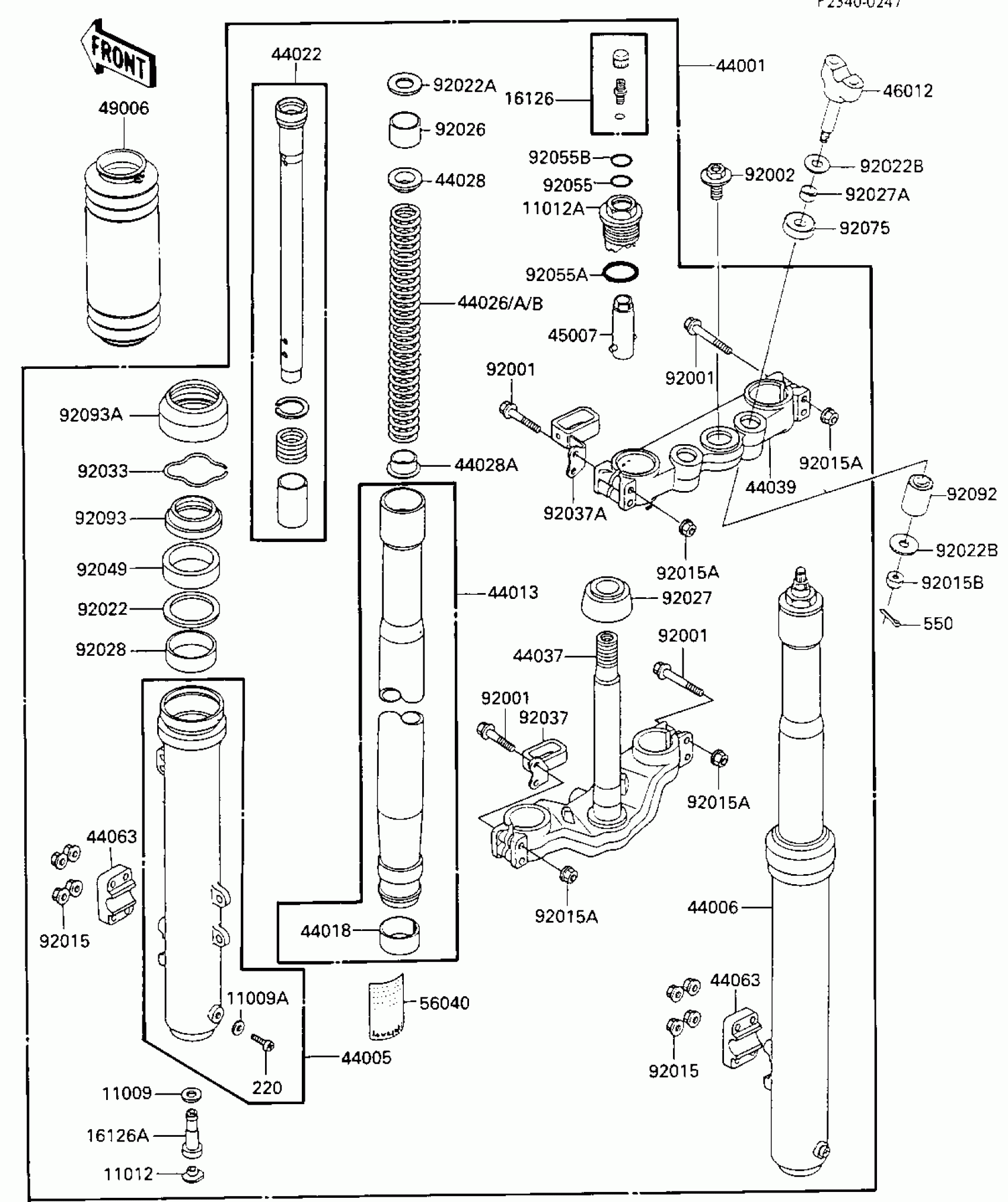

1985 Kawasaki KX500 Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 1985 Kawasaki KX500, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1985 Kawasaki KX500 Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11009

1

$4.85

In stock

11009A

1

$4.12

In stock

11012

CAP,FORK CYLINDER

11012-1381

1

$5.32

In stock

11012A

CAP

11012-1439

1
Out of stock

16126

VALVE,AIR

16126-1052

1

$32.11

In stock

16126A

VALVE,FORK CYLINDER

16126-1134

1
Out of stock

44001

FORK-FRONT

44001-1560

1

$1,269.04

In stock

44005

PIPE-LEFT FORK OUTER

44005-1224

1
Out of stock

44006

1

$290.19

In stock

44013

PIPE-FORK INNER

44013-1223

1

$384.36

In stock

44018

1

$42.35

In stock

44022

CYLINDER-FORK

44022-1176

1

$113.74

In stock

44026

1

$77.73

In stock

44026A

1

$82.54

In stock

44026B

1

$82.54

In stock

44028

GUIDE-FORK SPRING

44028-1010

1

$10.85

In stock

44028A

GUIDE-FORK SPRING

44028-1054

1

$5.53

In stock

44037

HOLDER-FORK UNDER

44037-1177

1

$430.26

In stock

44039

HOLDER-FORK UPPER

44039-1120

1

$238.13

In stock

44063

HOLDER-FRONT AXLE

44063-1008

1

$54.65

In stock

45007

1

$46.44

In stock

46012

HOLDER-HANDLE,LWR

46012-1124

1
Out of stock

49006

BOOT

49006-1178

1

$115.04

In stock

56040

LABEL-WARNING,FRONT FORK

56040-1120

1
Out of stock

92001

BOLT,FLANGED,8X55

92001-1639

1

$8.20

In stock

92002

BOLT,FORK TOP

92002-1399

1
Out of stock

92015

NUT,FLANGED,6MM

92015-1078

1
Out of stock

92015A

NUT,FLANGED,8MM

92015-1485

1

$4.46

In stock

92015B

NUT,LOCK,10MM

92019-021

1

$4.83

In stock

92022

WASHER

92022-1299

1

$6.82

In stock

92022A

WASHER,FORK SPRING

92022-1665

1

$3.49

In stock

92022B

WASHER-HANDLEBAR FIT

92022-196

1
Out of stock

92026

SPACER,FORK SPRING

92026-1247

1
Out of stock

92027

COLLAR,FRONT FORK

92027-1427

1

$79.69

In stock

92027A

COLLAR,10.5X15.1X6

92027-1850

1

$7.20

In stock

92028

BUSHING

92028-1145

1

$20.21

In stock

92033

RING-SNAP

92033-1077

1

$3.94

In stock

92037

CLAMP

92037-1627

1

$24.52

In stock

92037A

CLAMP

92037-1628

1
Out of stock

92049

SEAL-OIL,FORK OUTER TUBE

92049-1295

1
Out of stock

92055

RING-O,FORK

92055-1062

1

$3.72

In stock

92055A

RING-O

92055-1123

1

$4.93

In stock

92055B

RING-O

92055-1288

1
Out of stock

92075

DAMPER,HANDLE HOLDER

92075-1725

1
Out of stock

92092

BUSHING-RUBBER

92092-1053

1

$64.92

In stock

92093

SEAL,FORK DUST

92093-1086

1
Out of stock

92093A

SEAL,FORK

92093-1184

1
Out of stock

220

SCREW PAN HEAD 4X8

220B0408

1
Out of stock

550

PIN-COTTER,2.0X20

550D2020

1
Out of stock
