2025 Kawasaki KLX300SM Muffler Diagram

← All diagrams

Find the part on the Muffler diagram for your 2025 Kawasaki KLX300SM, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

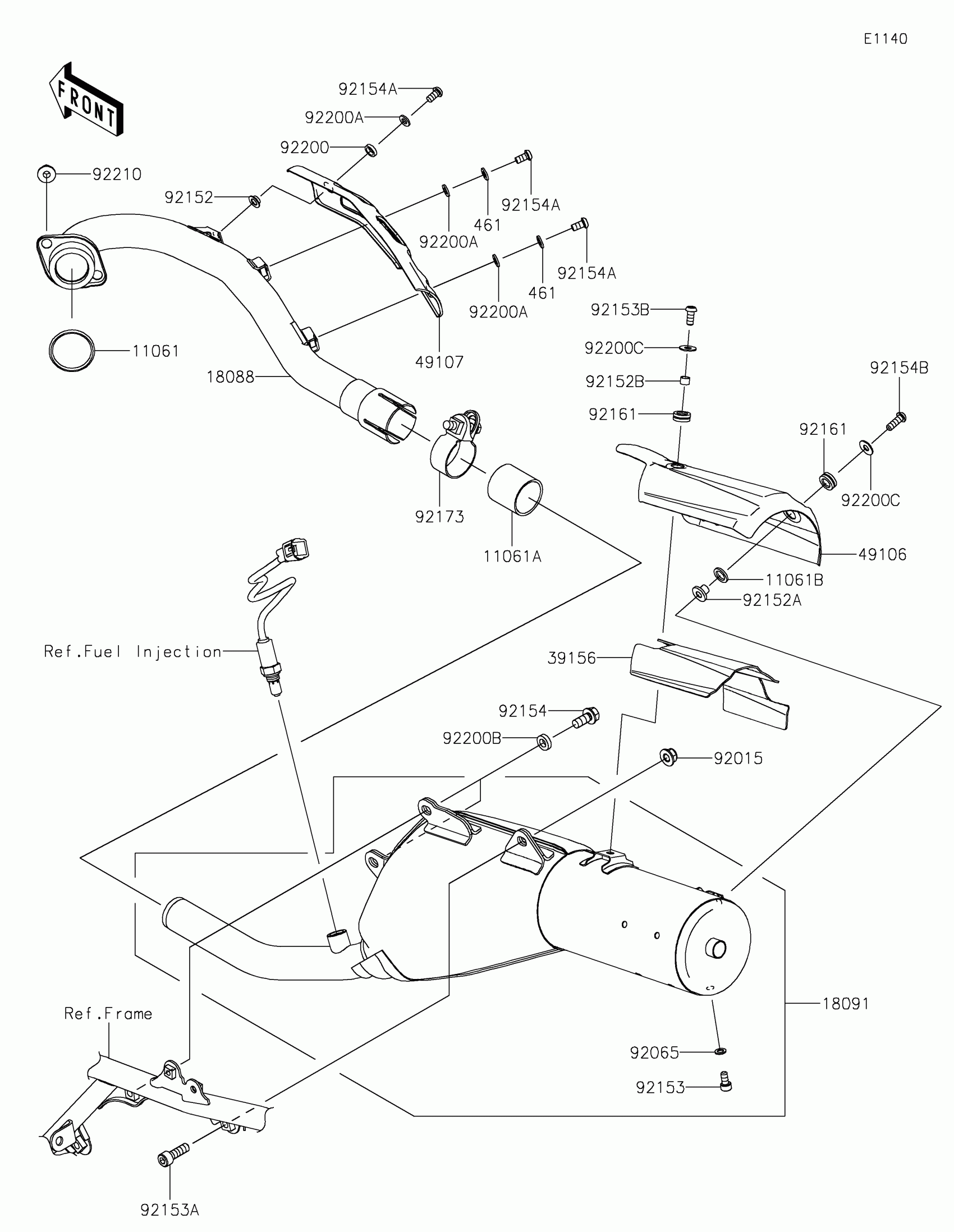

2025 Kawasaki KLX300SM Muffler Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11061

GASKET,EX PIPE

11061-0027

1

$6.05

In stock

11061A

1

$13.05

In stock

11061B

GASKET

11061-1398

1

$1.69

In stock

18088

PIPE-EXHAUST

18088-1475

1

$154.19

In stock

18091

BODY-COMP-MUFFLER

18091-1294

1

$854.47

In stock

39156

PAD,MUFFLER COVER

39156-2880

1

$22.76

In stock

49106

COVER-MUFFLER

49106-0856

1

$220.71

In stock

49107

COVER-EXHAUST PIPE

49107-0826

1

$55.13

In stock

92015

NUT,8MM

92015-1432

1

$5.21

In stock

92065

GASKET

92065-096

1

$3.69

In stock

92152

COLLAR,6.2X8.5X13

92152-2662

1

$4.47

In stock

92152A

COLLAR

92152-2814

1

$2.46

In stock

92152B

COLLAR,6.5X8.5X6

92152-2817

1

$3.90

In stock

92153

BOLT,SOCKET,6X12

92153-1347

1
Out of stock

92153A

BOLT,SOCKET,8X25

92153-1350

1
Out of stock

92153B

BOLT,SOCKET,6X14

92153-1886

1

$2.42

In stock

92154

BOLT-FLANGED,8X14

92154-3782

1

$1.66

In stock

92154A

BOLT,SOCKET,6X11.5

92154-4087

1

$1.03

In stock

92154B

BOLT,SOCKET,6X18

92154-4279

1

$1.39

In stock

92161

DAMPER

92161-1475

1

$4.23

In stock

92173

CLAMP,38MM

92173-0997

1

$22.61

In stock

92200

WASHER,8.8X12.5X3

92200-2306

1

$5.46

In stock

92200A

WASHER,6.2X12X1.6

92200-2320

1

$0.69

In stock

92200B

WASHER,8.1X15X4.0

92200-2482

1

$3.49

In stock

92200C

WASHER,6.5X16X1.0

92200-3712

1
Out of stock

92210

NUT,8MM

92210-0076

1
Out of stock

461

1

$0.97

In stock
