2025 Kawasaki KLX300SM Engine Cover Diagram

← All diagrams

Find the part on the Engine Cover diagram for your 2025 Kawasaki KLX300SM, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

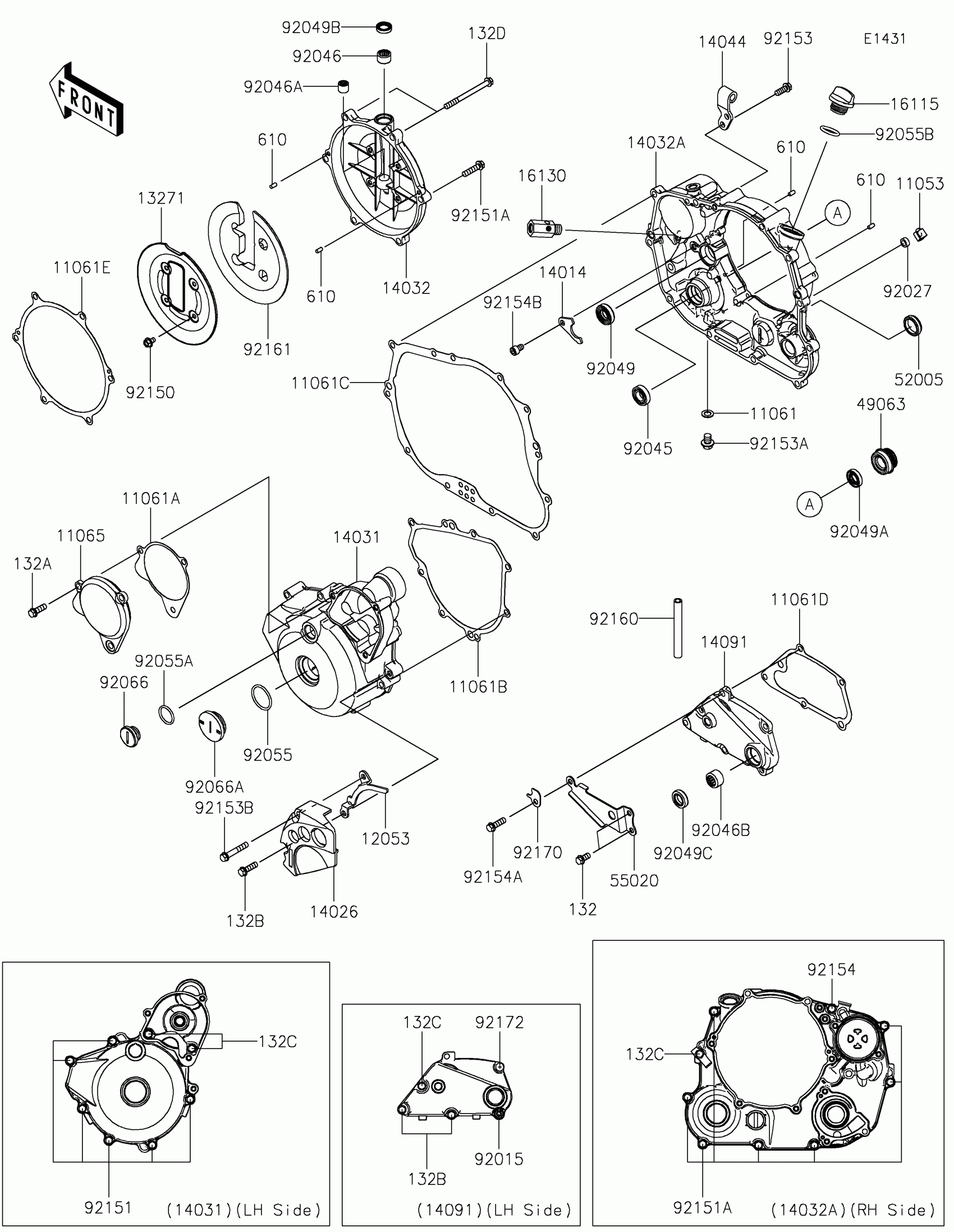

2025 Kawasaki KLX300SM Engine Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11053

BRACKET

11053-1656

1

$8.19

In stock

11061

GASKET,8.2X14X1.0

11061-0418

1

$5.15

In stock

11061A

GASKET,CAP

11061-1475

1

$7.65

In stock

11061B

1

$19.26

In stock

11061C

1

$37.45

In stock

11061D

1

$11.16

In stock

11061E

1

$12.55

In stock

11065

CAP,GENERATOR COVER

11065-0274

1

$29.01

In stock

12053

GUIDE-CHAIN

12053-1337

1

$12.36

In stock

13271

PLATE

13271-1567

1

$47.22

In stock

14014

PLATE-POSITION

14014-0567

1
Out of stock

14026

COVER-CHAIN

14026-0027

1

$31.04

In stock

14031

COVER-GENERATOR

14031-0110

1

$178.96

In stock

14032

COVER-CLUTCH,OUTER

14032-0004

1

$56.05

In stock

14032A

COVER-CLUTCH

14032-0684

1

$169.20

In stock

14044

HOLDER-CABLE

14044-1078

1

$7.36

In stock

14091

COVER

14091-0019

1

$52.99

In stock

16115

CAP-OIL FILLER

16115-1053

1

$9.67

In stock

16130

VALVE-ASSY-RELIEF

16130-0002

1

$23.95

In stock

49063

SEAL-MECHANICAL

49063-1055

1

$18.61

In stock

52005

GAUGE,OIL LEVEL

52005-1009

1

$14.45

In stock

55020

1

$14.17

In stock

92015

NUT,FLANGED,6MM

92015-1367

1

$2.93

In stock

92027

COLLAR,6.5X10.5X4.5

92027-1885

1

$5.42

In stock

92045

BEARING-BALL,6901

92045-1246

1

$26.96

In stock

92046

1

$12.37

In stock

92046A

BEARING-NEEDLE

92046-0042

1

$14.46

In stock

92046B

BEARING-NEEDLE,HK1312

92046-1148

1
Out of stock

92049

SEAL-OIL

92049-1191

1
Out of stock

92049A

SEAL-OIL,SC 12X22X5

92049-1228

1
Out of stock

92049B

SEAL-OIL,AG0353-F0

92049-1262

1
Out of stock

92049C

SEAL-OIL

92049-1559

1
Out of stock

92055

RING-O,27.7X2.4

92055-091

1

$4.93

In stock

92055A

RING-O,20X2

92055-1146

1

$6.82

In stock

92055B

RING-O

92055-1777

1

$1.02

In stock

92066

PLUG

92066-0967

1

$16.24

In stock

92066A

PLUG

92066-0968

1

$18.36

In stock

92150

BOLT,5X8

92150-1406

1

$3.56

In stock

92151

BOLT,6X40

92151-1131

1

$3.87

In stock

92151A

1

$2.06

In stock

92153

BOLT,6X16

92153-0695

1
Out of stock

92153A

BOLT,FLANGED,8X10

92153-1342

1
Out of stock

92153B

BOLT,FLANGED,6X35

92153-1351

1
Out of stock

92154

BOLT,FLANGED,6X25

92154-0490

1

$1.66

In stock

92154A

BOLT,FLANGED,6X20

92154-3945

1

$0.85

In stock

92154B

BOLT,SOCKET,6X10

92154-4072

1

$1.93

In stock

92160

DAMPER

92160-1866

1

$2.68

In stock

92161

DAMPER

92161-1182

1

$47.22

In stock

92170

CLAMP

92170-1785

1

$2.49

In stock

92172

SCREW,6X16

92172-0223

1

$1.81

In stock

132

1

$1.81

In stock

132A

1

$1.75

In stock

132B

1

$0.94

In stock

132C

1

$1.81

In stock

132D

1

$3.51

In stock

610

ROLLER,4X8

610A0408

1

$3.43

In stock
