2007 Kawasaki KLX250S Valve Diagram

← All diagrams

Find the part on the Valve diagram for your 2007 Kawasaki KLX250S, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

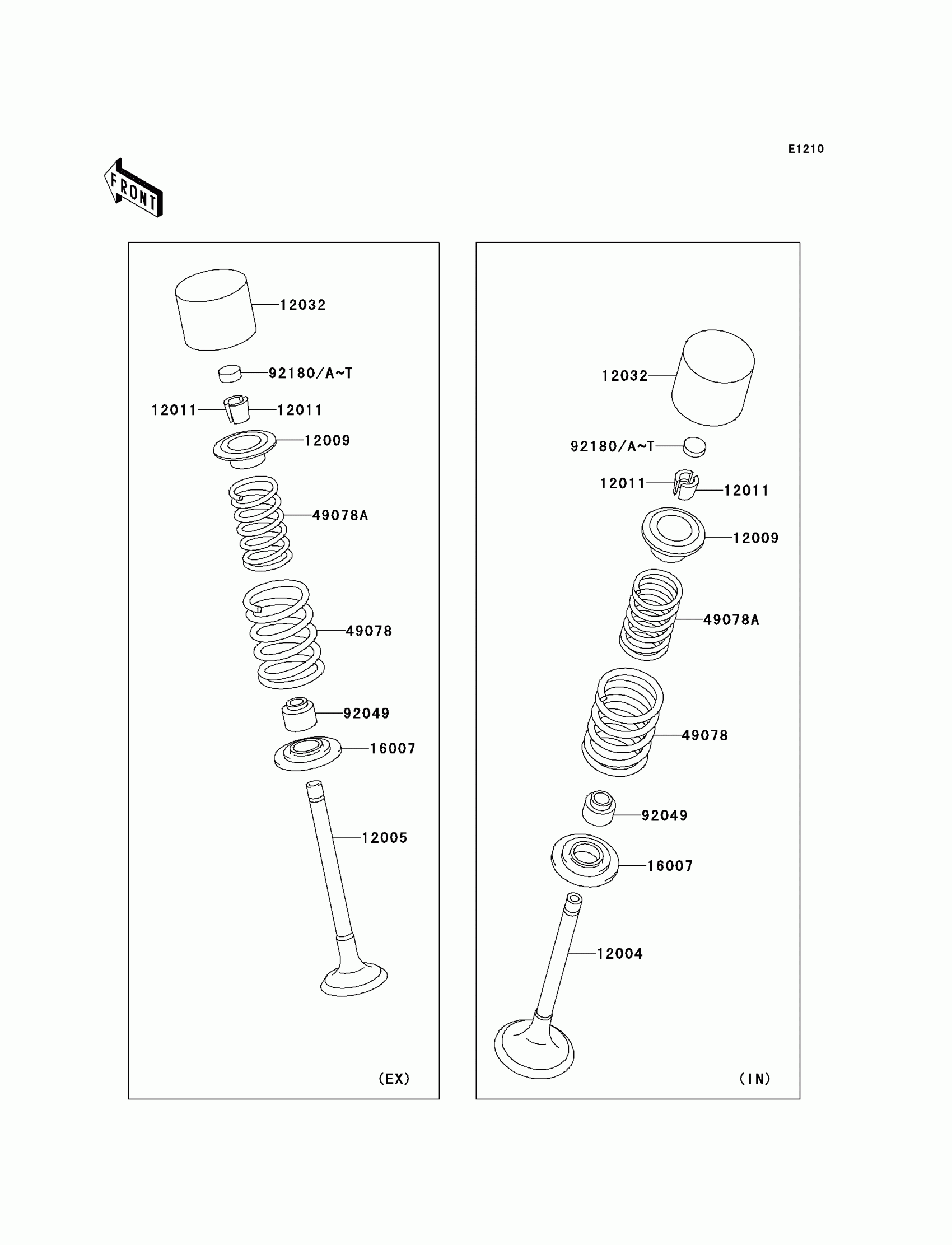

2007 Kawasaki KLX250S Valve Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

12004

VALVE-INTAKE

12004-1111

1
Out of stock

12005

VALVE-EXHAUST

12005-0029

1
Out of stock

12009

1

$10.25

In stock

12011

COLLET

12011-1053

1

$4.34

In stock

12032

TAPPET

12032-1058

1

$49.57

In stock

16007

SEAT-SPRING

16007-1163

1

$23.01

In stock

49078

1

$14.00

In stock

49078A

1

$11.67

In stock

92049

SEAL-OIL,VSB 4.3 7.5 5.3 8.3

92049-1349

1
Out of stock

92180

SHIM,T=2.50

92180-1014

—

$14.27

In stock

92180A

SHIM,T=2.55

92180-1016

—

$14.27

In stock

92180B

SHIM,T=2.60

92180-1018

—

$16.98

In stock

92180C

SHIM,T=2.65

92180-1020

—

$16.98

In stock

92180D

SHIM,T=2.70

92180-1022

—

$16.98

In stock

92180E

SHIM,T=2.75

92180-1024

—

$16.98

In stock

92180F

SHIM,T=2.80

92180-1026

—

$14.27

In stock

92180G

SHIM,T=2.85

92180-1028

—

$14.27

In stock

92180H

SHIM,T=2.90

92180-1030

—

$16.98

In stock

92180I

SHIM,T=2.95

92180-1032

—

$16.98

In stock

92180J

SHIM,T=3.00

92180-1034

—

$16.98

In stock

92180K

SHIM,T=3.05

92180-1036

—

$16.98

In stock

92180L

SHIM,T=3.10

92180-1038

—

$16.98

In stock

92180M

SHIM,T=3.15

92180-1040

—

$16.98

In stock

92180N

SHIM,T=3.20

92180-1042

—

$16.98

In stock

92180O

SHIM,T=3.25

92180-1044

—

$16.98

In stock

92180P

SHIM,T=3.30

92180-1046

—

$16.98

In stock

92180Q

SHIM,T=3.35

92180-1048

—

$14.27

In stock

92180R

SHIM,T=3.40

92180-1050

—

$16.98

In stock

92180S

SHIM,T=3.45

92180-1052

—

$16.98

In stock

92180T

SHIM,T=3.50

92180-1054

—

$16.98

In stock
