2025 Kawasaki KLX230SM ABS Muffler Diagram

← All diagrams

Find the part on the Muffler diagram for your 2025 Kawasaki KLX230SM ABS, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

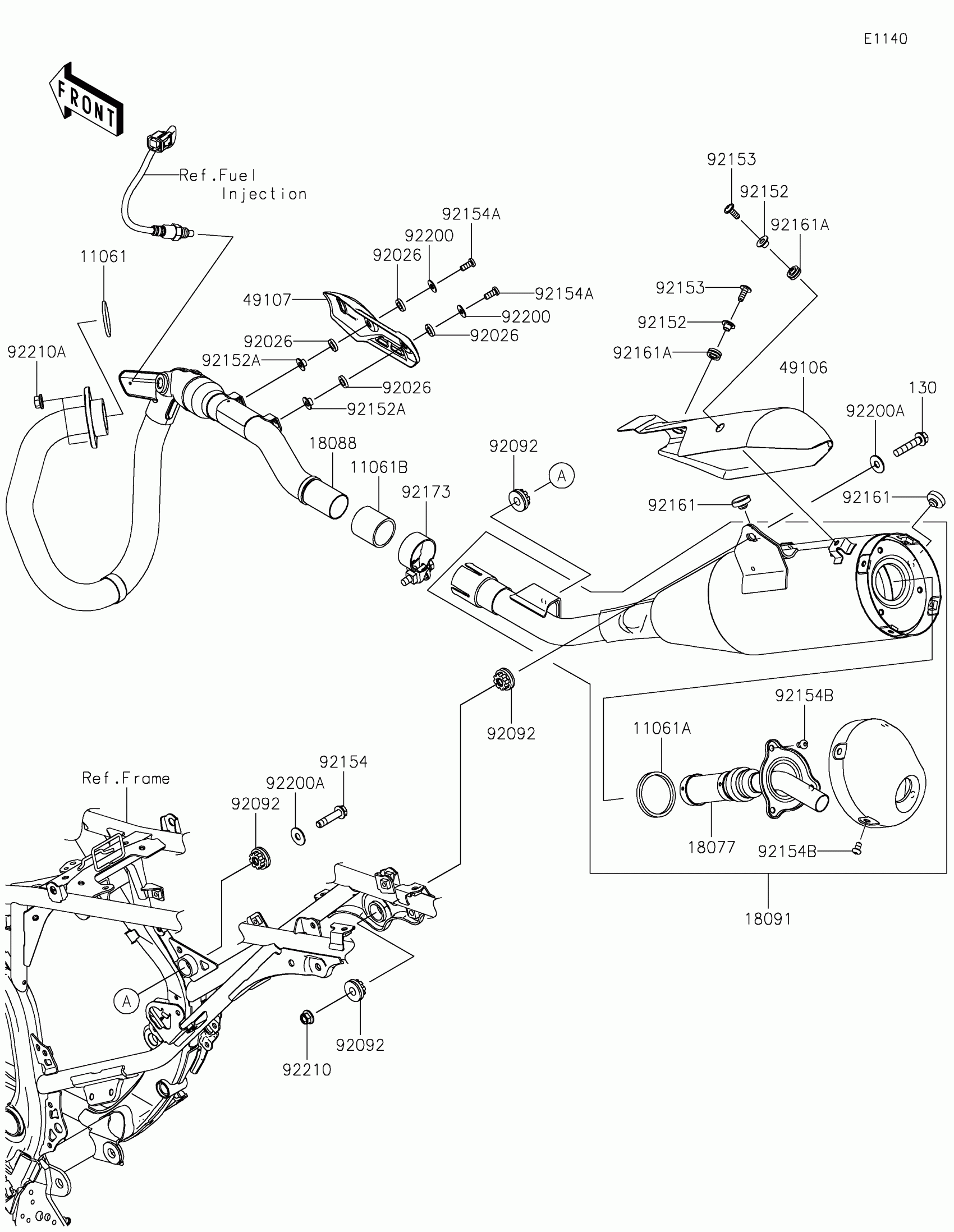

2025 Kawasaki KLX230SM ABS Muffler Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11061

GASKET,EX PIPE

11061-0027

1

$6.05

In stock

11061A

GASKET,J/P-SILENCER

11061-0174

1

$7.69

In stock

11061B

1

$13.06

In stock

18077

ARRESTER-SPARK

18077-0046

1

$225.33

In stock

18088

PIPE-EXHAUST

18088-1746

1

$350.44

In stock

18091

BODY-COMP-MUFFLER

18091-1305

1

$550.24

In stock

49106

COVER-MUFFLER

49106-0888

1

$76.27

In stock

49107

COVER-EXHAUST PIPE

49107-0882

1

$53.57

In stock

92026

SPACER,8.7X15.2X3

92026-0868

1

$1.78

In stock

92092

BUSHING-RUBBER

92092-0018

1

$9.15

In stock

92152

COLLAR,6.3X8.3X16

92152-1602

1
Out of stock

92152A

COLLAR,6.3X8.3X6.2

92152-2586

1

$7.41

In stock

92153

BOLT,SOCKET,6X16

92153-0817

1
Out of stock

92154

BOLT,FLANGED,8X36

92154-1301

1

$3.49

In stock

92154A

BOLT,6X14

92154-3955

1

$2.12

In stock

92154B

BOLT,SOCKET,6X10

92154-4336

1

$2.03

In stock

92161

DAMPER,MUFFLER

92161-1284

1

$5.39

In stock

92161A

DAMPER

92161-1475

1

$4.23

In stock

92173

CLAMP

92173-2189

1

$7.64

In stock

92200

WASHER,6.5X16X1

92200-1974

1

$3.29

In stock

92200A

WASHER,8.5X22X1.5

92200-1975

1

$3.17

In stock

92210

NUT,LOCK,FLANGED,8MM

92210-0140

1
Out of stock

92210A

NUT,8MM

92210-2207

1

$1.14

In stock

130

BOLT-FLANGED,8X40

130CA0840

1

$1.29

In stock
