2025 Kawasaki KLX230SM ABS Engine Cover Diagram

← All diagrams

Find the part on the Engine Cover diagram for your 2025 Kawasaki KLX230SM ABS, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

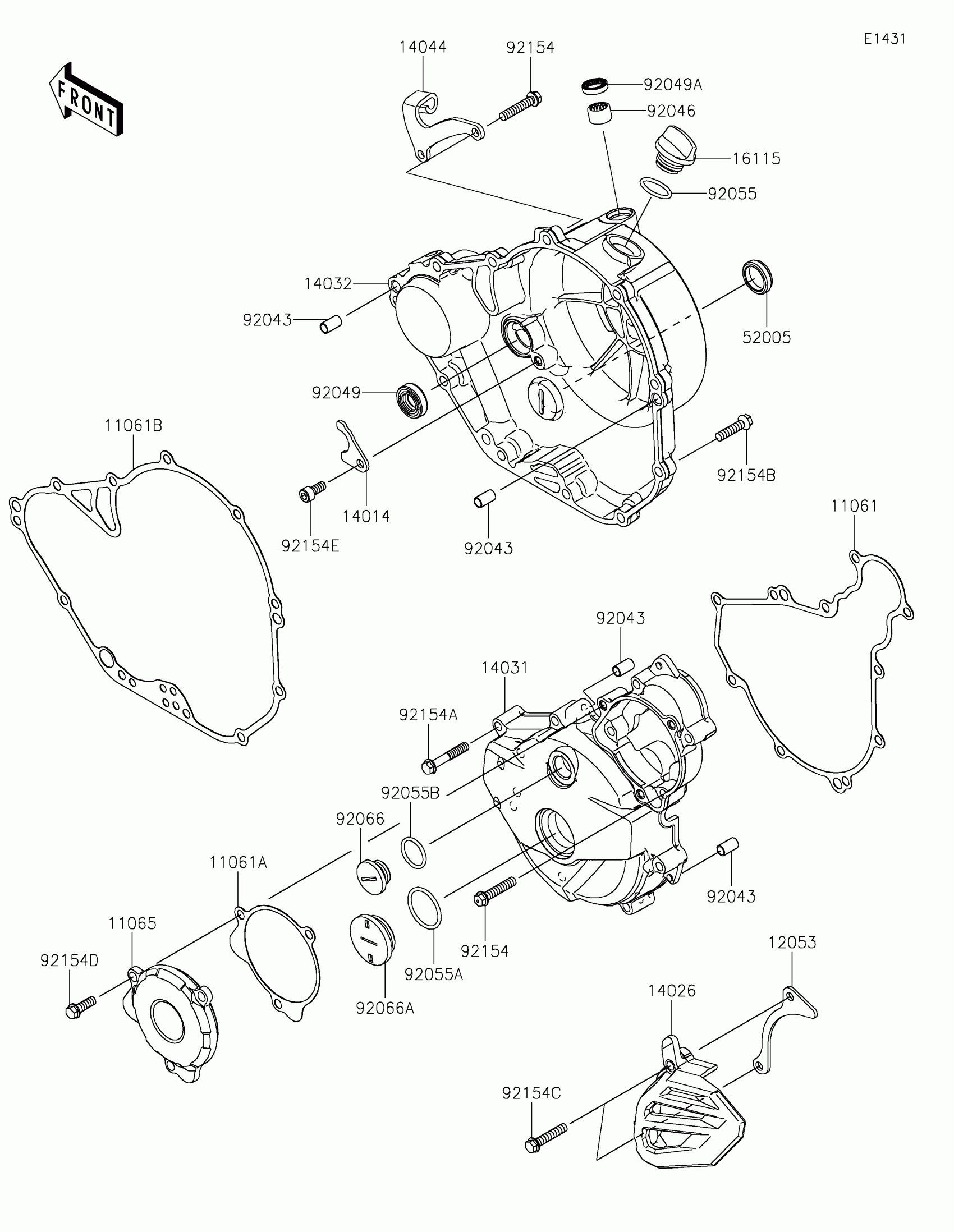

2025 Kawasaki KLX230SM ABS Engine Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11061

1

$31.00

In stock

11061A

1

$7.12

In stock

11061B

GASKET,CLUTCH COVER

11061-1301

1

$39.41

In stock

11065

CAP,GENERATOR COVER

11065-1412

1

$41.83

In stock

12053

GUIDE-CHAIN

12053-0272

1

$3.64

In stock

14014

PLATE-POSITION

14014-0567

1
Out of stock

14026

COVER-CHAIN

14026-0146

1

$34.25

In stock

14031

COVER-GENERATOR

14031-0656

1

$123.08

In stock

14032

COVER-CLUTCH

14032-0692

1

$152.57

In stock

14044

HOLDER-CABLE

14044-0579

1

$12.12

In stock

16115

CAP-OIL FILLER

16115-1053

1

$9.67

In stock

52005

GAUGE,OIL LEVEL

52005-1009

1

$14.45

In stock

92043

PIN,6.2X8X14

92043-1741

1

$2.95

In stock

92046

1

$12.37

In stock

92049

SEAL-OIL

92049-1191

1
Out of stock

92049A

SEAL-OIL,AG0353-F0

92049-1262

1
Out of stock

92055

RING-O,19.8MM

92055-0844

1
Out of stock

92055A

RING-O,27.7X2.4

92055-091

1

$4.93

In stock

92055B

RING-O,20X2

92055-1786

1

$8.03

In stock

92066

PLUG,COVER

92066-0991

1

$14.00

In stock

92066A

PLUG,30X8

92066-0993

1

$17.76

In stock

92154

BOLT,FLANGED,6X30

92154-4061

1

$1.22

In stock

92154A

BOLT,FLANGED,6X35

92154-7465

1

$1.63

In stock

92154B

BOLT,FLANGED,6X25

92154-7466

1

$2.59

In stock

92154C

BOLT,FLANGED,6X30

92154-7469

1

$1.08

In stock

92154D

BOLT,FLANGED,6X18

92154-7470

1

$1.02

In stock

92154E

BOLT,SOCKET,6X14

92154-7476

1

$3.54

In stock
