2025 Kawasaki KLX230SM ABS Crankcase Diagram

← All diagrams

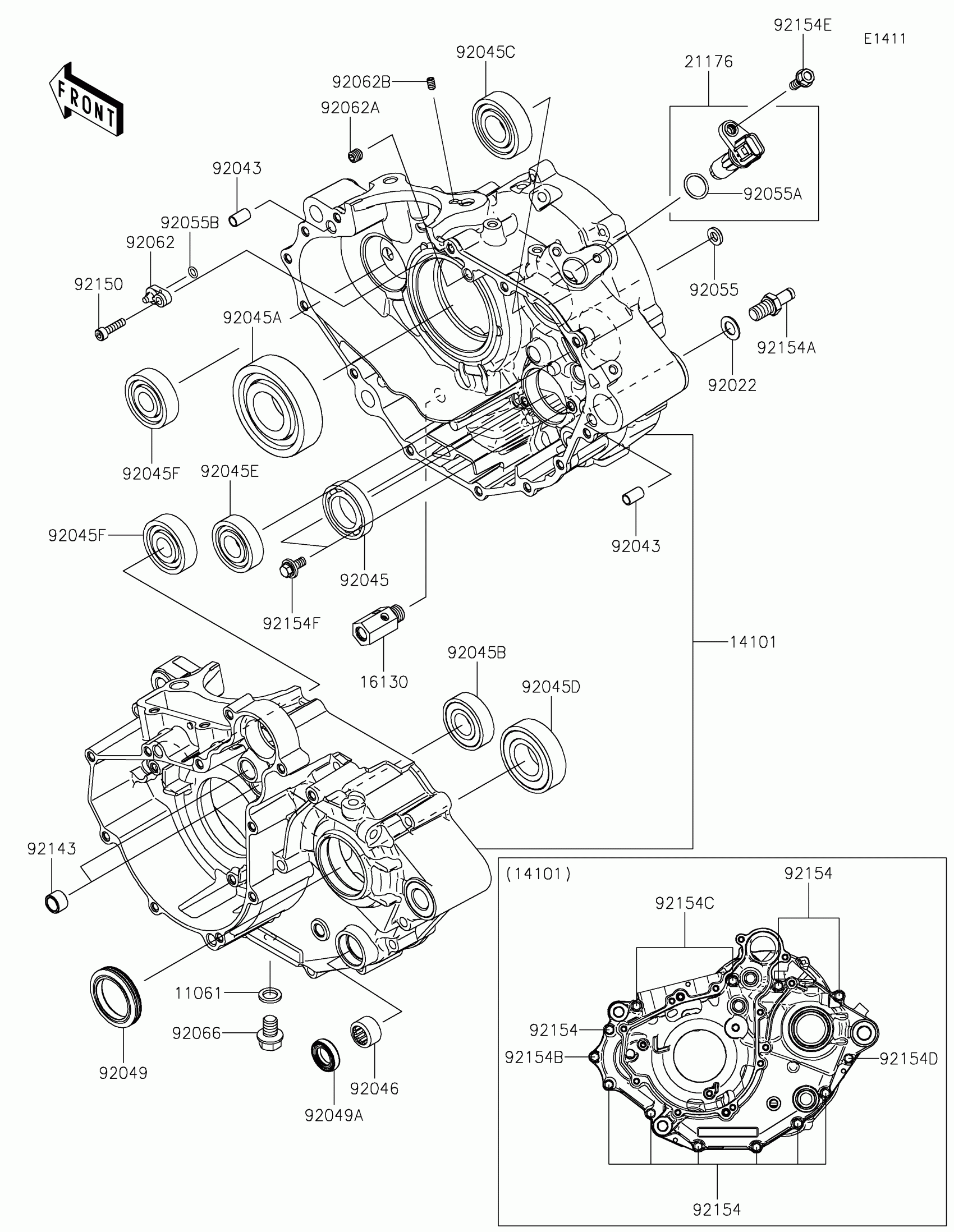

Find the part on the Crankcase diagram for your 2025 Kawasaki KLX230SM ABS, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2025 Kawasaki KLX230SM ABS Crankcase Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11061

GASKET,10.5X16X2

11061-0222

1

$4.44

In stock

14101

SET-CRANKCASE

14101-0053

1

$273.73

In stock

16130

VALVE-ASSY-RELIEF

16130-0002

1

$23.95

In stock

21176

SENSOR,SPEED

21176-0894

1

$183.12

In stock

92022

1

$4.17

In stock

92043

PIN,6.2X8X14

92043-1741

1

$2.95

In stock

92045

1

$24.19

In stock

92045A

BEARING-BALL,6306CM

92045-0907

1

$43.98

In stock

92045B

1

$15.63

In stock

92045C

BEARING-BALL,6204C3

92045-0909

1

$19.69

In stock

92045D

1

$31.38

In stock

92045E

BEARING-BALL,6203C3

92045-0911

1

$14.53

In stock

92045F

1

$16.88

In stock

92046

1

$13.53

In stock

92049

SEAL-OIL,32X45X7.5

92049-0825

1

$20.69

In stock

92049A

SEAL-OIL,TC14245

92049-1520

1
Out of stock

92055

RING-O,OD=13

92055-074

1

$6.82

In stock

92055A

RING-O

92055-0958

1

$8.05

In stock

92055B

RING-O,5.5X1.5

92055-1339

1

$3.85

In stock

92062

NOZZLE

92062-0050

1

$23.02

In stock

92062A

NOZZLE,8X8

92062-0567

1

$3.49

In stock

92062B

NOZZLE,6X8,SILVER

92062-1081

1

$5.63

In stock

92066

PLUG,DRAIN

92066-0978

1

$3.76

In stock

92143

COLLAR

92143-1263

1

$4.32

In stock

92150

BOLT,SOCKET,5X20

92150-1019

1

$3.61

In stock

92154

BOLT,6X50

92154-1168

1

$0.93

In stock

92154A

BOLT,RETURN SPRING

92154-1306

1

$8.51

In stock

92154B

BOLT,FLANGED,6X30

92154-2758

1

$2.76

In stock

92154C

BOLT,FLANGED,6X70

92154-2764

1

$3.51

In stock

92154D

BOLT,FLANGED,6X65

92154-2766

1

$3.15

In stock

92154E

BOLT,FLANGED,6X16

92154-2895

1

$1.10

In stock

92154F

BOLT,W/WASHER,6X14

92154-7475

1

$3.22

In stock
