2022 Kawasaki KLX110 Rear Hub Diagram

← All diagrams

Find the part on the Rear Hub diagram for your 2022 Kawasaki KLX110, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

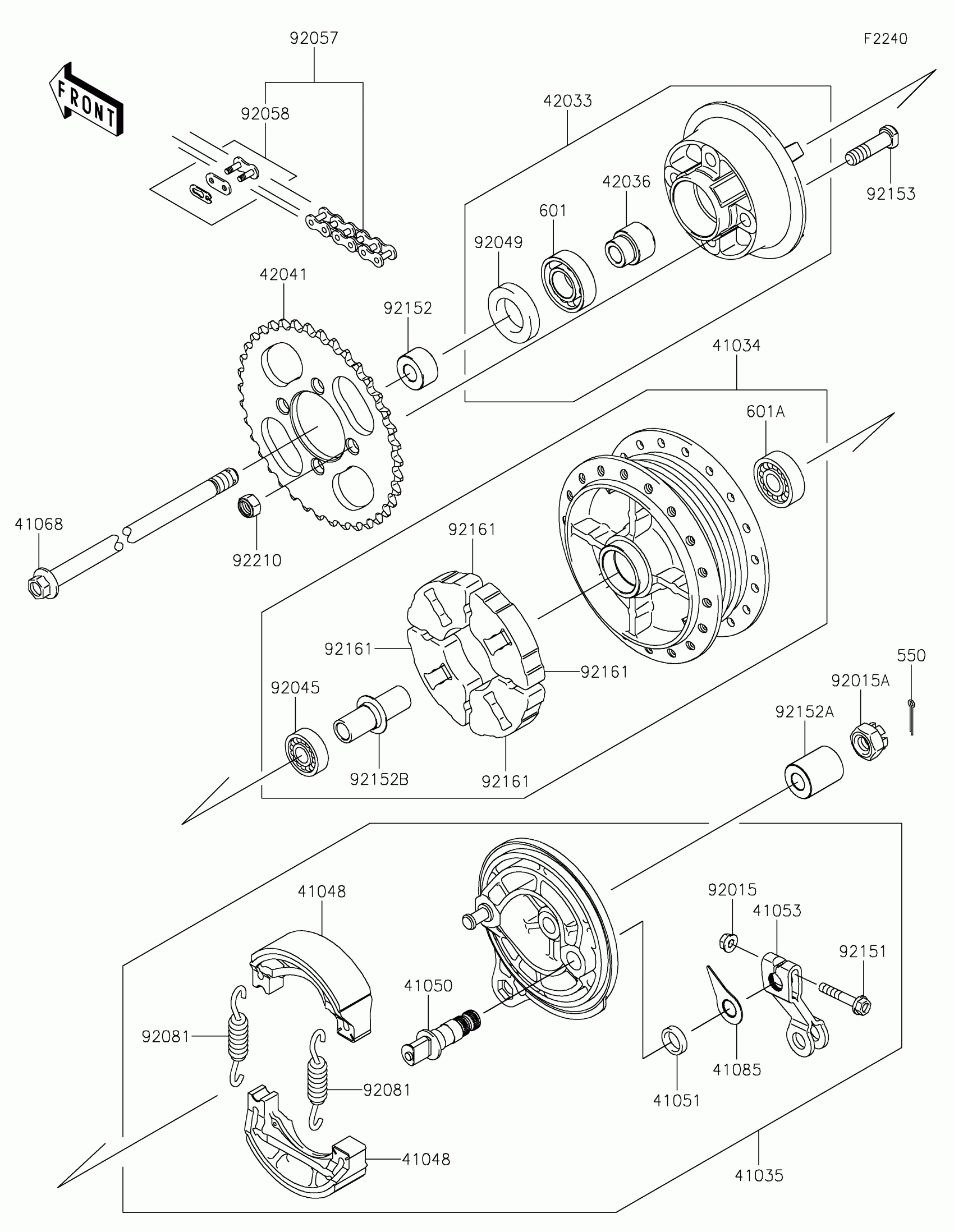

2022 Kawasaki KLX110 Rear Hub Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

41034

1

$71.92

In stock

41035

PANEL-ASSY-BRAKE,RR

41035-0084

1

$153.73

In stock

41048

SHOE-BRAKE

41048-1141

1

$20.10

In stock

41050

CAM-BRAKE

41050-1082

1

$6.39

In stock

41051

SEAL,BRAKE CAM

41051-001

1

$3.39

In stock

41053

LEVER-BRAKE CAM

41053-0021

1

$11.07

In stock

41068

AXLE,RR

41068-0016

1

$24.12

In stock

41085

INDICATOR

41085-1085

1

$20.42

In stock

42033

1

$61.70

In stock

42036

1

$7.14

In stock

42041

SPROCKET-HUB,38T

42041-0082

1

$35.53

In stock

92015

NUT,FLANGED,6MM

92015-1367

1

$2.93

In stock

92015A

NUT,CASTLE,12MM

92015-1870

1

$5.04

In stock

92045

1

$11.08

In stock

92049

SEAL-OIL,SC26X42X8

92049-1490

1
Out of stock

92057

1

$29.97

In stock

92058

JOINT-CHAIN,DRIVE

92058-0006

1

$9.93

In stock

92081

SPRING,BRAKE SHOE

92081-1766

1

$6.39

In stock

92151

BOLT,FLANGED,6X34

92151-1209

1

$2.95

In stock

92152

1

$7.48

In stock

92152A

1

$9.36

In stock

92152B

1

$9.36

In stock

92153

BOLT,10X36

92153-1120

1
Out of stock

92161

DAMPER,RR HUB SHOCK

92161-0084

1

$7.45

In stock

92210

NUT,LOCK,10MM

92210-1351

1
Out of stock

550

1

$2.15

In stock

601

1

$33.92

In stock

601A

1

$30.00

In stock
