2022 Kawasaki KLX®230 S Ignition Switch Diagram

← All diagrams

Find the part on the Ignition Switch diagram for your 2022 Kawasaki KLX®230 S, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

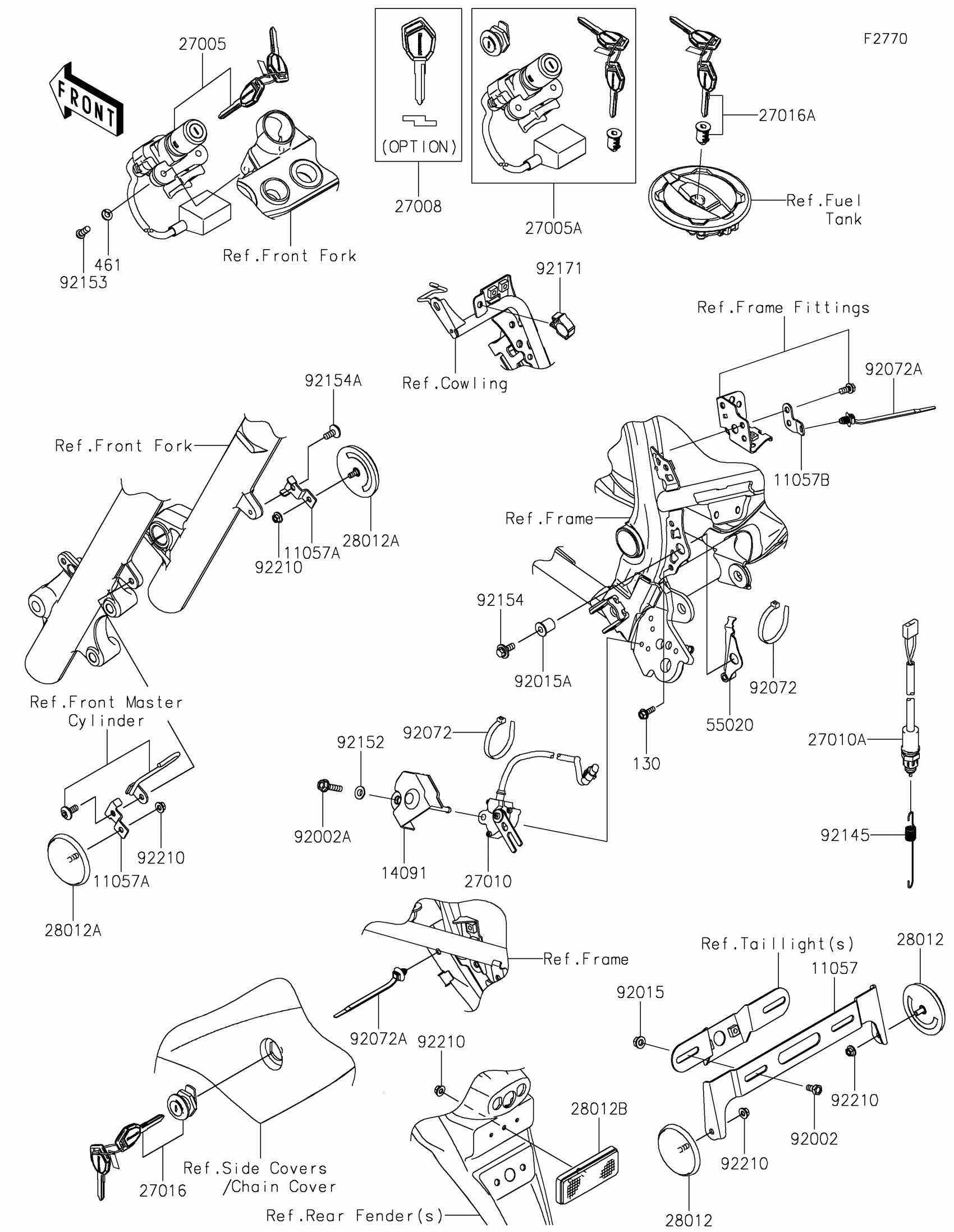

2022 Kawasaki KLX®230 S Ignition Switch Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11057

BRACKET,REFLECTOR

11057-0641

1

$17.61

In stock

11057A

BRACKET,FR

11057-2421

1

$1.93

In stock

11057B

BRACKET

11057-4032

1

$2.29

In stock

14091

1

$7.47

In stock

27005

1

$224.10

In stock

27005A

1

$321.12

In stock

27008

KEY-LOCK,BLANK

27008-0650

1

$20.24

In stock

27010

SWITCH,SIDE STAND

27010-0097

1

$119.84

In stock

27010A

SWITCH,REAR BRAKE

27010-0106

1

$50.57

In stock

27016

1

$82.11

In stock

27016A

LOCK-ASSY,TANK CAP

27016-5414

1

$82.11

In stock

28012

REFLECTOR-REFLEX

28012-0002

1

$22.37

In stock

28012A

REFLECTOR-REFLEX

28012-0008

1

$24.88

In stock

28012B

REFLECTOR-REFLEX

28012-1077

1

$21.76

In stock

55020

GUARD

55020-2307

1

$8.69

In stock

92002

BOLT,6X12

92002-1132

1

$1.32

In stock

92002A

BOLT,FLANGED,6X25

92002-1582

1
Out of stock

92015

NUT,FLANGED,6MM

92015-1367

1

$2.93

In stock

92015A

NUT

92015-1700

1

$6.82

In stock

92072

BAND,L=200

92072-0106

1

$4.95

In stock

92072A

1

$2.97

In stock

92145

SPRING

92145-1940

1

$3.88

In stock

92152

COLLAR,6.4X8X4.3

92152-2212

1
Out of stock

92153

BOLT,TORX,6X16

92153-1426

1
Out of stock

92154

1

$1.32

In stock

92154A

BOLT,SOCKET,6X14

92154-3763

1

$1.27

In stock

92171

CLAMP,BRAKE HOSE

92171-0316

1

$3.08

In stock

92210

NUT,FLANGED,5MM

92210-0007

1
Out of stock

130

BOLT-FLANGED,5X14

130BA0514

1

$1.73

In stock

461

WASHER-SPRING,6MM

461DA0600

1

$0.68

In stock
