1991 Kawasaki KLR650 Balancer Diagram

← All diagrams

Find the part on the Balancer diagram for your 1991 Kawasaki KLR650, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

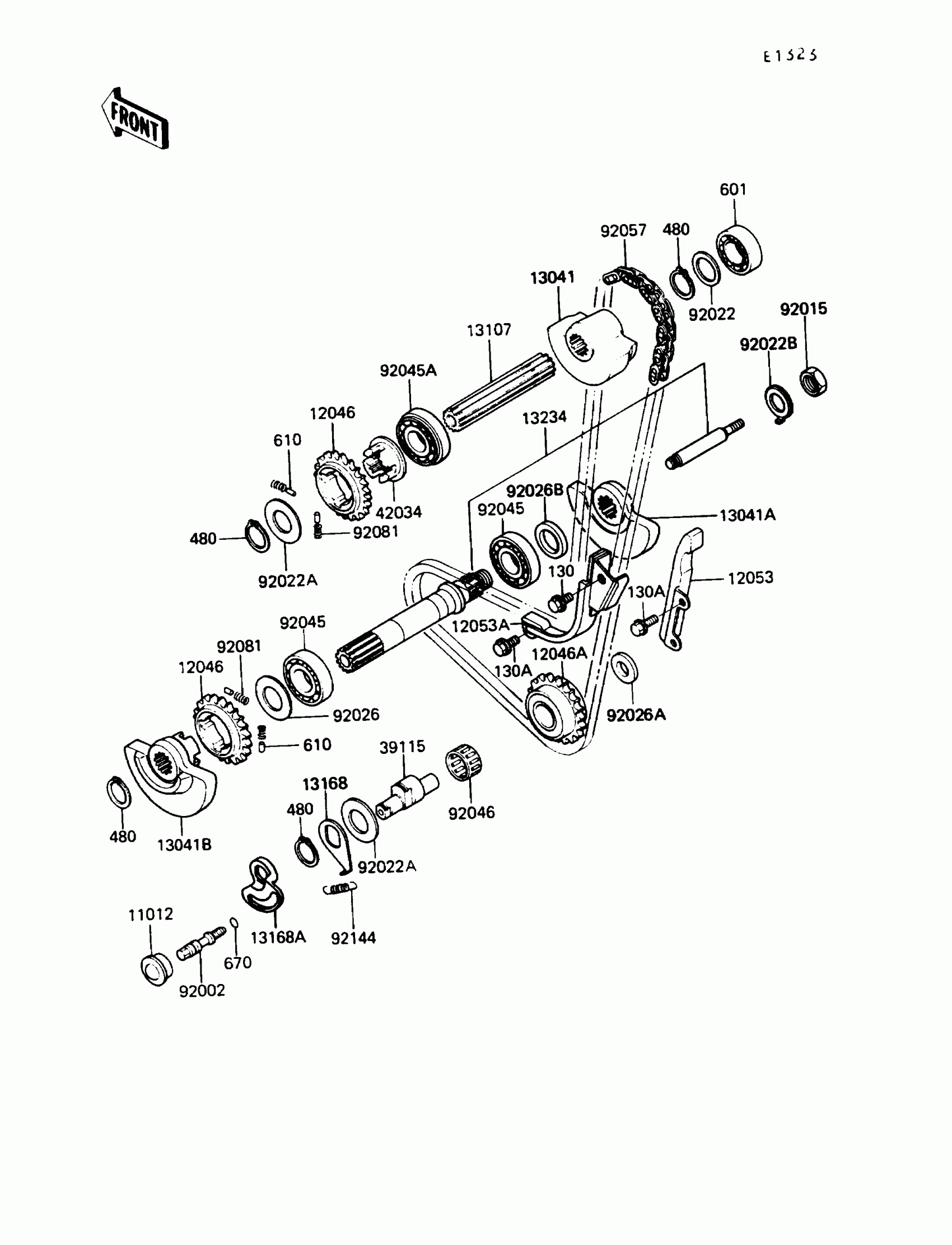

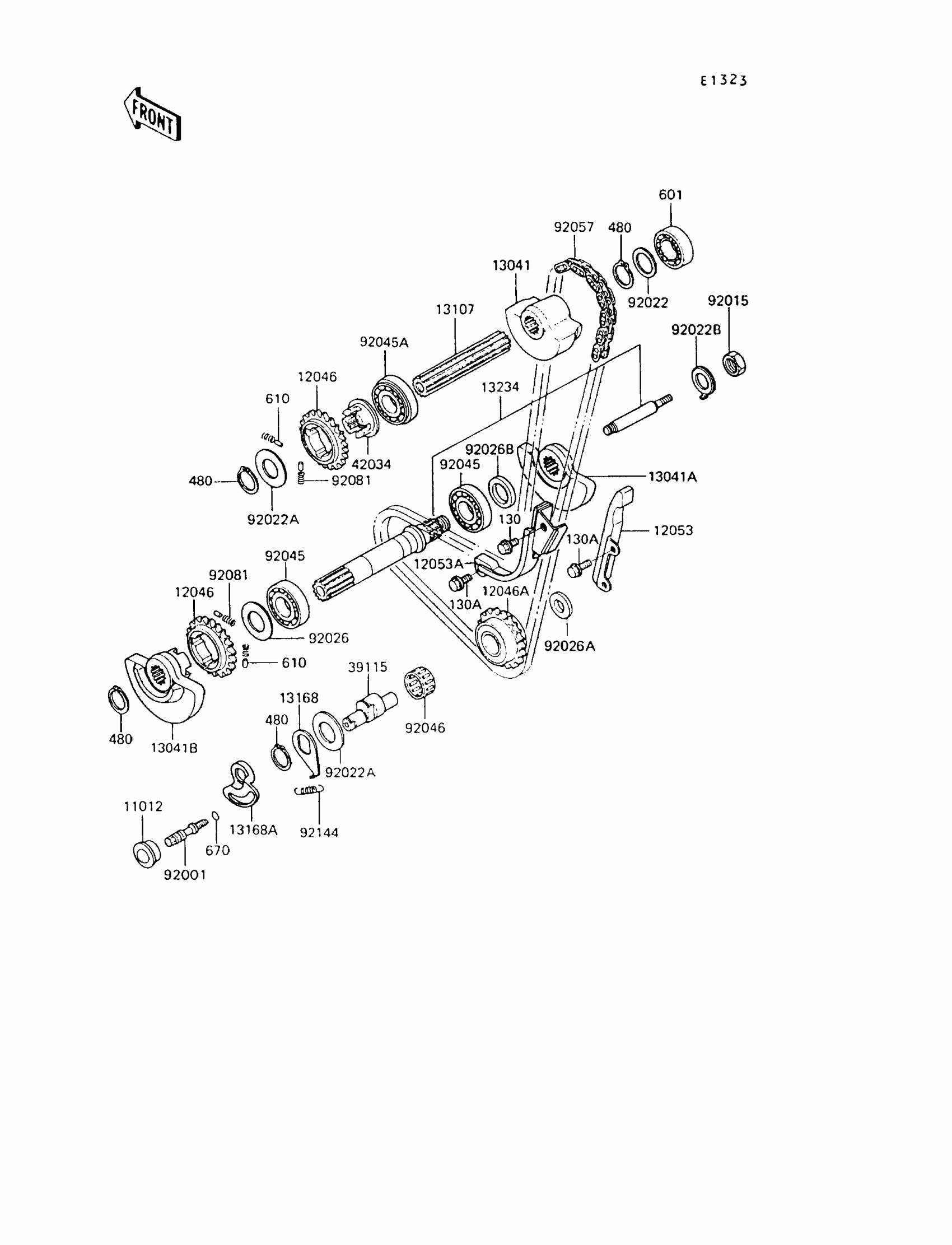

1991 Kawasaki KLR650 Balancer Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11012

CAP

11012-1369

1

$4.34

In stock

12046

SPROCKET,BALANCER,18T

12046-1053

1
Out of stock

12046A

SPROCKET-IDLER,18T

12046-1114

1
Out of stock

12053

GUIDE-CHAIN,RR

12053-1111

1

$40.59

In stock

12053A

GUIDE-CHAIN,FR

12053-1175

1

$53.26

In stock

13041

BALANCER,RR

13041-1053

1

$144.36

In stock

13041A

BALANCER,FR,RH

13041-1060

1

$113.20

In stock

13041B

BALANCER,FR,LH

13041-1078

1

$161.18

In stock

13107

SHAFT,BALANCER,RR

13107-1104

1

$80.08

In stock

13168

LEVER

13168-1238

1
Out of stock

13168A

LEVER,IDLER SHAFT

13168-1436

1
Out of stock

13234

1

$147.05

In stock

39115

SHAFT-IDLER

39115-1054

1

$54.88

In stock

42034

COUPLING,BALANCER

42034-1053

1
Out of stock

92002

BOLT,IDLER LEVER

92001-1857

1
Out of stock

92015

NUT,16MM

92015-1477

1

$7.93

In stock

92022

1

$7.04

In stock

92022A

WASHER,20.3X36X1.5

92022-1489

1

$5.42

In stock

92022B

WASHER

92022-1651

1
Out of stock

92026

SPACER,20.2X36X3

92026-1208

1

$11.66

In stock

92026A

SPACER,12.2X25X4.3

92026-1211

1
Out of stock

92026B

SPACER,20.2X30X5

92026-1245

1

$14.36

In stock

92045

BEARING-BALL,#6204

92045-1032

1

$23.71

In stock

92045A

BEARING-BALL,SX0415

92045-1188

1
Out of stock

92046

BEARING-NEEDLE

92046-1127

1
Out of stock

92057

1

$339.85

In stock

92081

SPRING,BALANCER

92081-135

1

$4.39

In stock

92144

SPRING,IDLER SHAFT

92144-1445

1

$8.00

In stock

130

BOLT-FLANGED,8X20

130G0820

1
Out of stock

130A

1

$1.53

In stock

480

1

$2.12

In stock

601

1

$9.42

In stock

610

ROLLER,4X8

610A0408

1

$3.43

In stock

670

O RING,7MM

670B1507

1

$1.14

In stock
