1979 Kawasaki KD175-A4 Crankcase Diagram

← All diagrams

Find the part on the Crankcase diagram for your 1979 Kawasaki KD175-A4, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

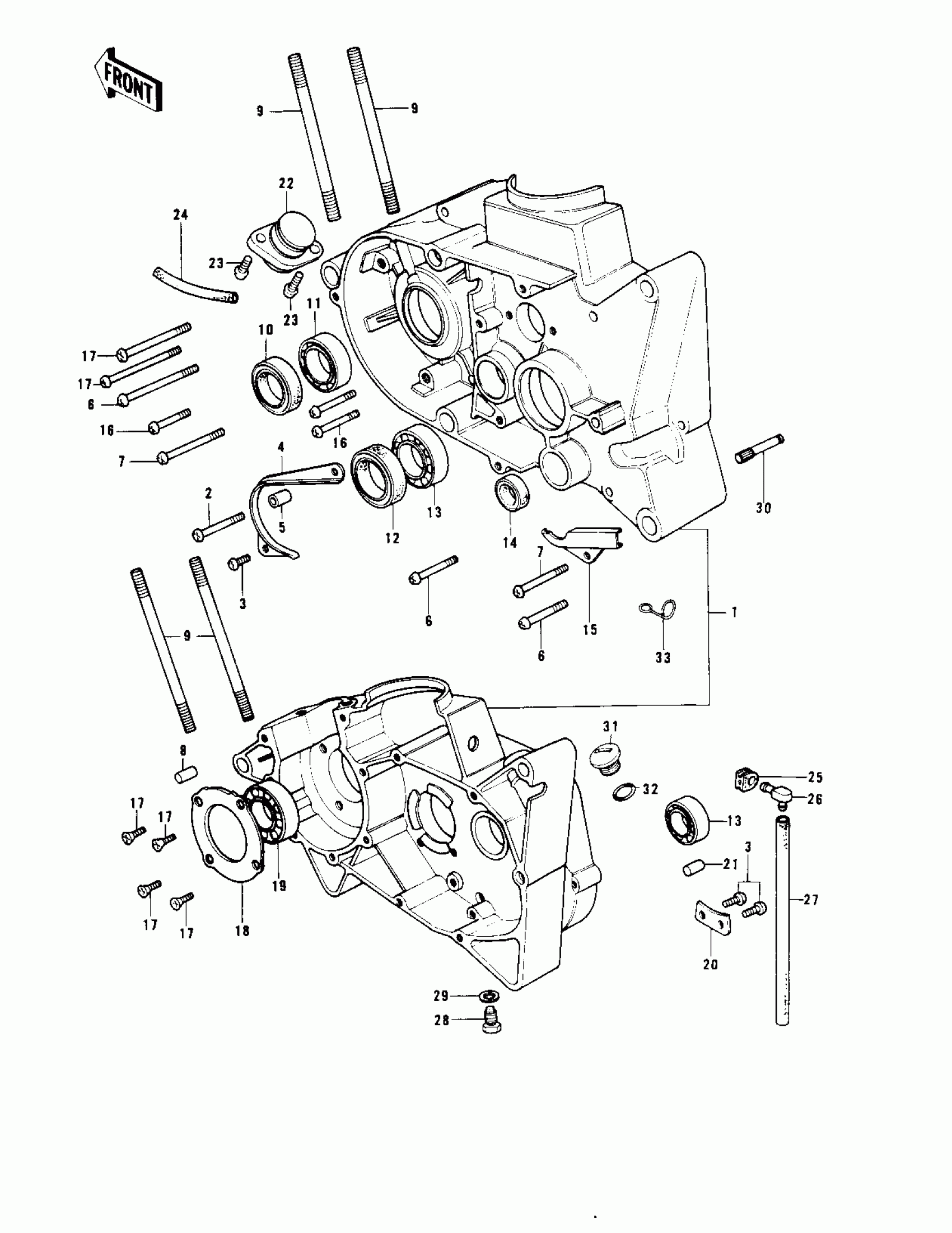

1979 Kawasaki KD175-A4 Crankcase Diagram

#

Description
Price
Status
Order Qty

1

CRANKCASE SET

14001-074-21

Out of stock

2

SCREW PAN HEAD 6X85

220B0685

Out of stock

3

SCREW PAN HEAD 6X12

220B0612

Out of stock

4

GUIDE-CHAIN

14077-002

Out of stock

5

COLLAR

92027-169

$4.87

In stock

6

$3.28

In stock

7

SCREW PAN HEAD 6X65

220B0665

Out of stock

8

PIN,DOWEL,10X14

92043-1037

$0.76

In stock

9

STUD 8X75

172G0875

Out of stock

10

SEAL-OIL

92049-1250

Out of stock

11

$15.38

In stock

12

OIL SEAL SC30426

92050-039

Out of stock

13

BEARING-BALL,6204C3

92045-1046

Out of stock

14

SEAL-OIL,SB12205

92049-004

Out of stock

15

COVER-WIRING HARNESS

14076-002

Out of stock

16

SCREW PAN HEAD 6X40

220B0640

Out of stock

17

$0.63

In stock

18

HOLDER-CRANK BEARING

14014-021

Out of stock

19

$23.43

In stock

20

HOLDER-MISSION BERNG

14014-022

Out of stock

21

PIN DOWEL 8X16

551A0816

$1.14

In stock

22

PUMP-FUEL DRAIN

16137-002

Out of stock

23

SCREW-PAN-CROS,6X16

220B0616

Out of stock

24

PIPE FUEL OVERFLOW

92059-031

Out of stock

25

GROMMET,BREATHER

92071-042

$3.39

In stock

26

BREATHER ASSY

14069-1001

$22.77

In stock

27

PIPE-BREATHER

92059-061

Out of stock

28

PLUG,DRAIN,10X12

92067-001

$3.50

In stock

29

GASKET,10.5X16X1

92065-058

$3.16

In stock

30

PIN,KICK SPRING

92043-117

$8.85

In stock

31

PLUG,L.H ENG COVER

92067-017

Out of stock

32

$0.76

In stock

33

CLAMP

92037-053

Out of stock
