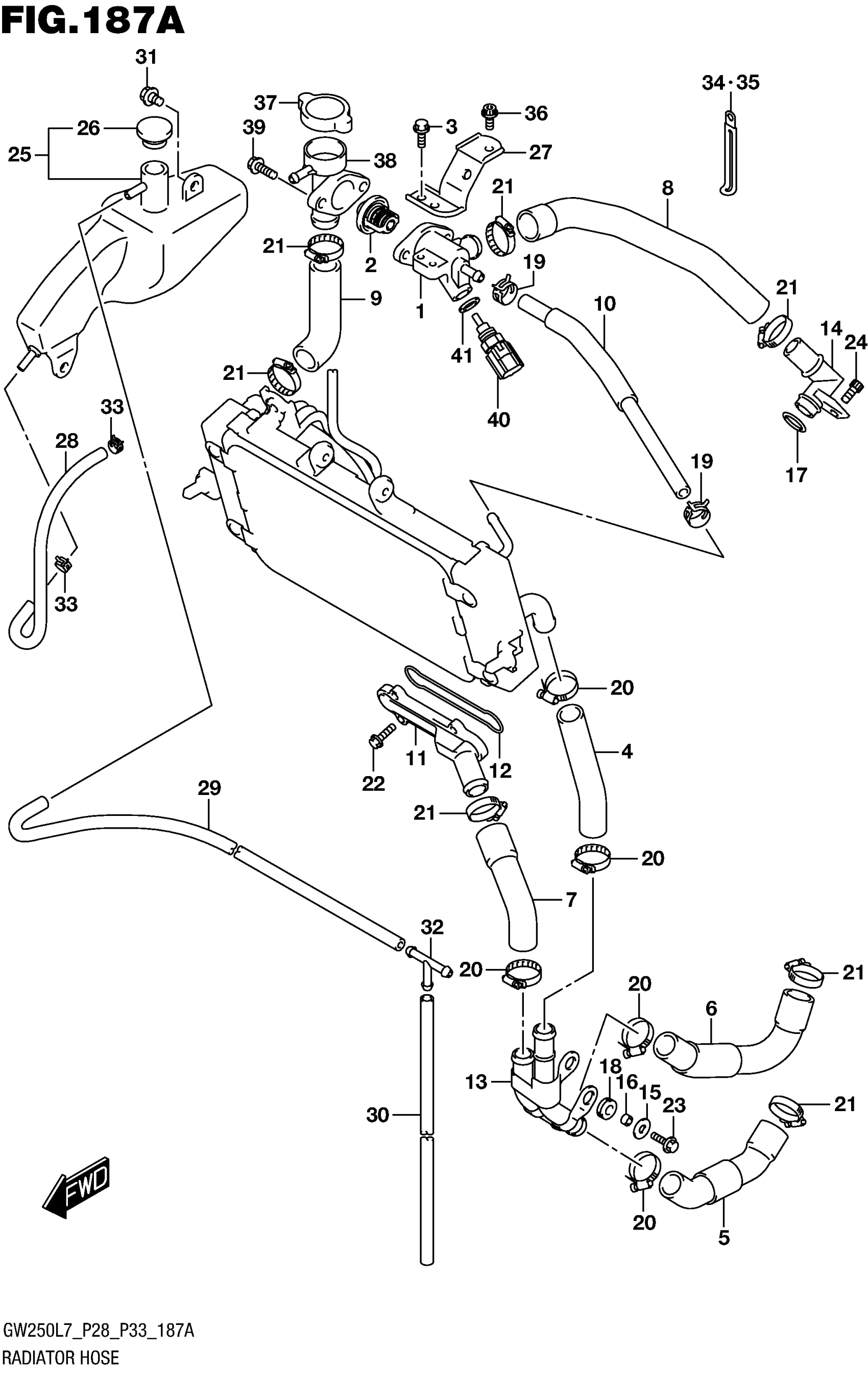

Find the part on the Radiator Hose diagram for your 2017 Suzuki GW250L7, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2017 Suzuki GW250L7 Radiator Hose Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CONNECTOR, THERMOSTAT INLET

17662-48H00

1
Out of stock

2

1

$20.43

In stock

3

BOLT

01550-0616A

2
Out of stock

4

HOSE,RADIATOR OUTLET

17851-48H00

1

$8.95

In stock

5

HOSE,WATER PUMP INLET

17852-48H00

1

$12.53

In stock

6

1

$14.87

In stock

7

1

$8.87

In stock

8

HOSE,THERMOSTAT CONNECTOR

17855-48H00

1
Out of stock

9

HOSE, RADIATOR INLET

17856-48H10

1

$9.98

In stock

10

HOSE, WATER BYPASS

17857-48H00

1
Out of stock

11

CONNECTOR,CYLINDER WATER INLE

17861-48H00

1
Out of stock

12

O-RING

17863-48H00

1
Out of stock

13

PIPE, WATER PUMP

17870-48H00

1

$39.73

In stock

14

PIPE,CYL HEAD OUTLET

17880-48H00

1
Out of stock

15

WASHER (6.5X18X1.0)

09160-06028

2
Out of stock

16

SPACER (6.5X9X5)

09180-06365

2

$0.88

In stock

17

1

$2.07

In stock

18

CUSHION

09320-08084

2

$0.88

In stock

19

CLIP

09401-12L02

2

$2.95

In stock

20

CLAMP

09402-27L01

5

$9.55

In stock

21

CLAMP

09402-32L01

7

$9.82

In stock

22

BOLT

01547-0620A

4
Out of stock

23

BOLT

01550-0620A

2
Out of stock

24

BOLT

07130-0612A

1
Out of stock

25

TANK ASSY, RESERVOIR

17910-48H00

1

$35.03

In stock

26

.CAP, RESERVOIR TANK

17932-12C00

1

$4.46

In stock

27

BRACKET,RESERVOIR TANK

17920-48H00

1
Out of stock

28

1

$16.58

In stock

29

1

$9.80

In stock

30

HOSE,FUEL TANK WATER DRAIN

17985-48H10

—
Out of stock

31

BOLT (6X12)

09111-06085

2
Out of stock

32

3 WAY, FUEL TANK WATER DRAIN

44438-48H10

—
Out of stock

33

CLIP

09401-08L01

2

$2.25

In stock

34

1

$1.86

In stock

35

CLAMP

09404-06208

1
Out of stock

36

BOLT

07120-0612A

2
Out of stock

37

CAP, RADIATOR (1.1)

17730-48H00

1

$19.05

In stock

38

1

$32.70

In stock

39

BOLT

01550-0620A

2
Out of stock

40

SENSOR, WATER TEMP

13650-49X00

1
Out of stock

41

GASKET,TEMP SENSOR (12X17X1)

13651-48H00

1
Out of stock
