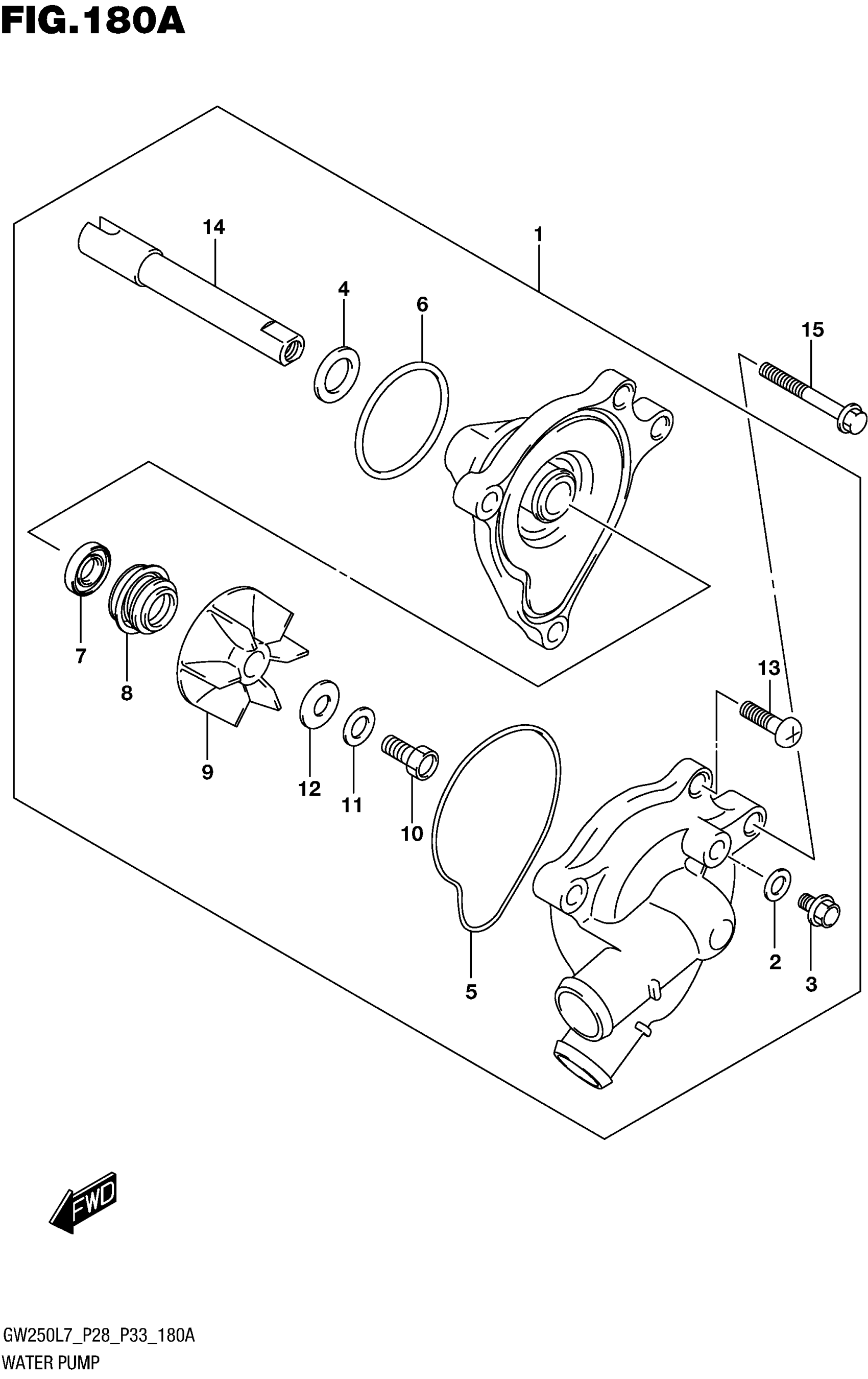

Suzuki GW250L7 (2017) WATER PUMP Diagram

#

Description
Price

1

PUMP ASSY,WATER This part replaces 17400-48H00.

17400-48H01

Unavailable

2

.GASKET

17413-28C10

Unavailable

3

.BOLT, BLEEDER

17415-43D00

Unavailable

4

.WASHER

17432-07G00

Unavailable

5

.O RING, WATER PUMP CASE

17435-12C00

Unavailable

6

.O-RING

17435-33400

Unavailable

7

.OIL SEAL

17461-01H00

Unavailable

8

.SEAL,MECHANICAL This part replaces 17470-02F10.

17470-02F11

Unavailable

9

.IMPELLER, WATER PUMP

17491-12C00

Unavailable

10

.BOLT (6X13)

09100-06099

Unavailable

11

.WASHER

09164-06006

Unavailable

12

.GASKET (6X15X2.2)

09168-06025

Unavailable

13

.SCREW

02112-0616A

Unavailable

14

.SHAFT

17511-48H00

Unavailable

15

BOLT

01547-0635A

Unavailable
