2007 Suzuki GSX1300R Gear Shifting Diagram

← All diagrams

Find the part on the Gear Shifting diagram for your 2007 Suzuki GSX1300R, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

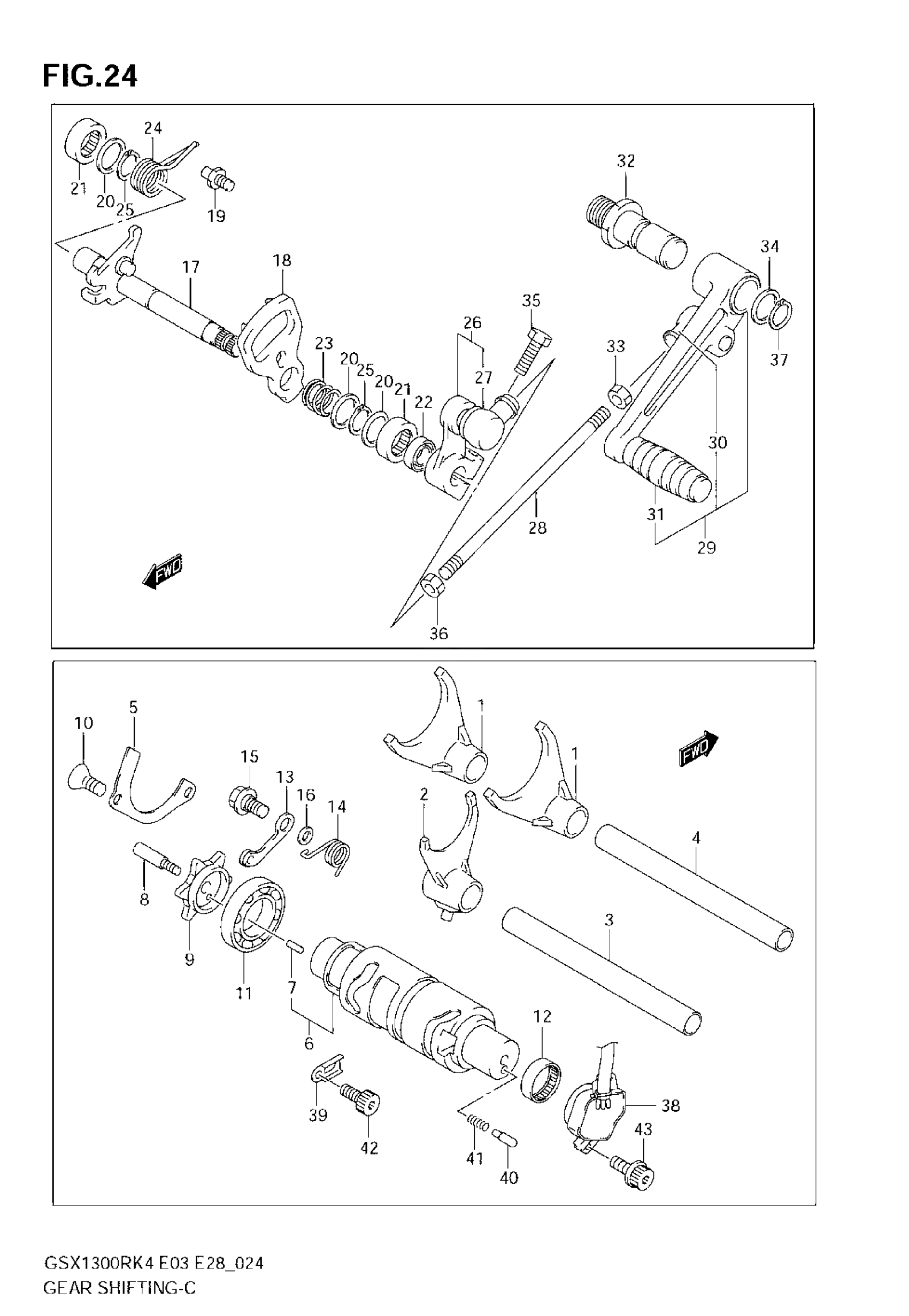

2007 Suzuki GSX1300R Gear Shifting Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FORK, GEAR SHIFT NO.1

25211-24F10

2
Out of stock

2

FORK,GEAR SHIFT NO.3 This part replaces 25231-24F10.

25231-24F20

1
Out of stock

3

SHAFT, GEAR SHIFT FORK NO.2

25411-24F00

1
Out of stock

4

SHAFT, GEAR SHIFT FORK NO.1

25411-38B01

1
Out of stock

5

RETAINER, SHIFT CAM

24741-24F00

1
Out of stock

6

CAM, GEAR SHIFT | Includes Item(s) 7

25310-24F00

1
Out of stock

7

PIN (4X13.8)

04221-04089

1
Out of stock

8

BOLT, GEAR SHIFT CAM This part replaces 25312-35F00.

25312-42F01

1
Out of stock

9

PLATE, GEAR SHIFT

25381-13E10

1
Out of stock

10

SCREW, SHIFT CAM (6X12)

09126-06011

2
Out of stock

11

BEARING, SHIFT CAM (25X47X8)

09262-25006

1
Out of stock

12

BEARING, GEAR SHIFT CAM LH | 25X32X12

09263-25018

1
Out of stock

13

ST0PPER, SHIFT CAM

25350-24F00

1
Out of stock

14

SPRING.STOPPER ARM

25355-24F00

1
Out of stock

15

BOLT (6X14.3)

09111-06041

1
Out of stock

16

WASHER

08211-06141

1
Out of stock

17

SHAFT, GEAR SHIFT

25510-24F00

1
Out of stock

18

PLATE, GEAR SHIFT

25512-13E11

1
Out of stock

19

STOPPER, GEAR SHIFT

25671-01011

1
Out of stock

20

WASHER, GEAR SHIFT RH | 14X22X1.0

09181-14167

3
Out of stock

21

BEARING, GEAR SHIFT SHAFT | 14X20X12

09263-14027

2
Out of stock

22

SEAL, SHIFT SHAFT OIL | 14X22X6.0

09283-14006

1
Out of stock

23

SPRING, GEAR SHIFT PLATE

09440-17009

1
Out of stock

24

SPRING, SHIFT SHAFT

09444-20001

1
Out of stock

25

CIRCLIP, SHIFT SHAFT This part replaces 08331-31146.

08331-3114A

2
Out of stock

26

ARM,GEAR SHIFT | Includes Item(s) 27 This part replaces 25520-24F10.

25520-24F11

1
Out of stock

27

.COVER, DUST This part replaces 25526-47000.

25526-47001

1
Out of stock

28

ROD, GEAR SHIFT LINK

25525-03F00

1
Out of stock

29

LEVER ASSY,GEAR | Includes Item(s) 30 - 31 This part replaces 25600-24F00.

25600-24F01

1
Out of stock

30

.COVER, DUST This part replaces 25526-47000.

25526-47001

1
Out of stock

31

.RUBBER,GEAR SHIFT PEDAL This part replaces 25652-16500.

25652-16510

1
Out of stock

32

SHAFT, GEAR SHIFT LEVER This part replaces 25617-03F00.

25617-03F10

1
Out of stock

33

NUT

09140-06020

1
Out of stock

34

WASHER (12.5X20X1.0)

09160-12011

1
Out of stock

35

BOLT

01500-0625B

1
Out of stock

36

NUT

09140-06011

1
Out of stock

37

CIRCLIP This part replaces 08331-31126.

08331-3112A

1
Out of stock

38

BASE ASSY, GEAR SHIFT TERM

37730-24F00

1
Out of stock

39

CLAMP, GEAR SHIFT LEAD

31497-45000

3
Out of stock

40

CONTACT, GEAR SHIFT

09209-05011

2
Out of stock

41

SPRING, GEAR SHIFT SW

09440-04010

2
Out of stock

42

BOLT, CLAMP

07130-0510B

3
Out of stock

43

BOLT, GEAR SHIFT SW

07120-0516B

2
Out of stock
