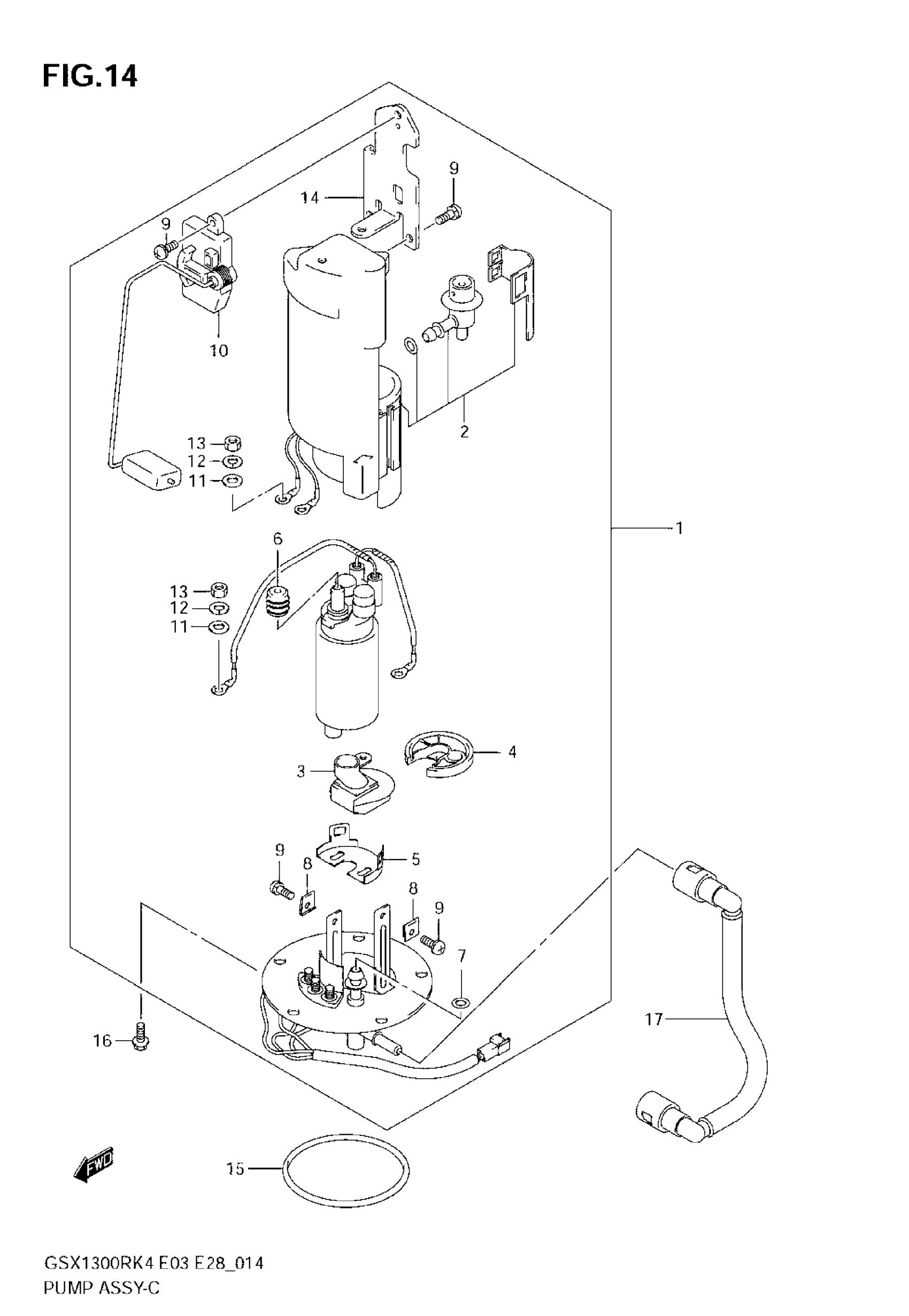

Suzuki GSX1300R (2007) PUMP ASSY Diagram

#

Description
Price

1

PUMP ASSY, FUEL | Includes Item(s) 2 - 14

15100-24FB0

Unavailable

2

FILTER ASSY, FUEL

15410-24FB0

Unavailable

3

STRAINER, FUEL PUMP

15420-24FB0

Unavailable

4

CUSHION, FUEL PUMP

15111-35F00

Unavailable

5

HOLDER, FUEL PUMP

15112-42F00

Unavailable

6

BUSH, FUEL PUMP

15114-35F00

Unavailable

7

O RING

15113-35F00

Unavailable

8

NUT

15115-35F00

Unavailable

9

SCREW

15116-35F10

Unavailable

10

GAUGE ASSY, FUEL LEVEL

34810-24FA0

Unavailable

11

WASHER

15171-35F00

Unavailable

12

SPRING WASHER

15172-35F00

Unavailable

13

NUT

15173-35F00

Unavailable

14

BRACKET, FUEL GAUGE

15181-24FB0

Unavailable

15

O-RING

15201-35F00

Unavailable

16

BOLT, OIL GALLERY This part replaces 07120-06123.

07120-0612B

Unavailable

17

HOSE, FUEL

15810-24FA0

Unavailable
