2005 Suzuki GSF1200 Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2005 Suzuki GSF1200, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

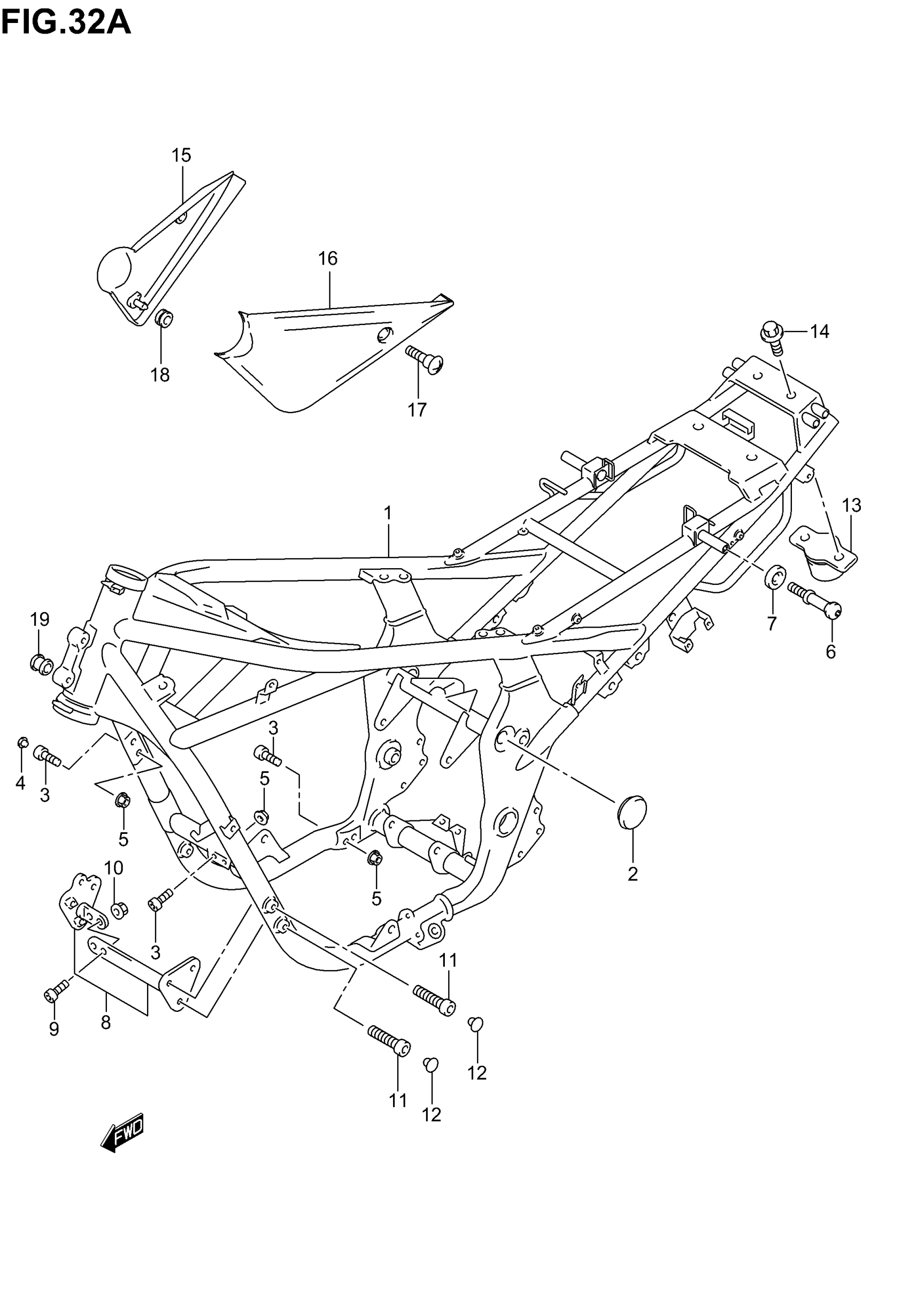

2005 Suzuki GSF1200 Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME (BLACK) | MODEL K2

41100-32F00-33J

1
Out of stock

1

FRAME (BLUE) | MODEL K2

41100-32F00-Y7H

1
Out of stock

1

FRAME (SILVER)

41100-32F00-YD8

1
Out of stock

1

NO DESCRIPTION AVAILABLE | MODEL K3/K4 This part replaces 41100-32F00-YAR.

41100-32F01-YAR

1
Out of stock

1

FRAME (GREEN) | MODEL K3

41100-32F00-YV4

1
Out of stock

1

NO DESCRIPTION AVAILABLE | MODEL K4 This part replaces 41100-32F00-YAU.

41100-32F01-YAU

1
Out of stock

2

CAP, FRAME BODY

43585-03F00

2
Out of stock

3

BOLT (10X37)

09106-10068

6
Out of stock

4

CAP, RH

09250-08012

4
Out of stock

5

NUT This part replaces 08319-31103.

08319-3110A

6
Out of stock

6

HOOK, SEAT RAIL

46315-31F00

2
Out of stock

7

WASHER, HOOK

46317-31F00

2
Out of stock

8

PLATE, ENGINE MOUNT (BLACK) | MODEL K2

41900-47F00-33J

—
Out of stock

8

PLATE, ENGINE MOUNT (BLUE) | MODEL K2

41900-47F00-Y7H

1
Out of stock

8

PLATE, ENGINE MOUNT (SILVER)

41900-47F00-YD8

1
Out of stock

8

PLATE, ENGINE MOUNT (BLUE) | MODEL K3/K4

41900-47F00-YAR

1
Out of stock

8

PLATE, ENGINE MOUNT (GREEN) | MODEL K3

41900-47F00-YV4

1
Out of stock

8

PLATE, ENGINE MOUNT (GRAY) | MODEL K4; Includes Item(s) 9 - 10

41900-47F00-YAU

1
Out of stock

9

BOLT This part replaces 07120-10303.

07120-1030B

2
Out of stock

10

NUT This part replaces 08319-31103.

08319-3110A

2
Out of stock

11

BOLT This part replaces 07130-08503.

07130-0850A

4
Out of stock

12

CAP

09250-08016

4
Out of stock

13

DAMPER, FRAME REAR

42550-32F00

1
Out of stock

14

BOLT, CLAMP This part replaces 01550-06123.

01550-0612A

2
Out of stock

15

COVER, FRAME HEAD RH (BLACK) | GSF1200K2/K3 E3,E33

47511-32F00-291

1
Out of stock

16

COVER, FRAME HEAD LH (BLACK) | GSF1200K2/K3 E3,E33

47521-32F00-291

1
Out of stock

17

SCREW | GSF1200K2/K3 E3,E33

09139-05021

2
Out of stock

18

CUSHION (8X22X7) | GSF1200K2/K3 E3,E33 This part replaces 09320-08013.

09320-08509

2
Out of stock

19

CUSHION | GSF1200K2/K3 E3,E33

94561-32F00

1
Out of stock
← Frame Frame →
