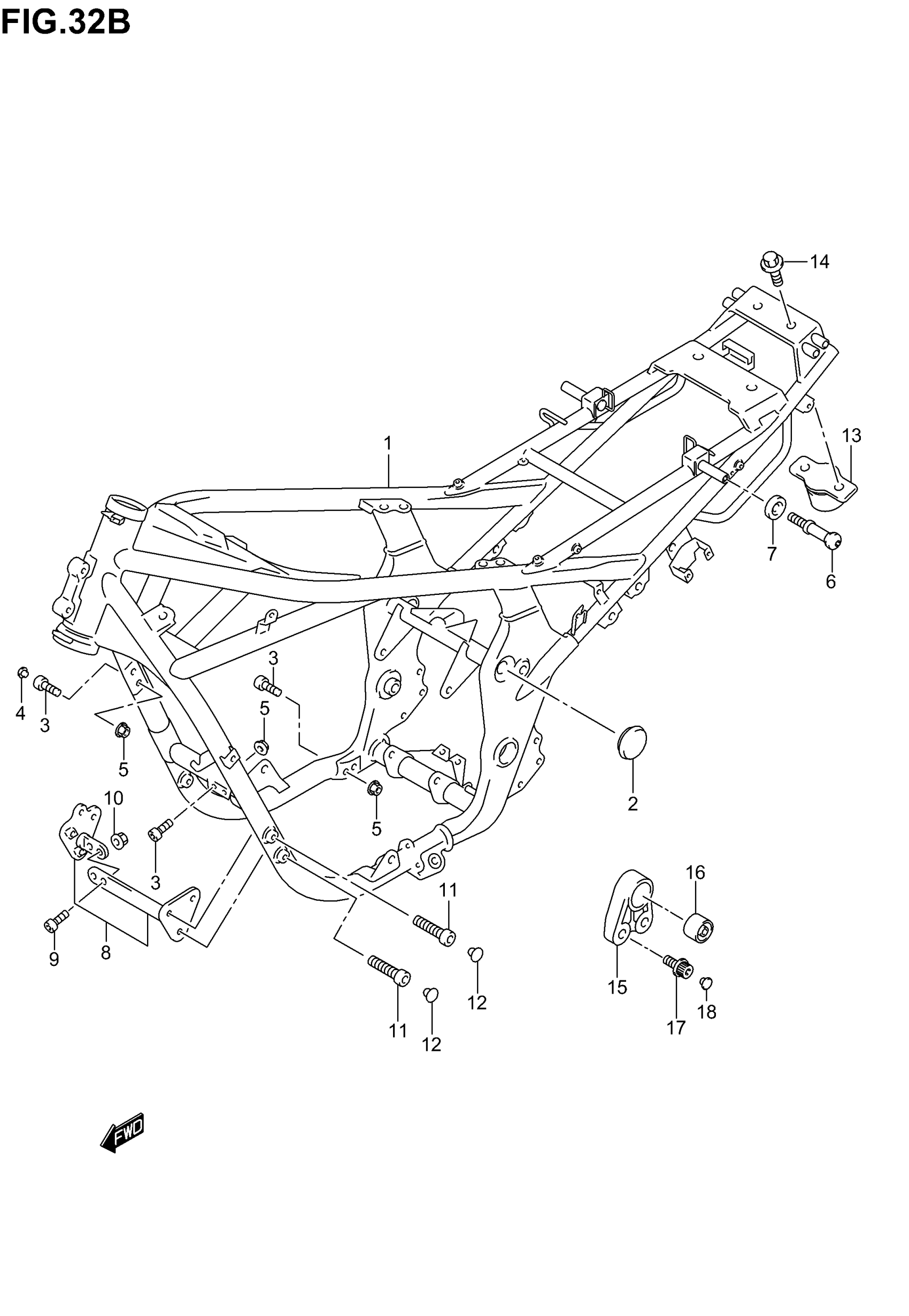

Suzuki GSF1200 (2005) FRAME (MODEL K5) Diagram

#

Description
Price

1

FRAME (SILVER)

41100-32F01-YD8

Unavailable

1

FRAME (BLACK)

41100-32F01-YAY

Unavailable

1

FRAME (BLACK) | GSF1200SZ E3,E33

41100-32F01-019

Unavailable

2

CAP, FRAME BODY

43585-03F00

Unavailable

3

BOLT (10X37)

09106-10068

Unavailable

4

CAP, RH

09250-08012

Unavailable

5

NUT This part replaces 08319-31103.

08319-3110A

Unavailable

6

HOOK, SEAT RAIL

46315-31F00

Unavailable

7

WASHER, HOOK

46317-31F00

Unavailable

8

PLATE, ENGINE MOUNT (SILVER)

41900-47F00-YD8

Unavailable

8

PLATE, ENGINE MOUNT (BLACK)

41900-47F00-YAY

Unavailable

8

PLATE, ENGINE MOUNT (BLACK) | GSF1200SZ E3,E33; Includes Item(s) 9 - 10

41900-47F00-019

Unavailable

9

BOLT This part replaces 07120-10303.

07120-1030B

Unavailable

10

NUT This part replaces 08319-31103.

08319-3110A

Unavailable

11

BOLT

09106-08173

Unavailable

12

CAP

09250-08016

Unavailable

13

DAMPER, FRAME REAR

42550-32F00

Unavailable

14

BOLT, CLAMP This part replaces 01550-06123.

01550-0612A

Unavailable

15

BRACKET, MOUNT NO.2

41931-27E60

Unavailable

16

BUSH

41932-27E50

Unavailable

17

BOLT

09106-08065

Unavailable

18

CAP This part replaces 09250-06008.

09250-06016

Unavailable
