2012 Kawasaki Edge R Handlebar Diagram

← All diagrams

Find the part on the Handlebar diagram for your 2012 Kawasaki Edge R, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

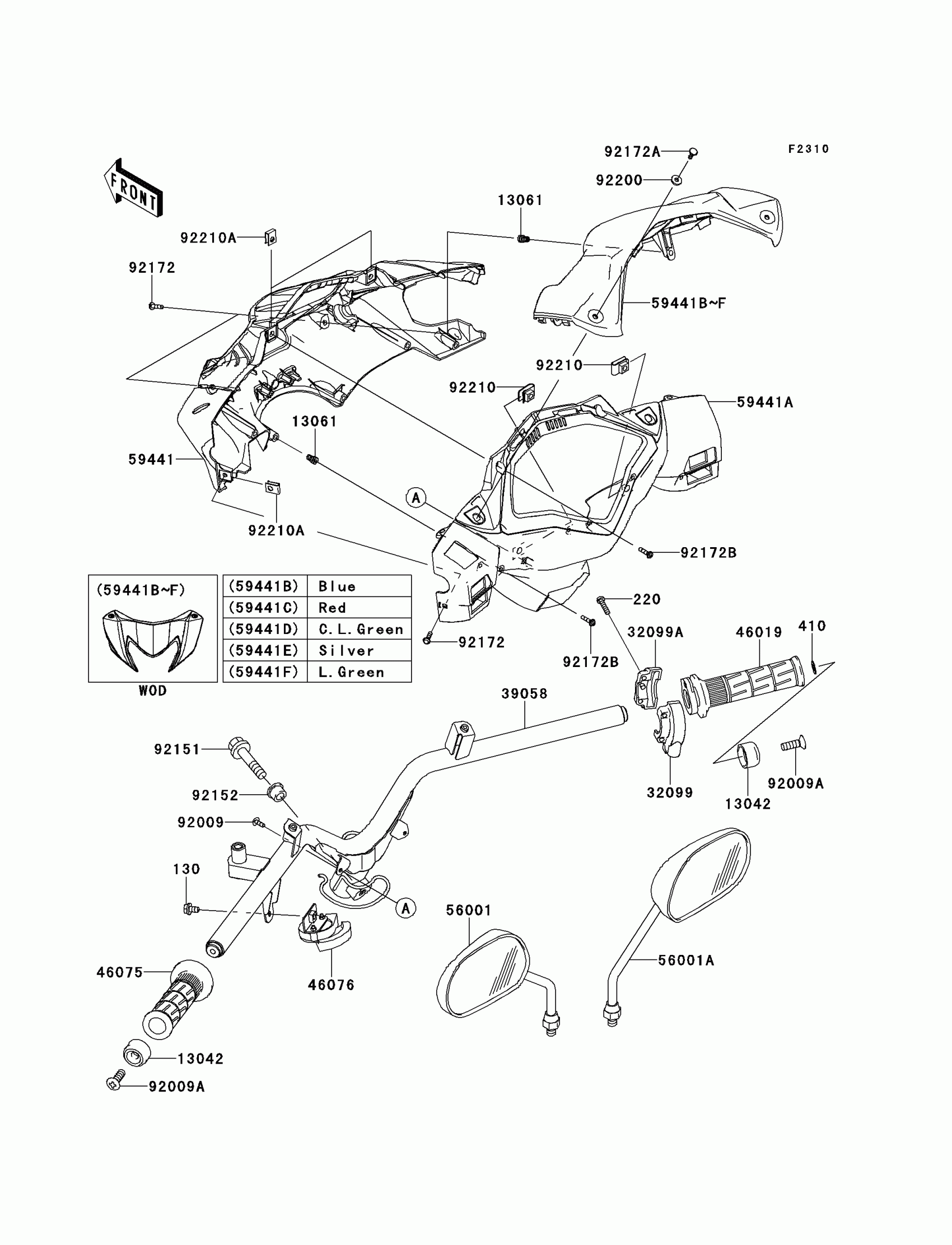

2012 Kawasaki Edge R Handlebar Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

130

BOLT-FLANGED,6X10

130BB0610

1

$2.05

In stock

220

SCREW-PAN-CROSS,5X20

220F0520

1
Out of stock

410

—

$0.84

In stock

13042

WEIGHT,HANDLE

13042-0023

1

$13.86

In stock

13061

BOSS

13061-0384

1

$3.58

In stock

32099

CASE,THROTTLE,RR

32099-0008

1

$29.71

In stock

32099A

CASE,THROTTLE,FR

32099-0012

1

$25.66

In stock

39058

HANDLE-COMP

39058-0062

1

$88.78

In stock

46019

GRIP-ASSY,THROTTLE

46019-0061

1

$10.56

In stock

46075

GRIP,LH

46075-0007

1

$7.31

In stock

46076

1

$5.24

In stock

56001

MIRROR-ASSY,LH

56001-0176

1

$29.47

In stock

56001A

MIRROR-ASSY,RH

56001-0177

1

$30.88

In stock

59441

COVER-HANDLE,FR,F.BLACK

59441-0036-6Z

1

$21.19

In stock

59441A

COVER-HANDLE,RR,F.BLACK

59441-0037-6Z

1

$7.83

In stock

59441B

COVER-HANDLE,TOP,C.P.BLUE

59441-0038-20D

1
Out of stock

59441D

COVER-HANDLE,TOP,C.L.GREEN

59441-0038-21Q

1
Out of stock

92009

SCREW,TAPPING,4X12,BLACK

92009-1142

1
Out of stock

92009A

SCREW,8X25

92009-1717

1
Out of stock

92151

BOLT,FLANGED,10X45

92151-1413

1

$3.56

In stock

92152

COLLAR

92152-1106

1

$1.07

In stock

92172

SCREW,4X12

92172-0442

1

$0.61

In stock

92172A

SCREW,4X12

92172-0451

1

$1.47

In stock

92172B

SCREW,4X16

92172-1066

1

$0.45

In stock

92200

WASHER,4X9.5X1

92200-0546

1
Out of stock

92210

NUT,6MM

92210-0218

1
Out of stock

92210A

NUT

92210-0339

1
Out of stock
