1979 Yamaha EC540C Bumper EC540D Diagram

← All diagrams

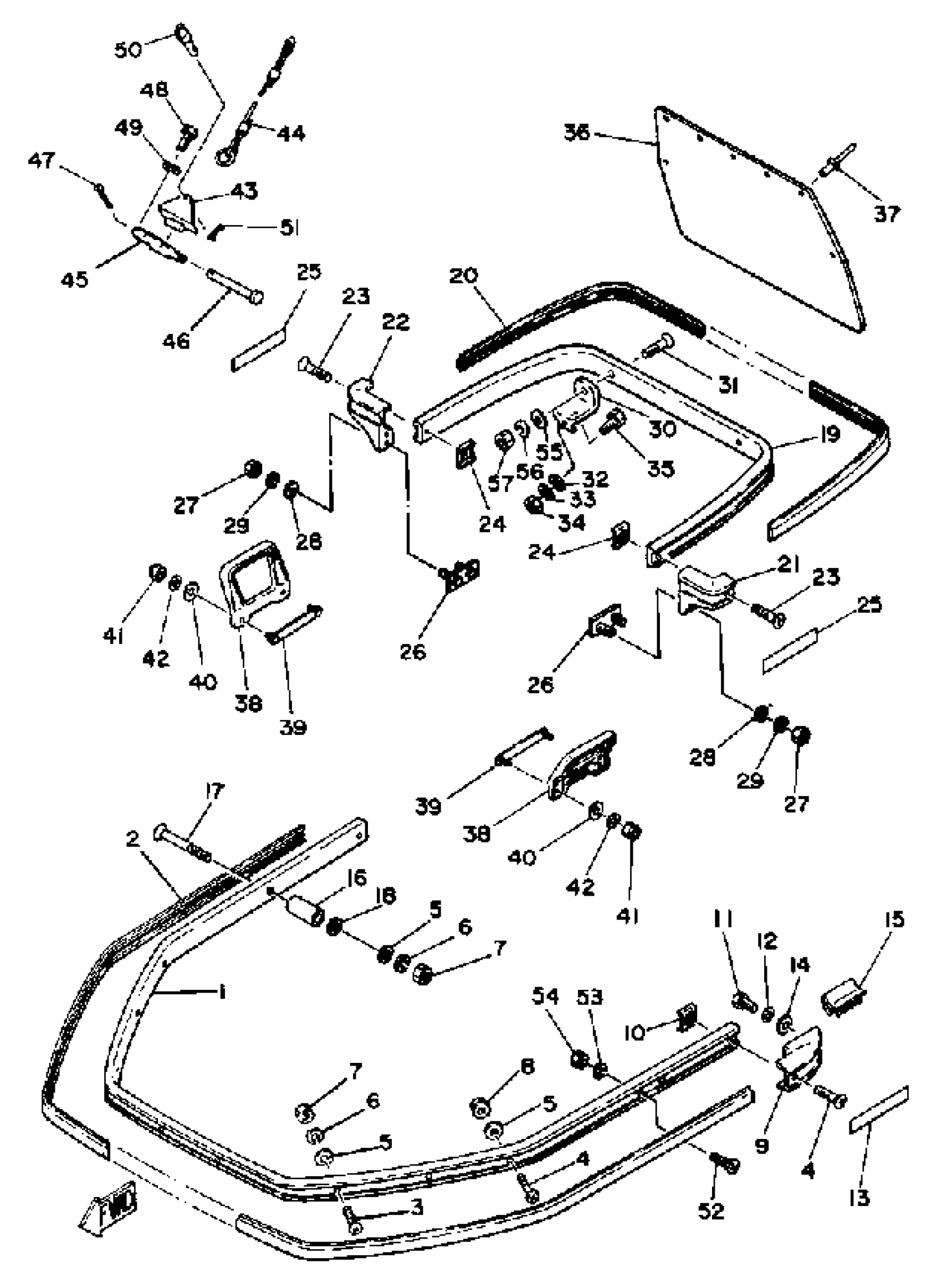

Find the part on the Bumper EC540D diagram for your 1979 Yamaha EC540C, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1979 Yamaha EC540C Bumper EC540D Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BUMPER, FRONT 1

8H8-77511-00-00

1
Out of stock

2

BUMPER, FRONT 4

8H8-77514-00-00

1
Out of stock

3

SCREW, FLAT

98707-06035-00

1
Out of stock

4

SCREW FLAT HEAD

98702-06040-00

1
Out of stock

5

WASHER, PLATE

90201-06M08-00

1
Out of stock

6

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

7

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

8

NUT, NYLON

95707-06300-00

1

$3.20

In stock

9

END, BUMPER

8G8-77523-01-00

1
Out of stock

10

STAY 1

8G8-77535-00-00

1
Out of stock

11

BOLT(3DM)

97024-06020-00

1

$6.17

In stock

12

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

13

STRIPE 3

8G8-77283-00-00

1
Out of stock

14

WASHER, PLATE

90201-06M08-00

1
Out of stock

15

BUSH, RUBBER 2

8H5-77516-00-00

1
Out of stock

16

SPACER

(90560-06183-00)

1
Out of stock

17

SCREW, FLAT HEAD

(92701-06060-00)

1
Out of stock

18

WASHER, PLATE (4L0)

90201-062A8-00

—

$6.23

In stock

19

BUMPER, REAR 1

(8H8-77541-00-00)

1
Out of stock

20

BUMPER, REAR 2

8H8-77542-00-00

1
Out of stock

21

END, BUMPER

8H8-77523-00-00

1
Out of stock

22

END, BUMPER

8H8-77524-00-00

1
Out of stock

23

SCREW, FLAT

98707-06030-00

—

$6.08

In stock

24

STAY 1

8G8-77535-00-00

1
Out of stock

25

STRIPE 3

(8H8-77283-00-00)

1
Out of stock

26

PLATE, BACK UP

(8H8-77527-00-00)

1
Out of stock

27

NUT, CROWN

95303-08800-00

—

$7.52

In stock

28

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

29

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

30

SPACER, BUMPER

8H8-77529-01-00

1
Out of stock

31

SCREW, FLAT HEAD

(92701-08035-00)

1
Out of stock

32

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

33

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

34

NUT(6L2)

95333-08600-00

—

$3.20

In stock

34

NUT(6L2)

95333-08600-00

—

$3.20

In stock

35

BOLT, HEXAGON

97013-08020-00

—

$1.54

In stock

36

FLAP

8V8-77595-00-00

1
Out of stock

37

RIVET, BLIND (8R6)

90267-48086-00

—

$3.49

In stock

38

GRIP, ASSIST

FJ0-63771-30-00

1

$102.49

In stock

39

BRKT, ASSIST GRIP

898-77576-00-00

1
Out of stock

40

WASHER, PLATE (4W3)

90201-086A3-00

—

$6.29

In stock

41

NUT, CROWN

95303-08800-00

—

$7.52

In stock

42

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

43

BRACKET, HITCH 1

8H7-77591-00-00

1
Out of stock

44

BRACKET, HITCH 2

8F1-77592-00-00

1
Out of stock

45

BRACKET, HITCH 7

(8H8-77597-00-00)

1
Out of stock

46

PIN, CLEVIS

91701-08100-00

1
Out of stock

47

PIN, COTTER

91490-25020-00

—

$2.94

In stock

48

BOLT, HEXAGON

97013-08020-00

—

$1.54

In stock

49

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

50

PIN, SPEC''L SHAPE

90249-10126-00

1
Out of stock

51

PIN, HINGE

8A7-77157-00-00

1
Out of stock

52

SCREW, FLAT

98707-06030-00

—

$6.08

In stock

53

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

54

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

55

WASHER, PLAIN

92990-08200-00

1

$2.56

In stock

56

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

57

NUT, CROWN

95303-08800-00

—

$7.52

In stock
