2001 Yamaha BR250TF 8BD8 Starter Diagram

← All diagrams

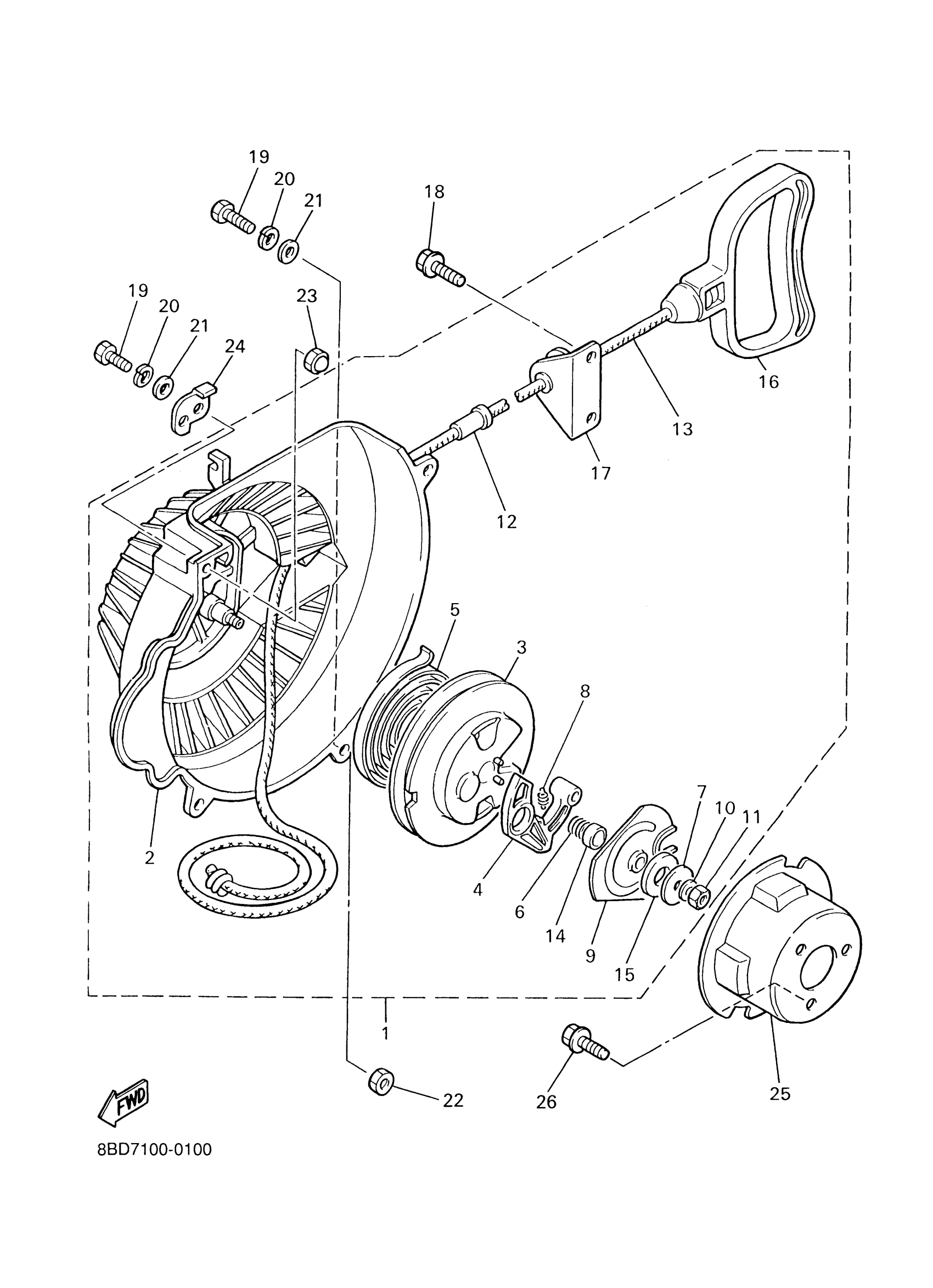

Find the part on the Starter diagram for your 2001 Yamaha BR250TF 8BD8, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2001 Yamaha BR250TF 8BD8 Starter Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

STARTER ASSY

8R4-15710-01-00

1

$324.71

In stock

2

CASE, STARTER

8R4-15711-00-00

—

$133.43

In stock

3

DRUM, SEAVE

8F3-15714-01-00

1

$45.63

In stock

4

PAWL, DRIVE

8F3-15741-01-00

1

$21.05

In stock

5

SPRING, STARTER

8F3-15713-01-00

1

$41.31

In stock

6

SPRING, DRIVE PLATE

8F3-15715-00-00

1

$9.15

In stock

7

WASHER, THRUST

8F3-15739-01-00

1

$11.03

In stock

8

SPRING, RETURN

8F3-15734-00-00

1

$5.12

In stock

9

PLATE, DRIVE

8F3-15716-03-00

1

$23.00

In stock

10

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

11

NUT(650)

95380-06700-00

1

$6.17

In stock

12

GUIDE, ROPE

8F3-15758-00-00

1

$17.09

In stock

13

WIRE, STARTER (BRAIDED)

89A-15751-00-00

1

$27.50

In stock

14

COLLOR

82M-15779-00-00

1

$6.88

In stock

15

WASHER, THRUST

8G5-15739-00-00

1

$6.94

In stock

16

HANDLE, STARTER

8F3-15755-00-00

—

$23.00

In stock

17

. HOLDER, HANDLE

8R4-15788-01-00

1
Out of stock

18

BOLT, FLANGE(JN5)

95817-08016-00

—

$4.12

In stock

19

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

20

WASHER, SPRING

92907-06100-00

—
Out of stock

21

WASHER(6TA)

92907-06600-00

—

$0.78

In stock

22

NUT(6TA)

95317-06600-00

—

$2.69

In stock

23

NUT (J17)

95380-06800-00

—

$6.74

In stock

24

STOPPER, SHROUD

8R4-77118-00-00

—

$11.63

In stock

25

PULLEY, STARTER

81L-15723-00-00

—

$41.92

In stock

26

BOLT, FLANGE

95817-08012-00

—

$3.98

In stock
