1993 Kawasaki Zephyr Rear Hub Diagram

← All diagrams

Find the part on the Rear Hub diagram for your 1993 Kawasaki Zephyr, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

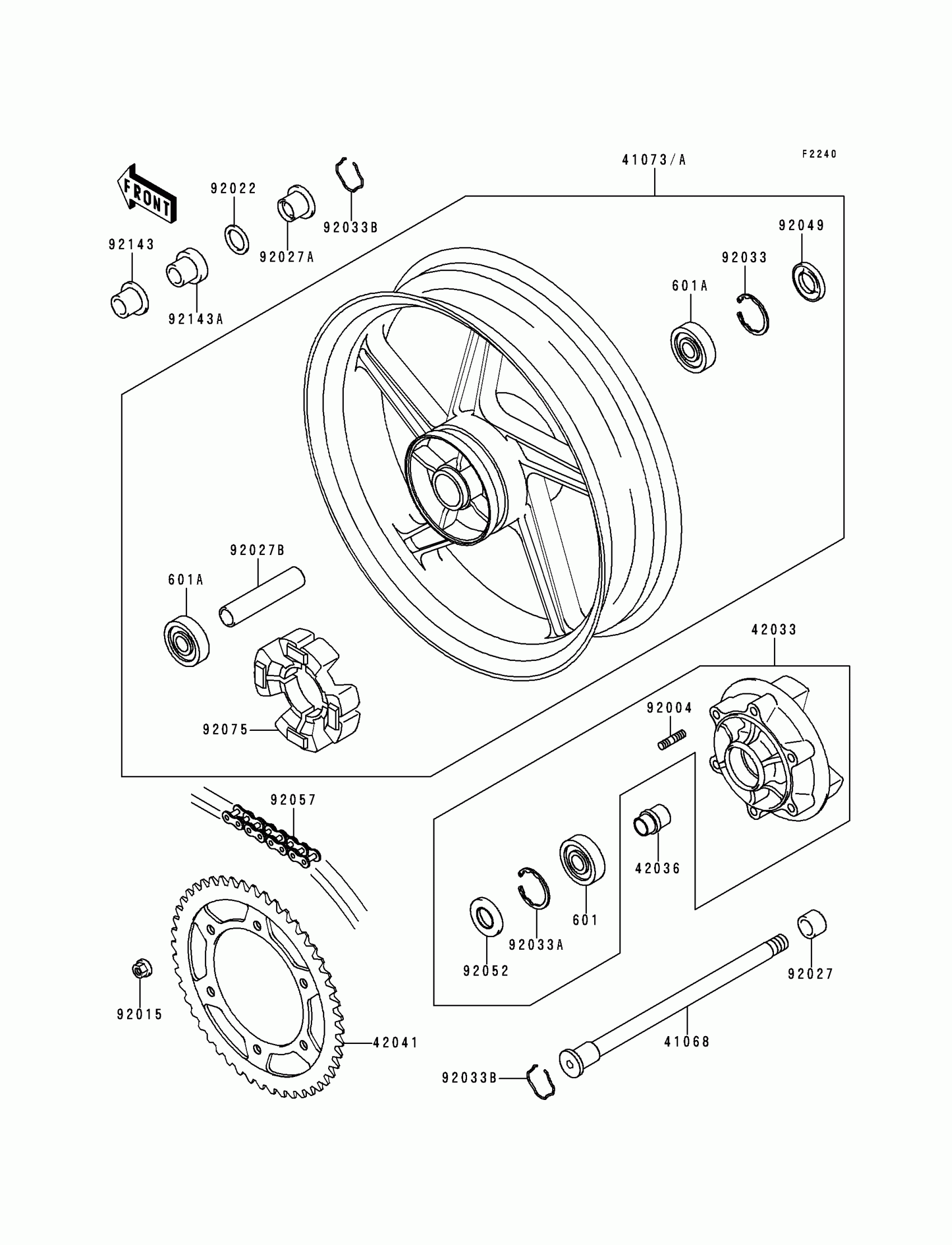

1993 Kawasaki Zephyr Rear Hub Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

601

BEARING-BALL,#6205G

601B6205G

1
Out of stock

601A

1

$41.16

In stock

41068

AXLE,RR

41068-1292

1
Out of stock

41073A

1

$890.94

In stock

42033

1

$237.65

In stock

42036

SLEEVE,RR HUB,L=26

42036-1149

1

$34.32

In stock

42041

SPROCKET-HUB,41T

42041-1354

1

$82.52

In stock

92004

STUD,10X24

92004-1146

1
Out of stock

92015

NUT,10MM

92015-1720

1

$4.16

In stock

92022

WASHER,23X32X2.3

92022-1618

1

$5.42

In stock

92027

COLLAR,L=21

92027-1661

1
Out of stock

92027A

COLLAR,RR AXLE,L=28

92027-1810

1

$32.61

In stock

92027B

COLLAR,L=106

92027-1876

1

$22.61

In stock

92033

RING-SNAP,47MM

92033-1042

1

$3.36

In stock

92033A

RING-SNAP,52MM

92033-1043

1

$6.41

In stock

92033B

RING-SNAP,RR AXLE

92033-1156

1

$3.55

In stock

92049

SEAL-OIL,BJN28475

92049-1056

1
Out of stock

92052

SEAL-OIL,TWC35527

92052-006

1
Out of stock

92057

CHAIN,DRIVE,EK520MV-O2X108L

92057-1324

1
Out of stock

92075

DAMPER,SHOCK,RR HUB

92075-1687

1

$72.12

In stock

92143

COLLAR,RR AXLE,L=26

92143-1210

1
Out of stock

92143A

COLLAR,SPROCKT

92143-1348

1

$22.51

In stock
