2016 Kawasaki Z800 ABS Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 2016 Kawasaki Z800 ABS, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

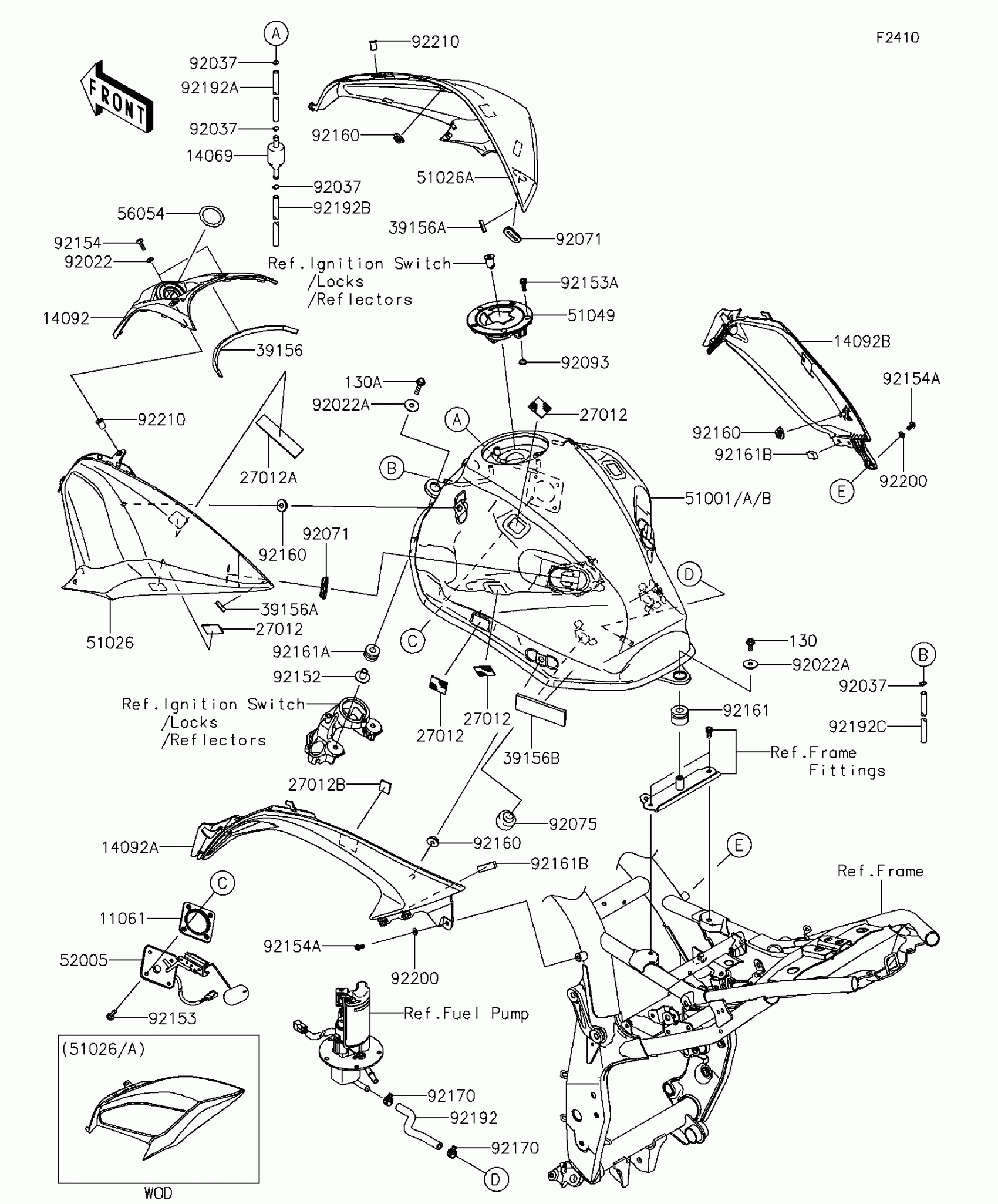

2016 Kawasaki Z800 ABS Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11061

GASKET,FUEL GAUGE

11061-0797

1

$17.93

In stock

14069

BREATHER,TANK

14069-0008

1

$5.97

In stock

14092

COVER,IGNITION SWITCH

14092-1090

1
Out of stock

14092A

COVER,KNEE GRIP,LH

14092-1091

1

$49.17

In stock

14092B

COVER,KNEE GRIP,RH

14092-1092

1

$49.17

In stock

27012

HOOK

27012-0170

1

$4.85

In stock

27012A

1

$11.36

In stock

27012B

HOOK,20X20X3.0

27012-0772

1

$3.17

In stock

39156

PAD,IGNITION SWITCH

39156-0995

1
Out of stock

39156A

PAD,5X20X3

39156-0999

1

$1.41

In stock

39156B

PAD,93X30X5

39156-1858

1

$3.15

In stock

51001

TANK-COMP-FUEL,F.EBONY

51001-0782-45L

1

$1,208.87

In stock

51001A

TANK-COMP-FUEL,C.C.RED

51001-0782-53R

1

$1,208.87

In stock

51001B

TANK-COMP-FUEL,C.P.BLUE

51001-0782-723

1
Out of stock

51026

COVER TANK,LH,M.S.BLACK

51026-0053-660

1

$198.77

In stock

51026A

COVER TANK,RH,M.S.BLACK

51026-0054-660

1
Out of stock

51049

CAP-TANK,FUEL

51049-0714

1

$139.17

In stock

52005

GAUGE,FUEL

52005-0721

1

$203.44

In stock

56054

MARK,IG. SWITCH

56054-1822

1

$8.64

In stock

92022

1

$3.12

In stock

92022A

WASHER,7X24X1.6

92022-228

1
Out of stock

92037

CLAMP,TUBE

92037-010

1

$3.12

In stock

92071

GROMMET

92071-1187

1

$3.94

In stock

92075

DAMPER

92075-015

1

$3.97

In stock

92093

SEAL,FUEL TANK CAP

92093-1030

1

$6.18

In stock

92152

COLLAR,6.5X10X17.6

92152-1655

1
Out of stock

92153

BOLT,FLANGED,5X12

92153-1421

1
Out of stock

92153A

BOLT,SOCKET,5X16

92153-1616

1

$1.20

In stock

92154

BOLT,SOCKET,5X16

92154-0026

1

$2.10

In stock

92154A

BOLT,SOCKET,5X10

92154-0215

1

$1.80

In stock

92160

DAMPER

92160-1613

1

$2.97

In stock

92161

DAMPER,12X28X21

92161-1468

1

$3.50

In stock

92161A

DAMPER,10X24X15

92161-1482

1

$3.27

In stock

92161B

DAMPER,10X35X6

92161-1539

1

$1.95

In stock

92170

CLAMP

92170-1492

1

$3.97

In stock

92192

TUBE,FUEL

92192-0593

1
Out of stock

92192A

TUBE,BREATHER

92192-0798

1
Out of stock

92192B

TUBE,6X9X930

92192-1311

1
Out of stock

92192C

TUBE,6X9X1095

92192-1312

1
Out of stock

130

BOLT-FLANGED,6X14

130BA0614

1

$1.12

In stock

130A

BOLT-FLANGED,6X30

130BA0630

1

$1.31

In stock

92200

WASHER,NYLON,5.3X11.5X0.5

92200-1480

1
Out of stock

92210

NUT,WELL,5MM

92210-0498

1
Out of stock
