2019 Kawasaki Z650 Ignition Switch/locks/reflectors Diagram

← All diagrams

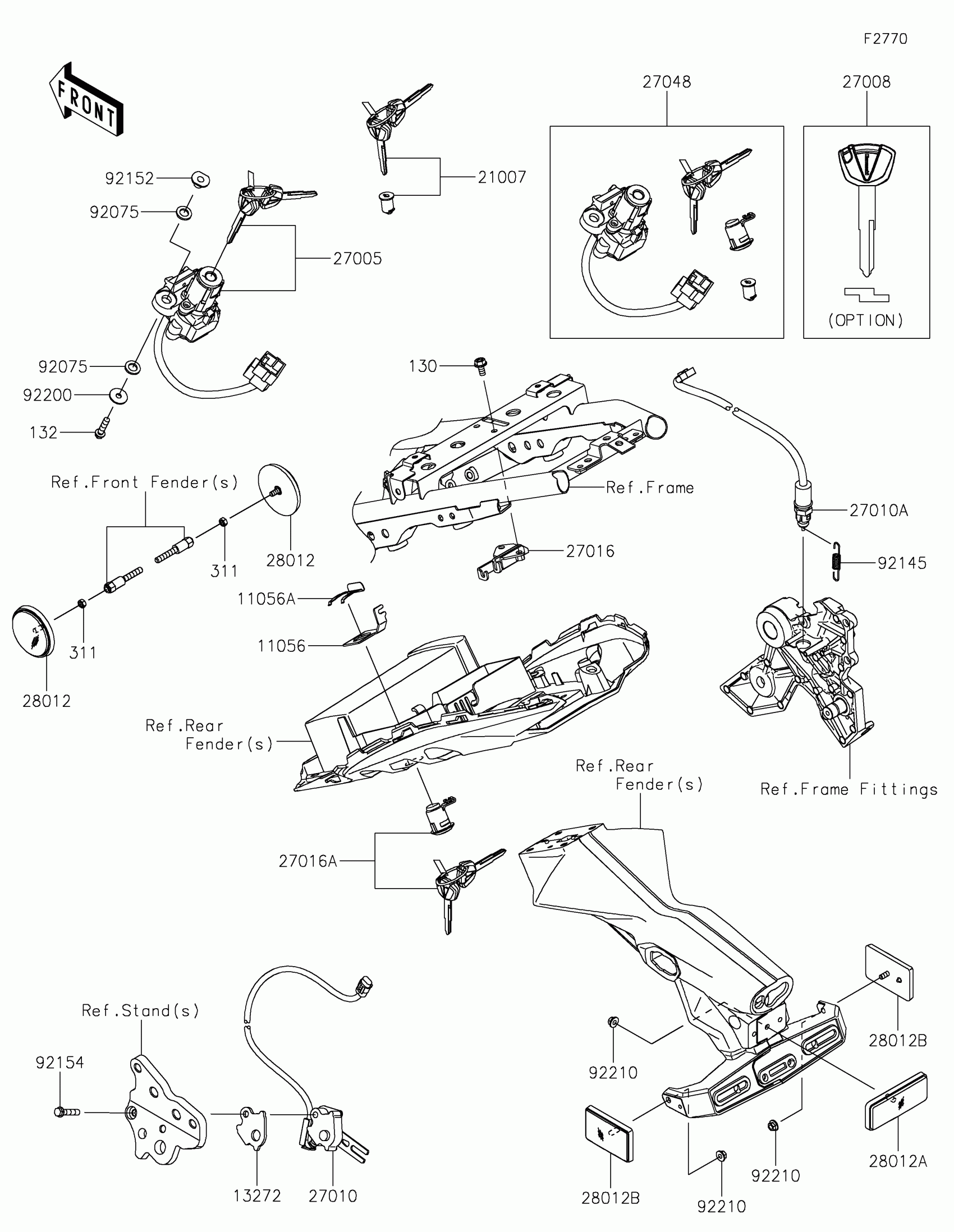

Find the part on the Ignition Switch/locks/reflectors diagram for your 2019 Kawasaki Z650, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2019 Kawasaki Z650 Ignition Switch/locks/reflectors Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11056

BRACKET

11056-0237

1

$3.50

In stock

11056A

BRACKET,CLASP

11056-0238

1

$4.75

In stock

130

BOLT-FLANGED,6X12

130BA0612

1

$1.46

In stock

132

1

$2.29

In stock

13272

PLATE

13272-1330

1

$2.95

In stock

21007

ROTOR,LOCK,TANK CAP

21007-5077

1

$126.11

In stock

27005

1

$183.65

In stock

27008

KEY-LOCK,BLANK

27008-0596

1

$20.30

In stock

27010

SWITCH,SIDE STAND

27010-0845

1

$120.25

In stock

27010A

SWITCH,BRAKE

27010-0857

1

$26.53

In stock

27016

1

$14.14

In stock

27016A

LOCK-ASSY,SEAT

27016-5386

1

$92.11

In stock

27048

SWITCH-ASSY

27048-5113

1

$393.21

In stock

28012

1

$22.37

In stock

28012A

REFLECTOR-REFLEX

28012-1077

1

$21.76

In stock

28012B

REFLECTOR-REFLEX

28012-1088

1

$20.82

In stock

311

NUT-HEX,5MM

311AB0500

1

$0.49

In stock

92075

DAMPER

92075-1564

1

$4.35

In stock

92145

SPRING,REAR BRAKE

92145-0946

1

$4.42

In stock

92152

COLLAR,6X9X10.6

92152-1971

1
Out of stock

92154

BOLT,FLANGED,6X30

92154-1040

1

$2.19

In stock

92200

WASHER,6X20X1.6

92200-0780

1
Out of stock

92210

NUT,FLANGED,5MM

92210-0007

1
Out of stock
