2021 Kawasaki Z H2 Se Ignition Switch/locks/reflectors Diagram

← All diagrams

Find the part on the Ignition Switch/locks/reflectors diagram for your 2021 Kawasaki Z H2 Se, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

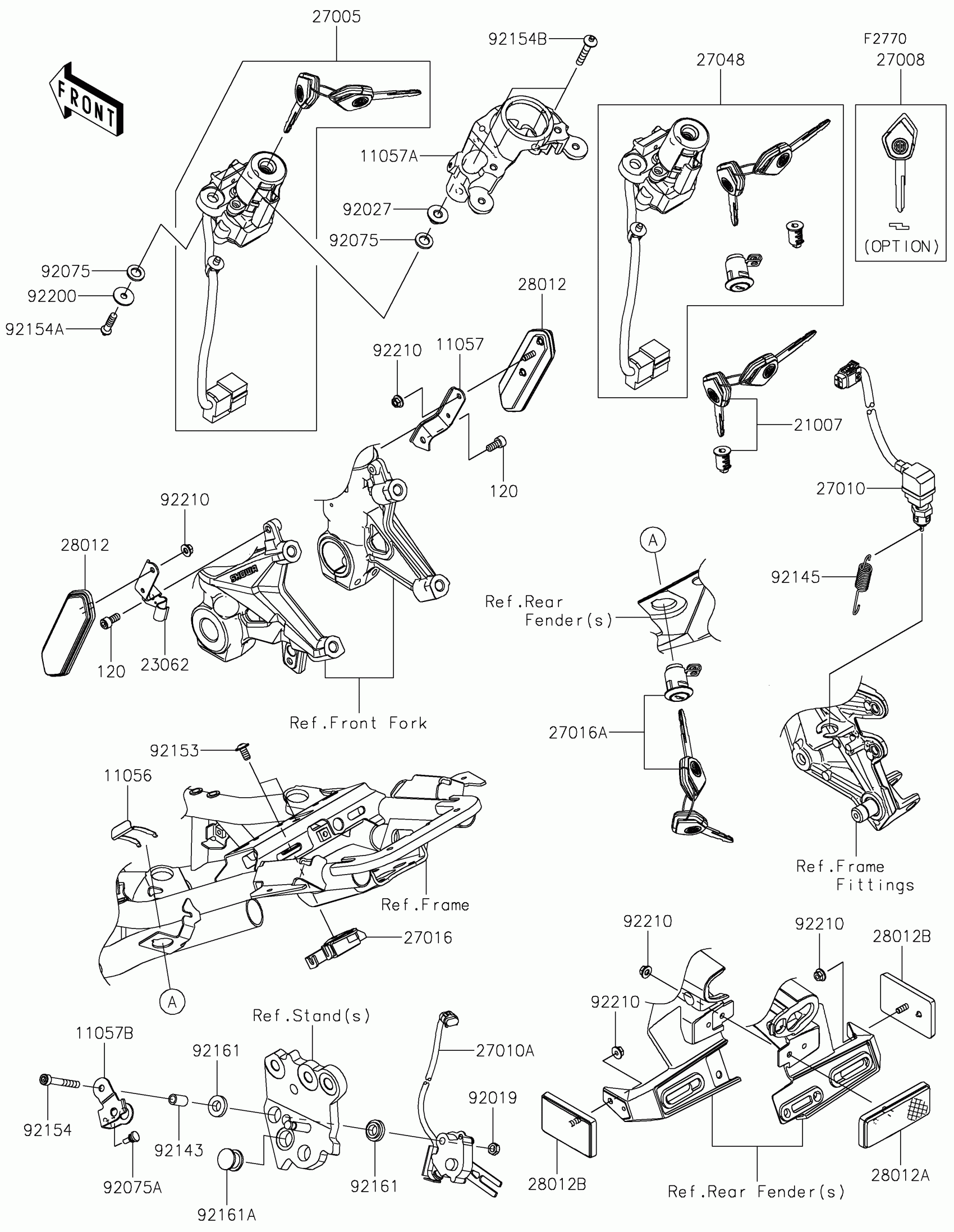

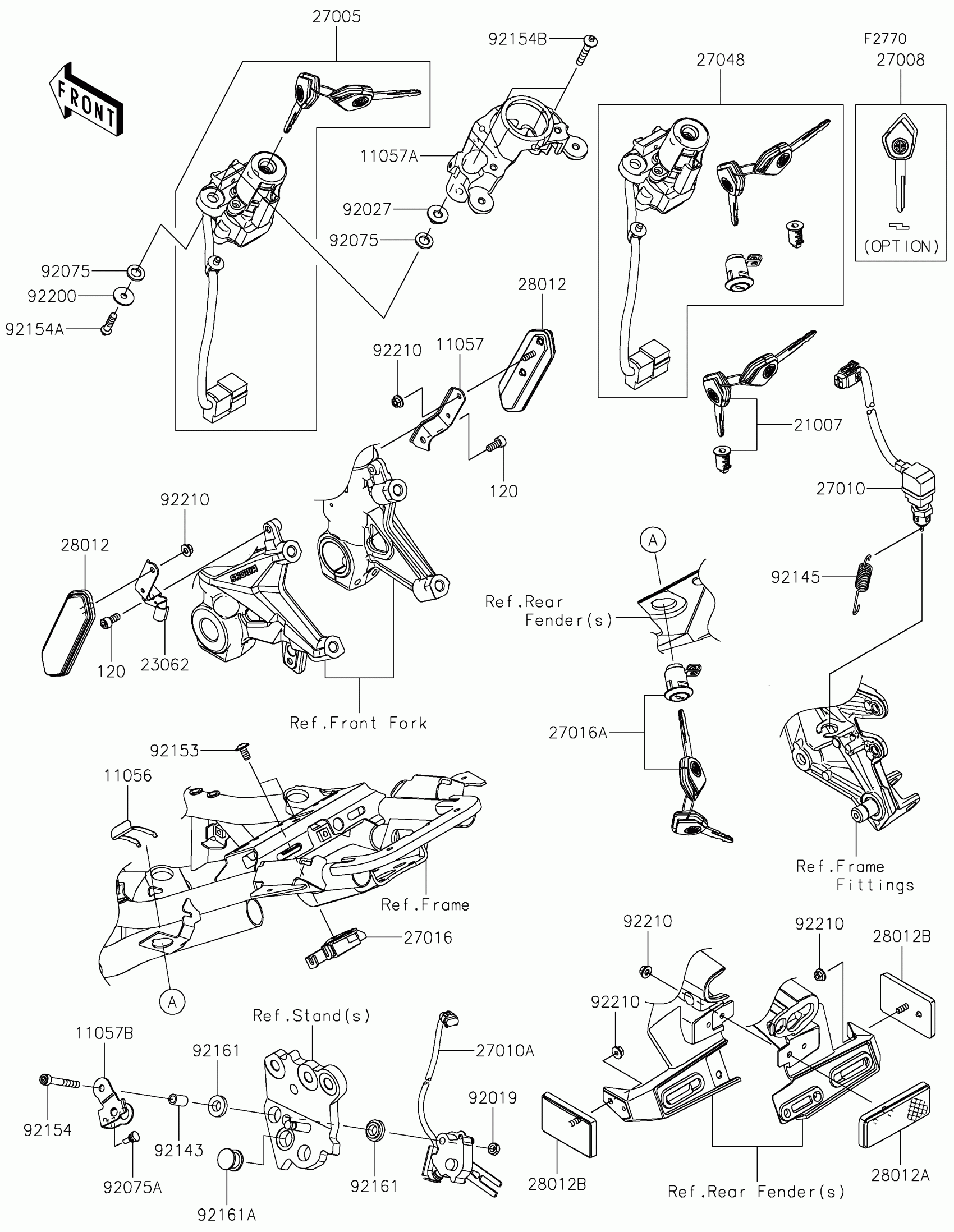

2021 Kawasaki Z H2 Se Ignition Switch/locks/reflectors Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11056

BRACKET,CLASP

11056-0238

1

$4.75

In stock

11057

1

$5.56

In stock

11057A

1

$76.22

In stock

11057B

1

$5.47

In stock

120

BOLT-SOCKET,6X14

120CC0614

1

$2.15

In stock

21007

ROTOR,LOCK,TANK CAP

21007-5079

1

$99.44

In stock

23062

1

$12.49

In stock

27005

1

$350.84

In stock

27008

KEY-LOCK,BLANK

27008-0590

1

$82.66

In stock

27010

SWITCH,STOP

27010-0924

1

$80.55

In stock

27010A

SWITCH,SIDE STAND

27010-0934

1

$118.65

In stock

27016

1

$29.14

In stock

27016A

LOCK-ASSY,SEAT

27016-5389

1

$98.52

In stock

27048

SWITCH-ASSY

27048-5258

1

$720.72

In stock

28012

1

$15.61

In stock

28012A

REFLECTOR-REFLEX

28012-1077

1

$21.76

In stock

28012B

REFLECTOR-REFLEX

28012-1088

1

$20.82

In stock

92019

NUT,LOCK,6MM

92019-008

1

$3.36

In stock

92027

COLLAR

92027-1045

1

$4.37

In stock

92075

DAMPER

92075-1564

1

$4.35

In stock

92075A

DAMPER,6X10X15

92075-1808

1

$1.24

In stock

92143

COLLAR,6.5X9.5X17

92143-1408

1

$4.24

In stock

92145

SPRING

92145-1908

1

$8.25

In stock

92153

BOLT,SOCKET,6X12

92153-1617

1

$1.20

In stock

92154

BOLT,SOCKET,6X45

92154-0508

1

$2.19

In stock

92154A

BOLT,TORX,6X22

92154-1858

1

$3.14

In stock

92154B

1

$3.15

In stock

92161

DAMPER

92161-0117

1

$2.36

In stock

92161A

DAMPER

92161-0118

1

$2.36

In stock

92200

WASHER,6X20X1.6

92200-0212

1
Out of stock

92210

NUT,FLANGED,5MM

92210-0007

1
Out of stock
