1986 Yamaha YTZ250S Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1986 Yamaha YTZ250S, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

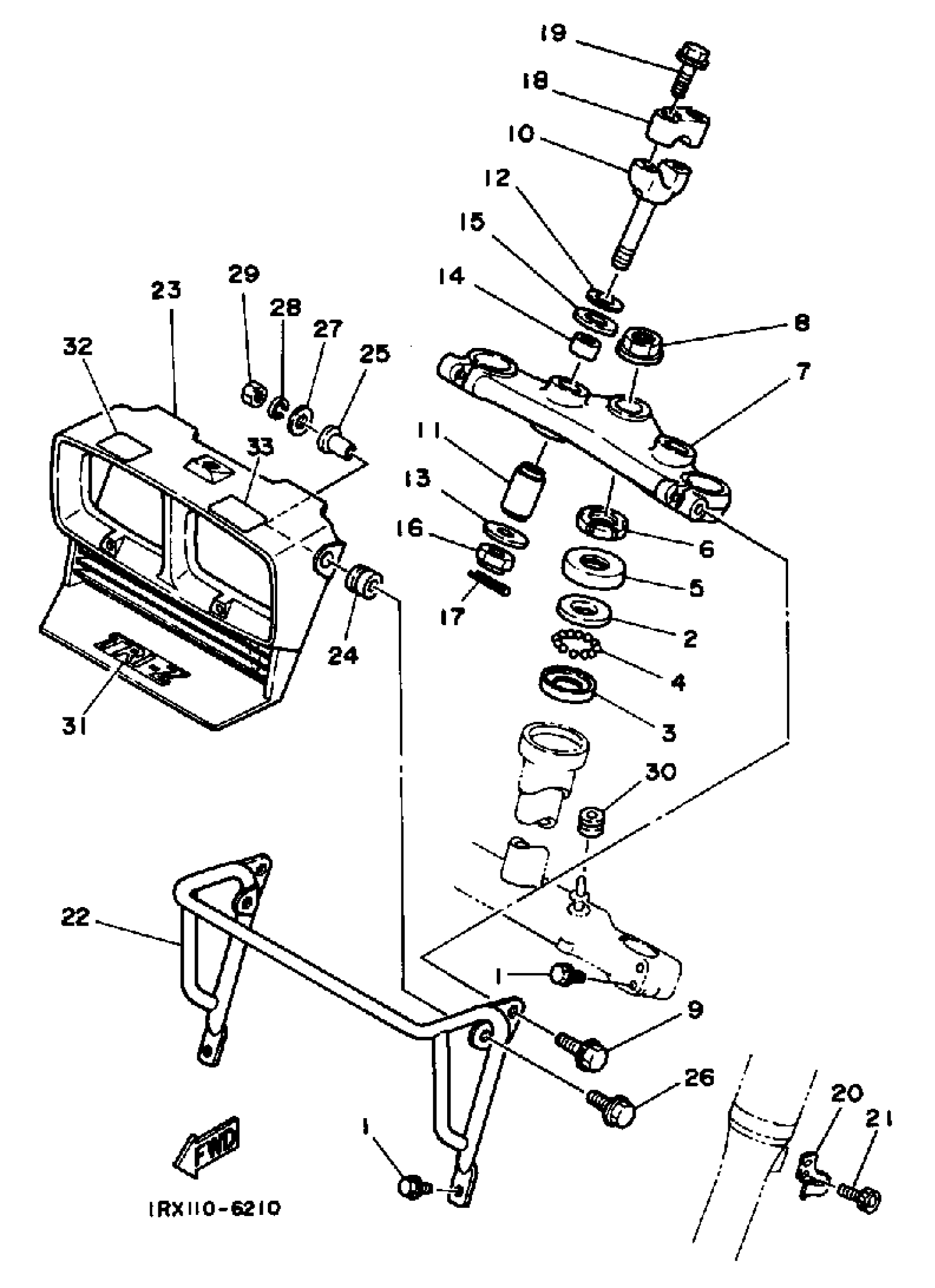

1986 Yamaha YTZ250S Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BOLT, FLANGE

95814-08045-00

1

$3.95

In stock

2

RACE, BALL 1

4FP-F3411-20-00

1

$8.70

In stock

3

RACE,BALL 2

4FP-F3412-10-00

—

$3.98

In stock

4

BALL

93501-04011-00

1
Out of stock

5

COVER, BALL RACE

136-23415-00-00

1

$7.71

In stock

6

NUT

90179-25004-00

1

$20.78

In stock

7

CROWN, HANDLE

1RX-23435-00-98

1
Out of stock

8

NUT

90179-22330-00

1
Out of stock

9

BOLT, FLANGE(4GB)

95817-10045-00

1

$4.52

In stock

10

HOLDER, HANDLE LOWER

4AA-23442-01-98

1
Out of stock

11

BUSHING,REAR ARM

307-22123-00-00

1

$18.21

In stock

12

WASHER, PLATE

90201-123E8-00

1
Out of stock

13

WASHER, PLATE (3J6)

90201-100A1-00

1

$6.71

In stock

14

COLLAR (4V4)

90387-121E8-00

1

$12.06

In stock

15

WASHER, PLATE (462)

90202-14077-00

1

$3.57

In stock

16

NUT, U

90185-10037-00

—

$6.68

In stock

17

PIN, COTTER

91490-20025-00

—

$1.31

In stock

18

HOLDER, HANDLE UPPER

1E6-23441-00-00

—

$22.38

In stock

19

BOLT, FLANGE

95817-08035-00

—

$6.68

In stock

20

HOLDER, BRAKE HOSE2

(38W-25876-00-00)

1
Out of stock

21

BOLT,SOCKET

91317-06012-00

—

$6.17

In stock

22

STAY, HEADLIGHT

38W-23174-00-00

1
Out of stock

23

PANEL, FRONT

(1RX-23391-00-00)

1
Out of stock

24

GROMMET (38W)

90480-18417-00

1
Out of stock

25

COLLAR

90387-06166-00

—
Out of stock

26

BOLT, FLANGE

95817-06030-00

—

$3.91

In stock

27

YBS66-6 WASHER, PLAIN

92990-06200-00

—

$0.78

In stock

28

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

29

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

30

DAMPER, SIDE COVER (437)

90480-12053-00

—

$5.78

In stock

31

EMBLEM

1RX-23395-00-00

1
Out of stock

32

LABEL, CHOKE

(38W-26139-00-00)

1
Out of stock

33

EMBLEM

(1RX-21578-00-00)

1
Out of stock
