1986 Yamaha YTZ250S Front Fork Diagram

← All diagrams

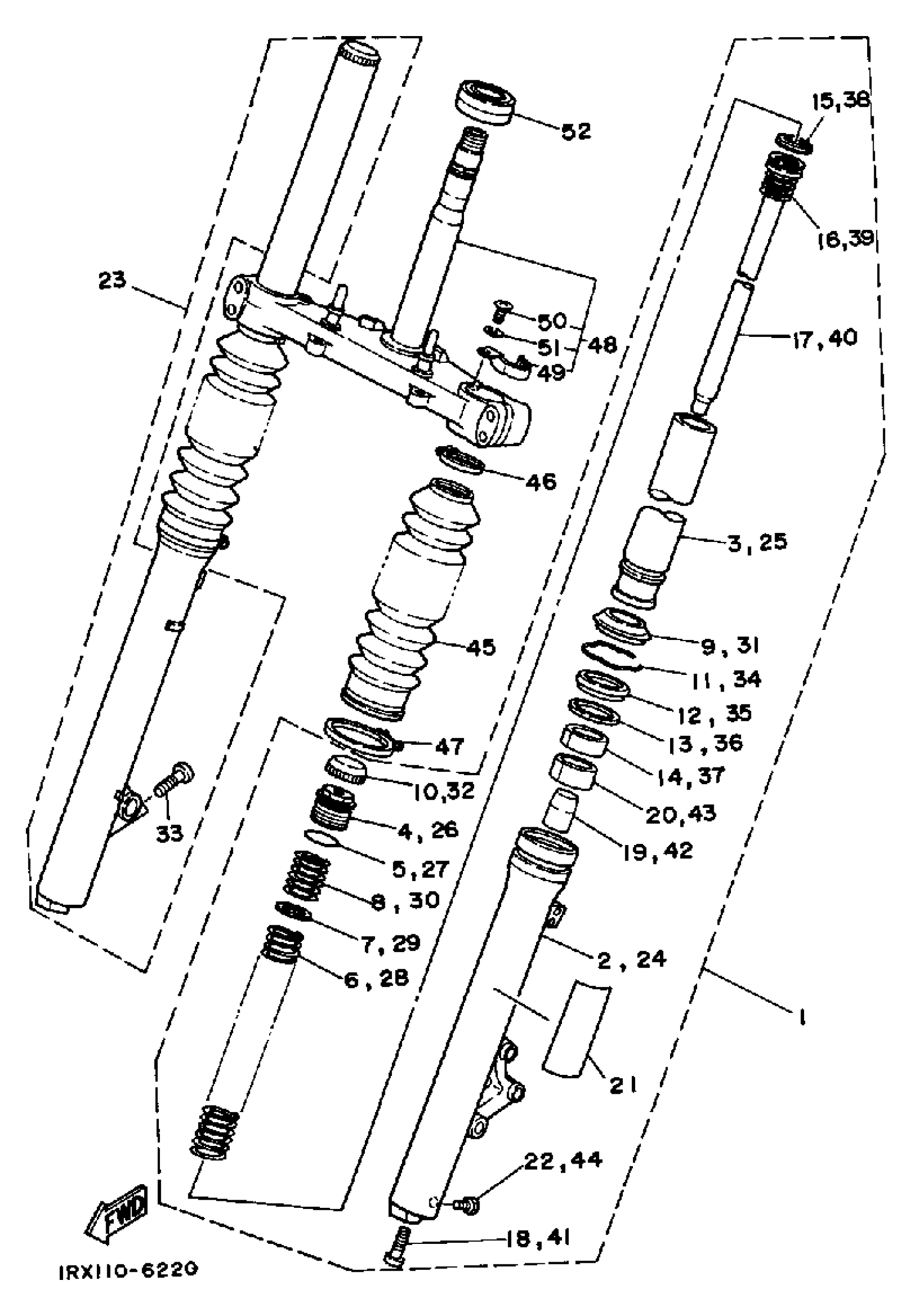

Find the part on the Front Fork diagram for your 1986 Yamaha YTZ250S, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1986 Yamaha YTZ250S Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSEMBLY L (L.H.)

1RX-23102-00-00

1
Out of stock

2

TUBE, OUTER 1

(1RX-23126-00-00)

1
Out of stock

3

. INNER TUBE 1

1RX-23110-00-00

1
Out of stock

4

. BOLT, CAP

1RX-23111-00-00

1
Out of stock

5

. O-RING

1RX-23147-00-00

1
Out of stock

6

. SPRING, FRONT FORK

1RX-23141-00-00

1
Out of stock

7

SEAT, SPRING UPPER

(1RX-23142-00-00)

1
Out of stock

8

. SPRING

1RX-23351-00-00

1
Out of stock

8

SPRING, FORK SOFT

(1RX-23351-10-00)

1
Out of stock

8

SPRING, FORK HARD

(1RX-23351-20-00)

1
Out of stock

9

SEAL, DUST

1KT-23144-00-00

1

$29.71

In stock

10

. CAP, AIR VALVE

1RX-23184-00-00

1
Out of stock

11

CLIP, OIL SEAL

1RX-23156-00-00

—

$7.46

In stock

12

OIL SEAL

3XV-23145-00-00

—

$23.71

In stock

13

WASHER, OIL SEAL

1RX-23146-00-00

1

$22.11

In stock

14

METAL, SLIDE 1

1KT-23125-00-00

—

$29.40

In stock

15

. RING, PISTON FRTFRK

1RX-23157-00-00

1
Out of stock

16

SPRING, REBOUND

(1RX-23151-00-00)

1
Out of stock

17

PISTON, FRONT FORK

1RX-23171-00-00

—

$29.29

In stock

18

BOLT

3M7-23181-00-00

—

$7.75

In stock

19

SPACER, OIL LOCK

(1RX-23166-00-00)

1
Out of stock

20

METAL, SLIDE 2

3MA-23135-10-00

—

$42.78

In stock

21

LABEL, CAUTION 2

(5G2-23199-00-00)

1
Out of stock

22

PLUG, DRAIN

2A6-23119-00-00

—

$7.51

In stock

23

FRONT FORK ASSEMBLY R

(1RX-23103-00-00)

1
Out of stock

24

. TUBE, OUTER 2

1RX-23136-00-00

1
Out of stock

25

. INNER TUBE 1

1RX-23110-00-00

1
Out of stock

26

. BOLT, CAP

1RX-23111-00-00

1
Out of stock

27

. O-RING

1RX-23147-00-00

1
Out of stock

28

. SPRING, FRONT FORK

1RX-23141-00-00

1
Out of stock

29

SEAT, SPRING UPPER

(1RX-23142-00-00)

1
Out of stock

30

. SPRING

1RX-23351-00-00

1
Out of stock

30

SPRING, FORK SOFT

(1RX-23351-10-00)

1
Out of stock

30

SPRING, FORK HARD

(1RX-23351-20-00)

1
Out of stock

31

SEAL, DUST

1KT-23144-00-00

1

$29.71

In stock

32

. CAP, AIR VALVE

1RX-23184-00-00

1
Out of stock

33

BOLT, SOCKET

91317-08030-00

—

$6.17

In stock

34

CLIP, OIL SEAL

1RX-23156-00-00

—

$7.46

In stock

35

OIL SEAL

3XV-23145-00-00

—

$23.71

In stock

36

WASHER, OIL SEAL

1RX-23146-00-00

1

$22.11

In stock

37

METAL, SLIDE 1

1KT-23125-00-00

—

$29.40

In stock

38

. RING, PISTON FRTFRK

1RX-23157-00-00

1
Out of stock

39

SPRING, REBOUND

(1RX-23151-00-00)

1
Out of stock

40

PISTON, FRONT FORK

1RX-23171-00-00

—

$29.29

In stock

41

BOLT

3M7-23181-00-00

—

$7.75

In stock

42

SPACER, OIL LOCK

(1RX-23166-00-00)

1
Out of stock

43

METAL, SLIDE 2

3MA-23135-10-00

—

$42.78

In stock

44

PLUG, DRAIN

2A6-23119-00-00

—

$7.51

In stock

45

BOOT, FRONT FORK

1RX-23191-00-00

1
Out of stock

46

BAND

(1RX-23192-00-00)

1
Out of stock

47

BAND

3RW-23192-00-00

—

$21.34

In stock

48

UNDER BRACKET

(1RX-23340-10-00)

1
Out of stock

49

HOLDER, BRAKE HOSE1

(38W-25875-00-00)

1
Out of stock

50

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

51

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

52

—

$60.13

In stock
