1967 Yamaha YR1_2_2C (YR1) Electrical Diagram

← All diagrams

Find the part on the Electrical diagram for your 1967 Yamaha YR1_2_2C (YR1), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

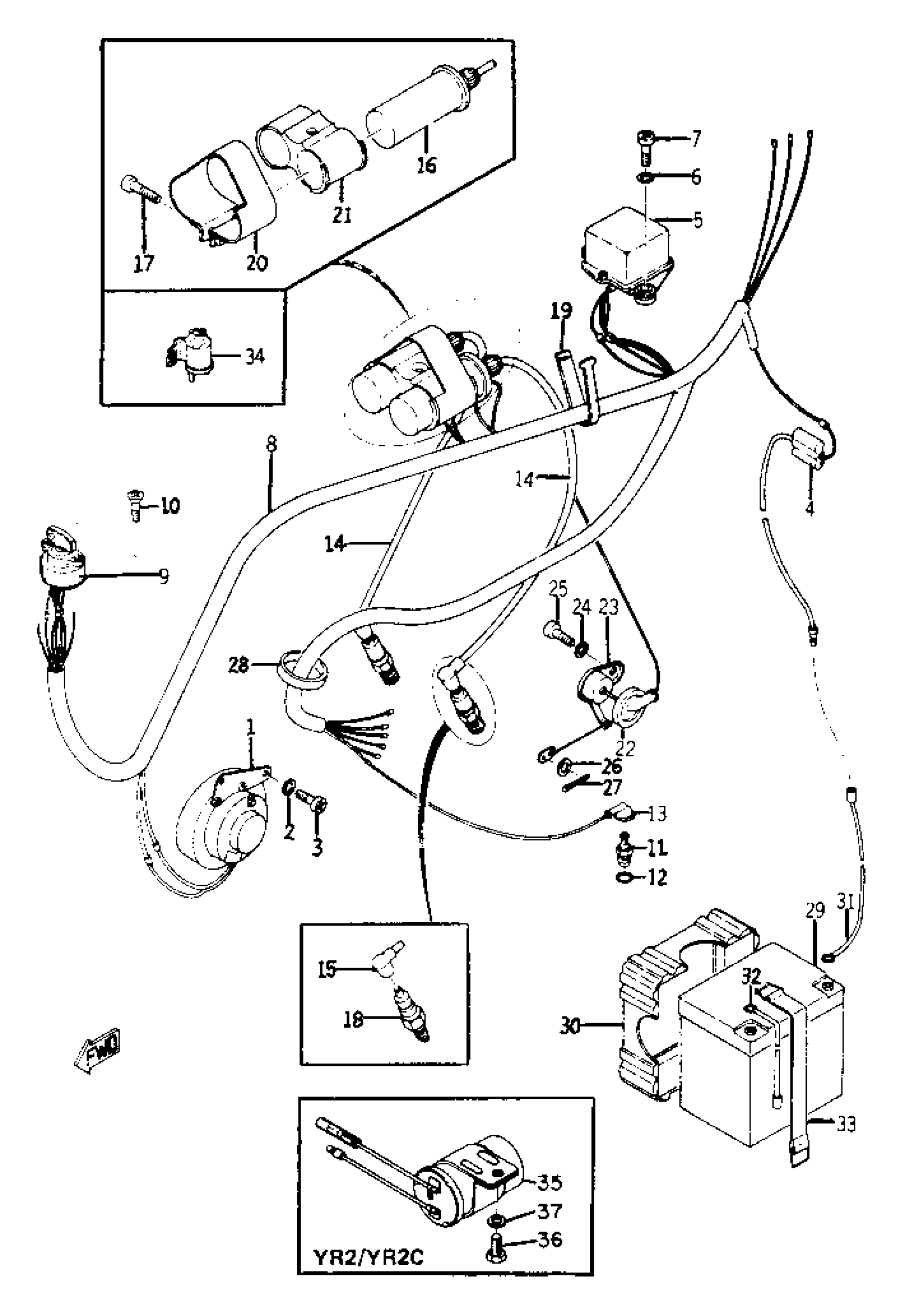

1967 Yamaha YR1_2_2C (YR1) Electrical Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HORN

(168-83371-20-00)

1
Out of stock

2

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

3

SCREW, PAN

98507-06014-00

1

$6.18

In stock

4

FUSE

1A0-82161-00-00

1
Out of stock

4

FUSE HOLDER ASSY

2UJ-82150-02-00

—
Out of stock

5

VOLTAGE REG ASSEMBLY

(168-81910-20-00)

1
Out of stock

6

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

7

SCREW, PAN HEAD(6E5)

97880-06018-00

1

$4.19

In stock

8

WIRE HARNESS ASSEMBLY

(168-82590-10-00)

1
Out of stock

8

WIRE HARNESS ASSEMBLY

(211-82590-10-00)

1
Out of stock

9

MAIN SWITCH ASSEMBLY

(168-82508-19-00)

1
Out of stock

10

SCREW, FLAT

98707-04010-00

1
Out of stock

10

SCREW, OVAL HEAD

(98603-04008-00)

1
Out of stock

11

NEUTRAL SWITCH ASSY

136-82540-03-00

1

$26.20

In stock

12

WASHER, PLATE

90201-12790-00

1

$6.85

In stock

13

CAP

168-82542-10-00

1
Out of stock

14

CORD, HIGH TENS 1

(168-82341-00-00)

1
Out of stock

15

PLUG CAP ASSY

56J-82370-00-00

—

$56.63

In stock

16

IGNITION COIL ASSEMBLY

168-82310-70-00

1
Out of stock

17

SCREW, PAN HEAD (76T)

98517-06025-00

—

$3.12

In stock

18

1

$4.21

In stock

19

BAND

(150-82591-00-00)

1
Out of stock

20

BAND, COIL FITTING

(168-82311-00-00)

1
Out of stock

21

HOLDER, COIL FTNG

(168-82312-00-00)

1
Out of stock

22

CAP

(168-82532-00-00)

1
Out of stock

23

STOP SWITCH ASSEMBLY

168-82530-01-00

1
Out of stock

24

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

25

SCREW PAN HEAD

98580-06010-00

—

$6.17

In stock

26

YBS66-6 WASHER, PLAIN

92990-06200-00

—

$0.78

In stock

27

PIN, COTTER

91490-25020-00

—

$2.94

In stock

28

BAND

(168-82592-00-00)

1
Out of stock

29

CAP, BATTERY

(131-82111-60-00)

1
Out of stock

29

12N5.5-3B GS BATTERY

12N-553BA-00-00

1
Out of stock

30

SEAT, BATTERY

(168-82122-00-00)

1
Out of stock

31

WIRE, PLUS LEAD

(168-82115-00-00)

1
Out of stock

32

WIRE, MINUS LEAD

(168-82116-00-00)

1
Out of stock

33

BAND, BATTERY

26H-82131-00-00

—

$20.89

In stock

34

FLASHER RELAY ASSEMBLY

(168-83350-20-00)

1
Out of stock

35

FLASHER RELAY ASSEMBLY

(211-83350-20-00)

1
Out of stock

36

BOLT (661)

97013-06012-00

—

$4.71

In stock

37

WASHER, SPRING

92995-06100-00

1

$2.99

In stock
