1986 Yamaha Badger (YFM80S) Front Wheel Diagram

← All diagrams

Find the part on the Front Wheel diagram for your 1986 Yamaha Badger (YFM80S), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

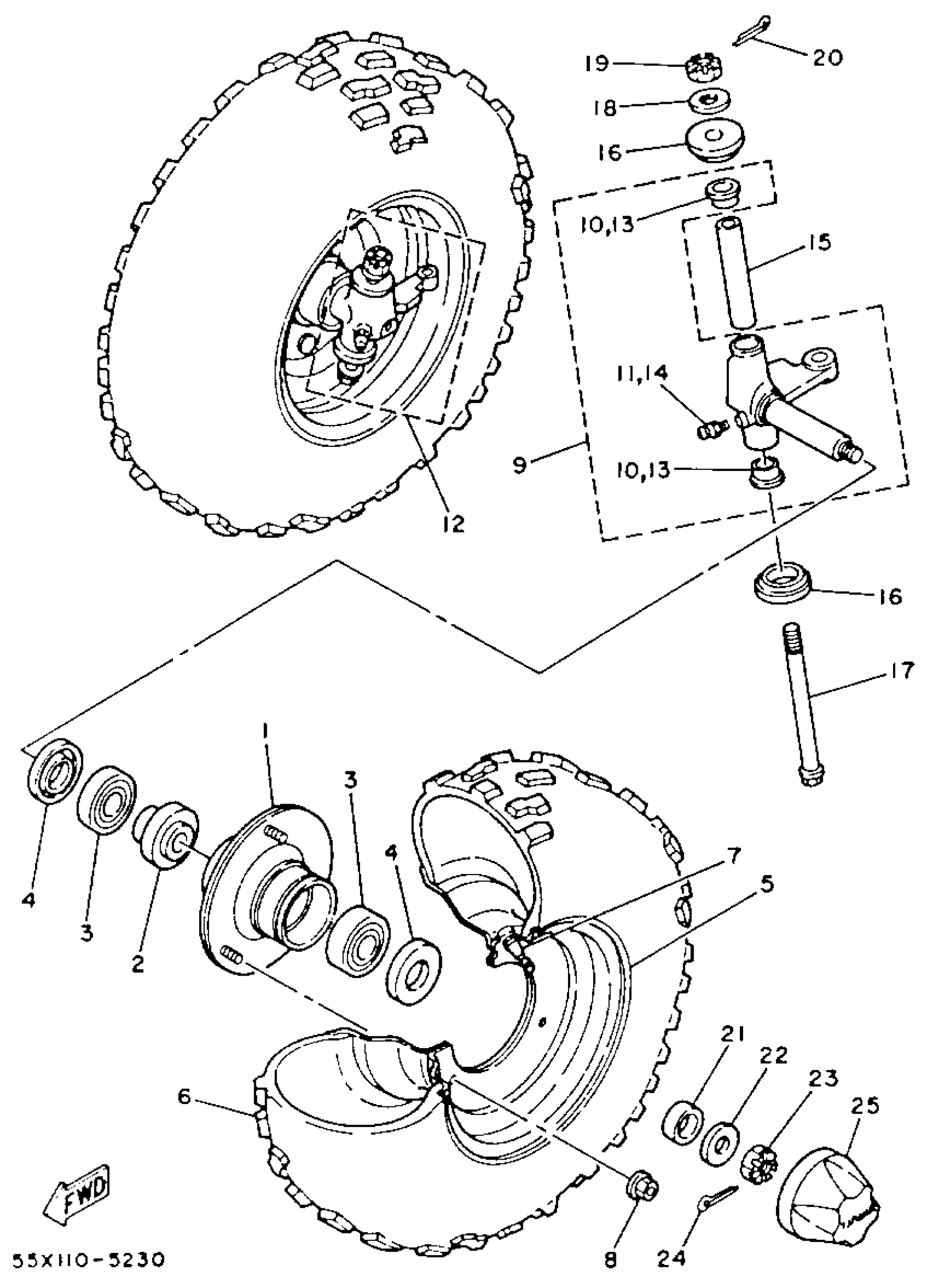

1986 Yamaha Badger (YFM80S) Front Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HUB, FRONT

55X-25111-00-00

1
Out of stock

2

SPACER, BEARING

55X-25117-00-00

1
Out of stock

3

1

$31.64

In stock

4

OIL SEAL (5V6)

93102-23252-00

1

$12.17

In stock

5

FRONT WHEEL COMP (55X-25180-00-35)

55X-25180-01-35

1
Out of stock

6

TIRE

2D3-2510K-09-00

1

$103.44

In stock

7

VALVE, RIM(2GH)

93900-00030-00

1

$14.46

In stock

8

NUT, FLANGE

95704-08500-00

1
Out of stock

9

STEERING KNUCKLE L (LEFT)

55X-23501-00-00

1
Out of stock

10

BUSH, SOLID (J10)

90381-15032-00

1

$23.25

In stock

11

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

12

STEERING, KNUCKLE R (RIGHT)

55X-23502-00-00

1
Out of stock

13

BUSH, SOLID (J10)

90381-15032-00

1

$23.25

In stock

14

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

15

SPACER

55X-23448-00-00

1
Out of stock

16

COVER, THRUST 1

59V-23517-00-00

—

$13.06

In stock

17

BOLT(55X)

90109-104A8-00

—

$5.86

In stock

18

WASHER PLATE (3L6)

90201-08759-00

—

$2.52

In stock

19

NUT 3532518200

90171-10004-00

—

$5.32

In stock

20

PIN, COTTER

91490-20025-00

—

$1.31

In stock

21

COLLAR

90387-175R2-00

1

$10.02

In stock

22

WASHER, PLATE (4K8)

90201-120E8-00

—

$4.89

In stock

23

NUT, CASTLE(36R)

90171-12039-00

—

$7.00

In stock

24

PIN, COTTER(6L5)

91490-25030-00

—

$2.85

In stock

25

CAP, WHEEL

52H-2512A-00-00

—

$19.86

In stock
