1981 Yamaha XV920RH (XV920RH) Electrical 1 Diagram

← All diagrams

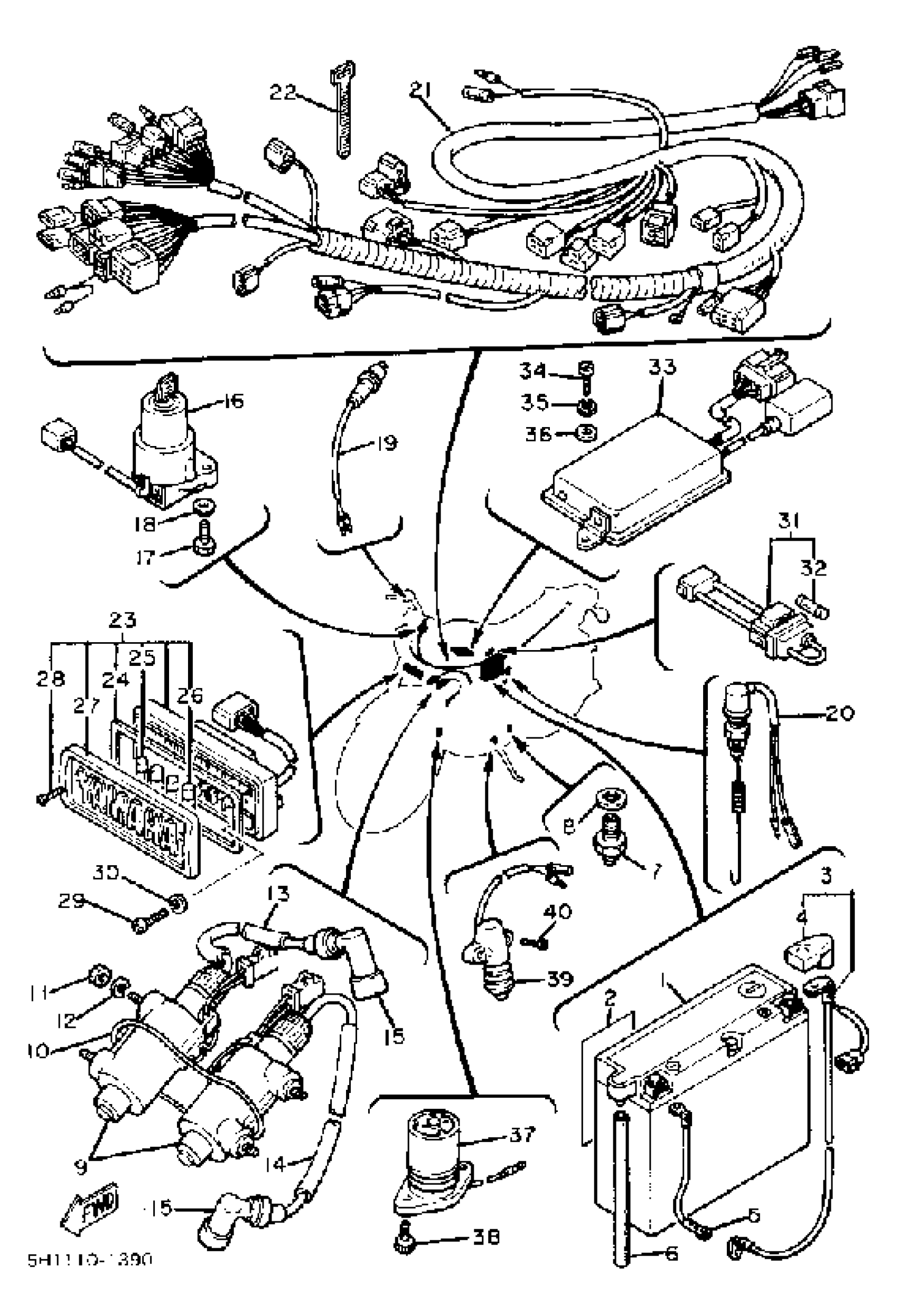

Find the part on the Electrical 1 diagram for your 1981 Yamaha XV920RH (XV920RH), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1981 Yamaha XV920RH (XV920RH) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SY50N18LAT YUASA BATTERY

SY5-0N18L-A0-00

1
Out of stock

2

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock

3

WIRE, PLUS LEAD

5H1-82115-00-00

1
Out of stock

4

. COVER, LEAD WIRE

4X7-82119-00-00

1
Out of stock

5

WIRE, EARTH LEAD

4H7-82519-00-00

1
Out of stock

6

HOSE

90445-08172-00

1
Out of stock

7

NEUTRAL SWITCH ASSY

4GY-82540-10-00

1
Out of stock

8

GASKET (5R6)

90430-10171-00

1

$3.17

In stock

9

IGNITION COIL ASSEMBLY

4X7-82310-70-00

1
Out of stock

10

O-RING (583 OIL CLEANER)

93210-64297-00

1
Out of stock

11

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

12

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

13

CORD, HIGH TENSION 1

4X7-82341-00-00

1
Out of stock

14

CORD, HIGH TENSION 1

4X7-82341-00-00

1
Out of stock

15

PLUG CAP ASSY

1J7-82370-00-00

—
Out of stock

15

PLUG CAP ASSY

1J7-82370-00-00

—
Out of stock

16

MAIN SWITCH STEERING LOCK

3JV-82501-00-00

1
Out of stock

17

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

—

$1.91

In stock

18

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

19

FRONT STOP SWITCH ASSY

26H-83980-00-00

—
Out of stock

20

STOP SWITCH ASSEMBLY

22F-82530-02-00

1
Out of stock

21

WIRE HARNESS ASSEMBLY

5H1-82590-50-00

1
Out of stock

22

BAND

341-26397-01-00

1
Out of stock

23

. FUSE BOX ASSEMBLY

4X7-82170-00-00

1
Out of stock

24

GASKET

(4X7-82175-00-00)

1
Out of stock

25

FUSE

1A0-82151-00-00

—
Out of stock

26

FUSE (12V-15A)

4X7-82151-00-00

—

$3.66

In stock

27

. COVER, FUSE BOX

4X7-82172-00-00

1
Out of stock

28

SCREW, BINDING

98907-04010-00

—
Out of stock

29

SCREW, PAN HEAD(6E0)

97885-06030-00

1

$4.62

In stock

30

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

31

. FUSE HOLDER ASSEMBLY

4X7-82150-00-00

1
Out of stock

32

FUSE

1A0-82161-00-00

—
Out of stock

33

UNAVAILABLE IN PRICE BOOK (4X7-82305-20)

4X7-82302-21-00

1
Out of stock

34

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

35

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

36

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

37

OIL LEVEL GAUGE ASSEMBLY

3JK-85720-00-00

1
Out of stock

38

BOLT, SOCKET

91314-06016-00

—

$6.17

In stock

39

SWITCH, SIDE STAND

33E-82566-00-00

—
Out of stock

40

SCREW, FLAT

98707-05016-00

—

$5.60

In stock
