2007 Yamaha Roadliner CA (XV19WC) Electrical 2 Diagram

← All diagrams

Find the part on the Electrical 2 diagram for your 2007 Yamaha Roadliner CA (XV19WC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

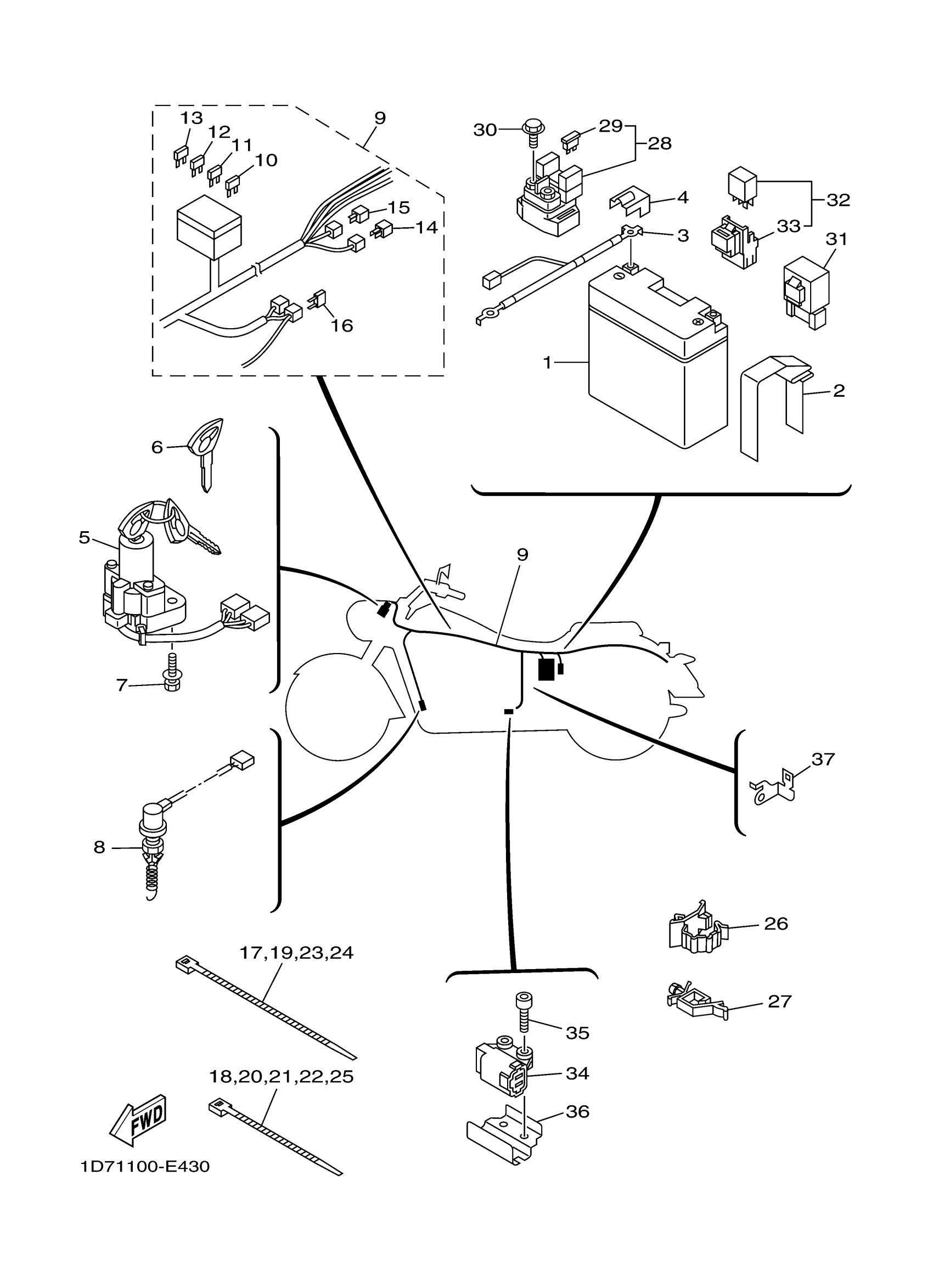

2007 Yamaha Roadliner CA (XV19WC) Electrical 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

GT14B4 GS BATTERY - FA

GT1-4B400-00-00

1
Out of stock

2

BAND, BATTERY

4AS-82131-01-00

1
Out of stock

3

WIRE, MINUS LEAD

1D7-82116-00-00

—
Out of stock

4

COVER, LEAD WIRE

1D7-82119-00-00

—
Out of stock

5

MAIN SWITCH STEERING LOCK

1D7-82501-00-00

—
Out of stock

6

BLANK KEY

5PX-82511-09-00

1
Out of stock

7

BOLT

90109-08196-00

1
Out of stock

8

STOP SWITCH ASSY

1D7-82530-01-00

1
Out of stock

9

WIRE HARNESS ASSY

1D7-82590-10-00

1
Out of stock

10

FUSE (25A-BL)

5JJ-82151-70-00

1
Out of stock

11

. FUSE (10A)

67F-82151-40-00

1
Out of stock

12

FUSE

5JJ-82151-20-00

1
Out of stock

13

. FUSE (3A)

67F-82151-30-00

1
Out of stock

14

DIODE ASSY

3XV-81980-00-00

—
Out of stock

15

DIODE ASSY

3WP-81980-00-00

1
Out of stock

16

FUSE (50A)

5JW-82151-10-00

—
Out of stock

17

BAND

3MA-82591-00-00

—
Out of stock

18

BAND

1UA-82591-00-00

—
Out of stock

19

BAND

3MA-82591-00-00

—
Out of stock

20

BAND

1UA-82591-00-00

—
Out of stock

21

BAND

1UA-82591-00-00

—
Out of stock

22

BAND

1UA-82591-00-00

—
Out of stock

23

BAND

3MA-82591-00-00

—
Out of stock

24

BAND

3MA-82591-00-00

—
Out of stock

25

BAND

1UA-82591-00-00

—
Out of stock

26

CLAMP

90464-20002-00

—
Out of stock

27

CLAMP (1J7)

90464-16021-00

—
Out of stock

28

STARTER RELAY ASSY (RC19-032)

5JW-81940-02-00

—
Out of stock

29

FUSE (12V 15A)

36Y-82151-00-00

—
Out of stock

30

BOLT, SMALL FLANGE

95027-06008-00

—
Out of stock

31

RELAY ASSY

5VK-81950-33-00

—
Out of stock

32

RELAY ASSY (5EA-02)

5EA-81950-20-00

—
Out of stock

33

HOLDER,RELAY

5EA-81952-00-00

—
Out of stock

34

SENSOR, LEAN ANGLE

5PS-82576-02-00

—
Out of stock

35

BOLT

91312-04025-00

—
Out of stock

36

PLATE

1D7-82388-00-00

—
Out of stock

37

STAY, CORD CLAMP

1D7-82581-00-00

—
Out of stock
