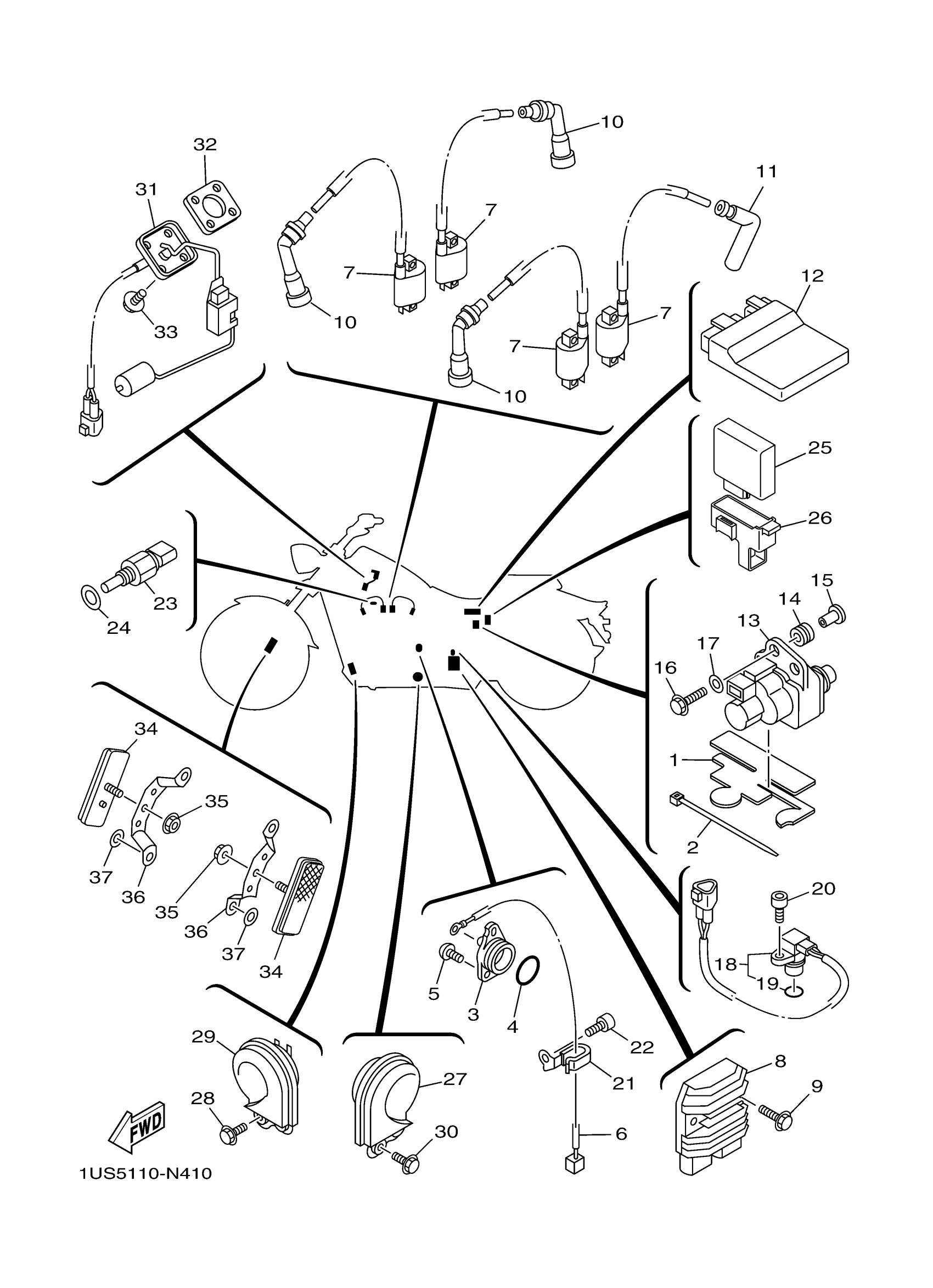

Find the part on the Electrical 1 diagram for your 2016 Yamaha Raider (XV19CGR), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2016 Yamaha Raider (XV19CGR) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

DAMPER, LOCATING 3

5C7-2177M-00-00

—
Out of stock

2

CLAMP

90464-16061-00

1

$6.78

In stock

3

NEUTRAL SWITCH ASSY

1AE-82540-00-00

1
Out of stock

4

O-RING (371)

93210-29196-00

1

$6.45

In stock

5

SCREW

90149-06068-00

1

$3.26

In stock

6

WIRE, SUB LEAD

5C7-82509-00-00

1
Out of stock

7

IGNITION COIL ASSY

1D7-H2310-05-00

—
Out of stock

8

RECTIFIER & REGULATOR ASSY

1D7-81960-01-00

1

$277.19

In stock

9

BOLT, FLANGE

95022-06025-00

1

$1.46

In stock

10

PLUG CAP ASSY

1D7-82370-00-00

—
Out of stock

11

PLUG CAP ASSY

5VK-82370-00-00

1

$56.94

In stock

12

ENGINE CONTROL UNIT ASSY

30B-8591A-00-00

1
Out of stock

13

SERVO MOTOR ASSY

2D1-85820-01-00

—
Out of stock

14

GROMMET

90480-14005-00

—

$3.25

In stock

15

COLLAR

90387-06158-00

1

$6.17

In stock

16

BOLT, FLANGE

95022-06025-00

1

$1.46

In stock

17

WASHER, PLATE

90201-06M31-00

1

$2.92

In stock

18

SENSOR, SPEED

1D7-83755-01-00

—
Out of stock

19

O-RING

4D9-81168-00-00

—

$3.71

In stock

20

BOLT (33M)

91312-06014-00

—

$4.74

In stock

21

CLAMP(4MX)

90465-06376-00

—

$7.08

In stock

22

BOLT,SOCKET

91317-06010-00

—

$6.91

In stock

23

THERMO UNIT

5PX-83591-00-00

—

$176.89

In stock

24

WASHER, PLATE 3412175700

90201-12172-00

—

$2.91

In stock

25

FLASHER CONT. UNIT ASSY

1US-83400-00-00

—
Out of stock

26

BAND

1US-85546-00-00

—
Out of stock

27

HORN

1D7-83371-00-00

—
Out of stock

28

BOLT, WITH WASHER

90119-06001-00

—
Out of stock

29

HORN

1D7-83371-10-00

—
Out of stock

30

BOLT, WITH WASHER

90119-06001-00

—
Out of stock

31

SENDER UNIT ASSY, FUEL METER

5C7-85752-11-00

—
Out of stock

32

GASKET, SENDER UNIT

5G3-85753-00-00

—

$15.04

In stock

33

BOLT, WITH WASHER

90119-05071-00

—

$6.52

In stock

34

FRONT REFLECTOR ASSY

11H-85110-01-00

—

$20.92

In stock

35

NUT, S/L FLANGE

95607-05200-00

—

$6.86

In stock

36

BRACKET, REFLECTOR 1

1D7-85112-00-00

—
Out of stock

37

WASHER, PLATE

90201-112U6-00

—
Out of stock
